带勺异形玻璃饮品杯三维结构设计

　　日常接触餐饮器具的结构设计时，这类带配套搅拌勺的异形玻璃杯，往往需要兼顾使用手感、视觉呈现与生产可行性，很多刚接触日用器具建模的工程师容易只关注外观曲面，忽略实际使用中的边界约束。先从实际应用场景说起，这类杯子主要面向现制饮品门店、家庭休闲饮品场景，用来盛放冰咖啡、调饮、分层茶饮等需要搅拌的饮品，杯身的收腰造型不是单纯为了美观，中段收窄的直径刚好适配成年人手掌握持的围度，满杯状态下不会因为杯壁凝露打滑脱手，同时下宽上窄的底座结构，放置在吧台、桌面时的抗倾覆能力比直筒杯提升不少，日常使用中不小心碰到杯沿时，不容易直接倾倒洒漏。

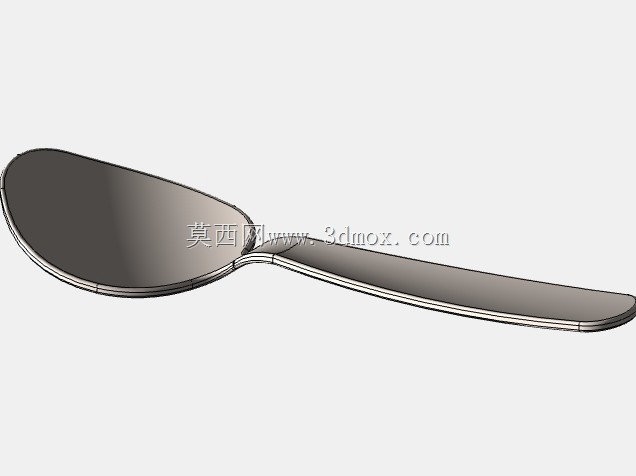

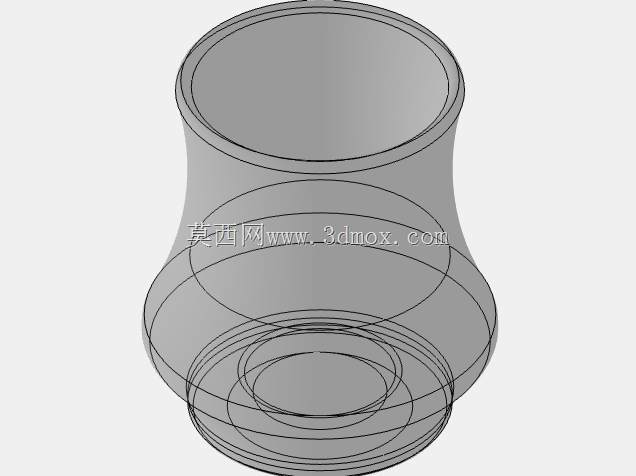

　　设计思路上，首先要确定玻璃壁厚的均匀性，这类吹制玻璃件的壁厚偏差不能超过1mm，不然退火过程中容易出现应力集中导致开裂，建模时先做杯身的外轮廓曲面，再通过等距偏移生成内壁曲面，杯口做卷边处理，卷边的圆弧半径控制在2mm，既可以消除玻璃切口的锐边，饮用时贴合唇部的触感更舒适，也能提升杯口的结构强度，日常清洗磕碰时不容易崩口。配套的金属搅拌勺，勺头的弧度刚好贴合杯底的内凹曲面，搅拌时可以刮到杯底的沉底配料，不会出现搅拌死角，勺柄的长度伸出杯口30mm左右，既不会因为太短滑入杯内，也不会因为太长在放置时重心偏移带歪杯子。

　　外形尺寸与安装边界方面，这类杯子的总高度控制在110mm，杯身最大直径在下部位置约80mm，中段收腰位置直径约60mm，杯口直径约70mm，配套搅拌勺总长度130mm，勺头宽度20mm，建模时要预留玻璃生产的拔模斜度，虽然吹制工艺对拔模要求不高，但内壁微小的斜度可以方便后续清洗时的水渍流出，不会在杯底残留积水。杯底做1.5mm厚度的平底，放置时的接触面积足够，不会因为桌面微小的不平整出现晃动，同时杯底边缘做小圆角过渡，避免硬接触刮花木质、玻璃材质的桌面。

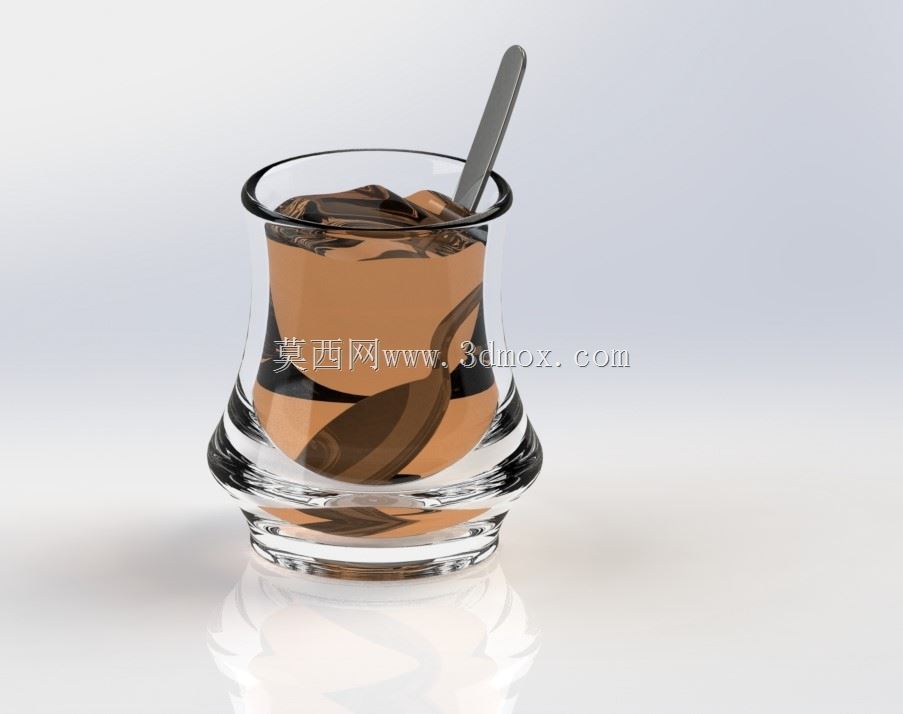

　　功能特性上，透明玻璃材质的设计可以清晰展示饮品的分层效果，满足现制饮品的出片需求，杯身的曲面弧度经过光影校验，在常规室内光线下不会出现大面积的反光畸变，渲染呈现时能更好地体现液体的通透感与玻璃的折射效果。搅拌勺的手柄做哑光处理，和光滑的杯身形成质感对比，勺柄的末端做微弯处理，挂在杯沿时不会滑动，不需要额外的卡扣结构就能稳定放置。建模过程中要注意玻璃和液体的接触面处理，液体的上表面距离杯口预留10mm的空间，避免搅拌时液体溢出，液体部分的模型要和杯壁完全贴合，不能出现穿模或者间隙，渲染时才能正确计算玻璃、液体、空气三种介质的折射效果，还原真实的视觉表现。

　　很多工程师做这类日用器具模型时，容易忽略实际生产的工艺约束，比如杯身的曲面不能出现曲率突变，不然吹制时会出现壁厚不均的问题，卷边的位置不能有锐角，不然生产时容易出现毛边。另外配套的搅拌勺和杯子的配合间隙要控制在3mm以上，日常取用的时候不会因为热胀冷缩出现勺身卡在杯内的情况，清洗的时候也能方便地将勺子取出，不会留下清洁死角。从结构验证的角度，建模完成后可以做简单的重心模拟，满杯状态下重心在杯身总高度的三分之一以下，保证放置的稳定性，握持位置的曲面做人体工学校验，手掌贴合时的受力均匀，长时间握持不会出现硌手的情况。
