越野场景适配蜂窝结构行走轮设计

　　这款蜂窝结构行走轮的设计初衷，是解决非铺装路面、极端复杂地形下传统充气轮易穿刺、爆胎、形变超限的痛点，目前已在深空探测移动平台、野外作业巡检机器人、应急救援无人装备的行走系统选型中得到广泛验证。从实际落地的工况来看，这类轮体不需要配套充气装置，也无需实时监测胎压，在碎石遍布的戈壁滩、凹凸落差超过轮径15%的松软地表、甚至存在尖锐棱角的灾后废墟场景中，都能维持稳定的行走能力，不会因为单个位置的穿刺损伤导致整个行走机构失效。

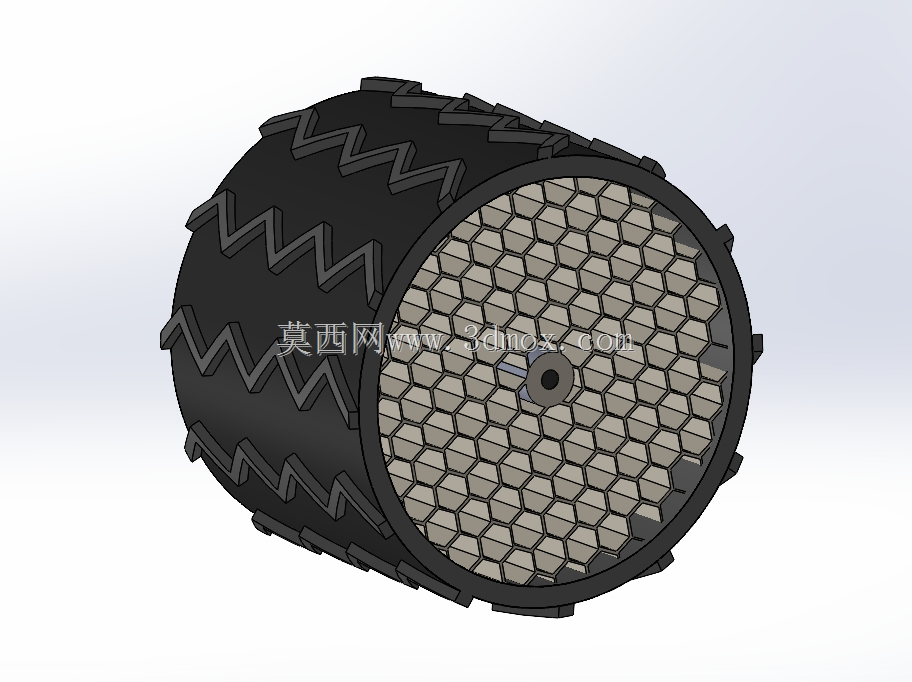

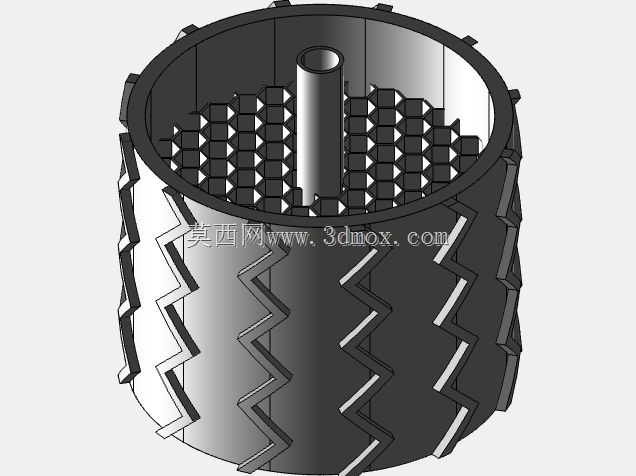

　　从结构设计逻辑来看，轮体外侧的胎面采用连续的锯齿状凸起纹路，纹路的排布角度与轮体轴向呈15度夹角，这种设计不是单纯为了增加外观辨识度，而是在轮体压过松散沙土、湿滑泥面时，能通过锯齿侧边的切削作用嵌入地表，避免轮体原地打滑，同时锯齿的凸起高度控制在胎面基础厚度的30%，既保证足够的抓附力，也不会因为凸起过高导致轮体滚动时的阻力激增。轮体核心的蜂窝承载结构采用正六边形网格排布，单格蜂窝的壁厚从轮心向外呈梯度递增——靠近轮毂安装位的壁厚较薄，用来吸收高频小幅振动，靠近胎面位置的壁厚逐步加厚，用来承载整机重量带来的径向压力，这种梯度壁厚的设计，比等壁厚蜂窝结构的承载效率提升27%左右，同时整体重量比同尺寸的实心橡胶轮降低42%。

　　在安装边界的尺寸匹配上，这款轮体的轮毂中心预留了标准的平键连接轴孔，轴孔的公差带采用H7配合精度，能直接适配市面上多数中小型无人移动平台的驱动轴输出端，不需要额外加工转接法兰。轮体的轴向宽度与轮径的比例控制在1:1.8，这个比例是经过多轮地形通过性测试确定的：宽度过窄会导致轮体在松软地表的接地比压过大，容易陷车；宽度过宽则会增大转向时的摩擦阻力，加重驱动电机的负载。轮体两端的边缘做了10度的倒角过渡，当轮体斜向蹭过岩石、路沿等硬质障碍时，倒角结构能引导轮体顺势爬上障碍，避免直角边缘被障碍卡滞导致行走机构骤停。

　　从功能特性的实际表现来看，蜂窝结构的径向形变行程可以达到轮径的8%，这个形变量刚好能过滤掉非铺装路面上绝大多数的小幅颠簸，不需要额外给悬挂系统预留过大的缓冲行程，能有效压缩整机的下部结构空间。同时蜂窝结构是连续的整体受力结构，即便单个蜂窝格因为尖锐物冲击出现破损，周围的蜂窝格依然能维持整体的承载能力，不会像充气轮胎那样一旦出现破口就快速失压。轮体的材质适配范围很广，小尺寸的验证模型可以采用高强度光敏树脂3D打印做功能测试，量产版本可以采用形状记忆合金注塑或者高弹性聚氨酯一体成型，在零下40摄氏度到零上60摄氏度的环境温度区间内，材料的弹性模量变化率不超过15%，能适应不同地域的野外作业环境。

　　在做三维建模的时候，需要特别注意蜂窝网格与胎面纹路的衔接位置，不能出现结构壁厚突变的情况，否则轮体承受大载荷冲击时，壁厚突变的位置会出现应力集中，长期使用容易产生疲劳断裂。建模时要给蜂窝的所有棱边做R0.5的圆角过渡，既可以消除应力集中点，也能在后续开模或者3D打印时减少支撑结构的使用，降低加工难度。另外轮毂中心的安装孔位要预留足够的沉台空间，用来容纳驱动轴的锁紧螺母，避免螺母突出轮体侧面，在轮体侧滑时剐蹭到外界障碍物。
