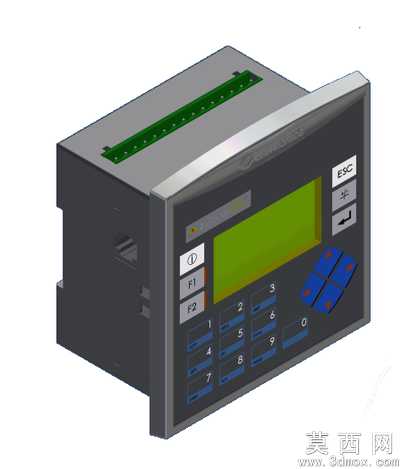

UnitronicsV130工业控制器外观结构设计

本次三维建模围绕UnitronicsV130工业控制器展开，首先基于实物测绘的尺寸参数搭建基础壳体框架，采用拉伸、切除等基础建模命令完成主体外壳的轮廓构建，外壳边角做了适配工业安装场景的小弧度倒角处理，既避免锐边划伤操作人员，也符合工控产品的外观设计规范。正面区域首先划分出显示屏安装位，建模时预留了屏幕的嵌入卡槽与周边的密封胶条槽位，还原实物的屏幕装配结构；屏幕下方的按键区域按照实物的矩阵布局逐一建模，功能按键与数字按键分别做了不同的凸起高度区分，按键表面做了细微的防滑纹理处理，材质上赋予哑光耐磨的工程塑料质感，还原工业按键的防滑耐磨损特性。顶部的接线端子区域按照实物的绿色端子排结构建模，逐一还原每一个接线位的卡槽与固定卡扣结构，端子排周边做了加强筋结构设计，保障接线时的结构强度。侧面的散热槽位采用阵列切除命令完成，槽位的间距与深度完全匹配实物的散热设计需求，材质赋予上，外壳主体采用深灰色哑光工程塑料材质，前面板边框做了银灰色金属质感的喷涂效果处理，屏幕区域赋予半透明的液晶显示材质，模拟通电后的淡绿色显示底色，ESC等功能按键赋予浅灰色塑料材质，数字按键采用深蓝色塑料材质，通过材质色彩的区分还原实物的视觉层次。建模过程中严格遵循工业控制器的实际装配逻辑，所有卡扣、安装孔位的位置都与实物保持一致，既可以用于产品外观展示，也可用于安装适配的干涉检查，整体模型结构完整，细节还原度高，能够直观呈现该款控制器的外观特征与结构布局。
