西门子LOGO系列可编程控制器三维模型

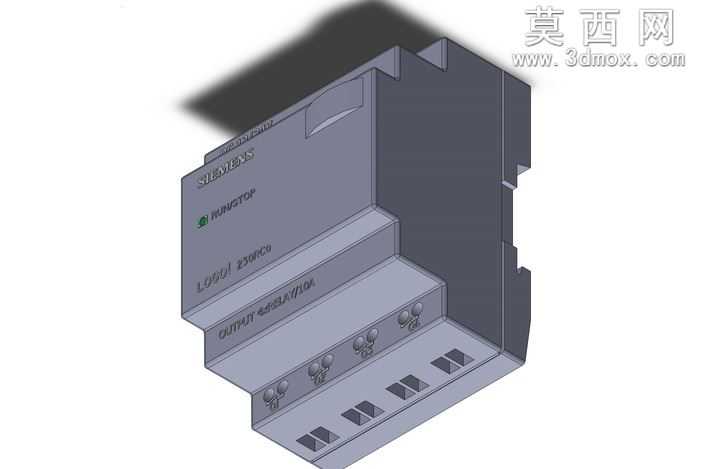

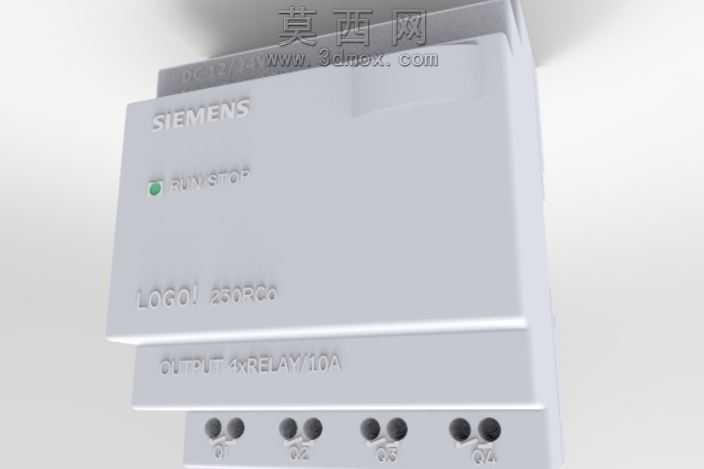

本模型为西门子LOGO! 250RCo可编程逻辑控制器的高精度三维建模成果，建模过程严格参照实物尺寸比例，采用SolidWorks进行全参数化特征构建，完整还原了设备的外观结构与细节特征。建模初期先通过实物测绘获取外壳长宽高、接线端子间距、标识区域位置等核心尺寸，以拉伸凸台命令构建主体外壳基础轮廓，对外壳边缘的圆角过渡采用恒定半径圆角特征处理，还原实物的注塑外壳圆润质感。正面的SIEMENS品牌标识、RUN/STOP状态指示灯、LOGO!型号字样、OUTPUT 4xRELAY/10A参数标识均采用包覆特征制作，精准还原印刷标识的凹陷质感，状态指示灯的绿色透光区域单独拆分特征，便于后续渲染时赋予半透明透光材质。底部的四组共八个接线端子采用旋转凸台加阵列特征完成，端子旁的数字标识通过草图文字拉伸实现，与实物端子排布完全一致。外壳的分模线、侧边的细微卡扣结构均通过扫描、切除特征精细还原，未做简化处理。材质渲染阶段，主体外壳赋予浅灰色哑光ABS塑料材质，调整粗糙度参数模拟工业塑料的磨砂质感，接线端子赋予镀镍金属材质，添加轻微反射效果还原金属光泽，指示灯区域赋予半透明绿色PC材质，设置合适的透光率模拟通电后的视觉效果。整体模型结构严谨，所有特征均可编辑，可用于工业控制柜布局仿真、电气系统三维布线演示、工控产品展示动画制作等场景，模型装配体结构清晰，各部件配合关系符合实物装配逻辑，未出现干涉问题，能够直观展现该款小型PLC的外观形态与接口布局，为工业自动化系统的三维可视化设计提供精准的元件模型支撑。
