时产25吨饲料加工用圆形旋转筛结构

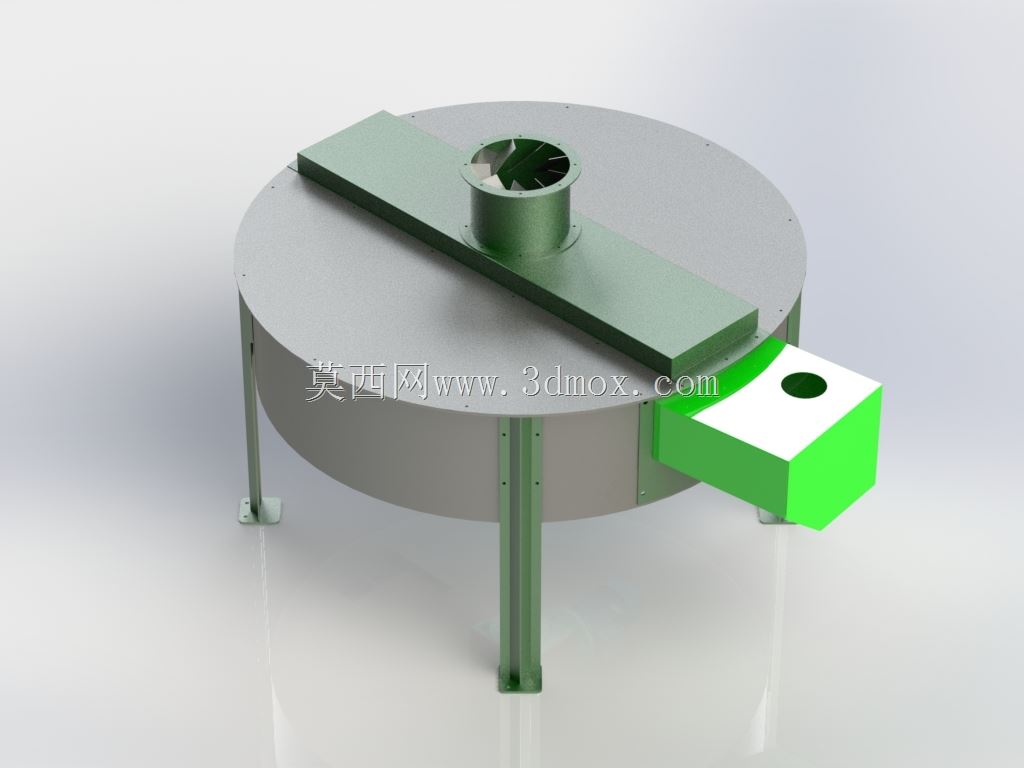

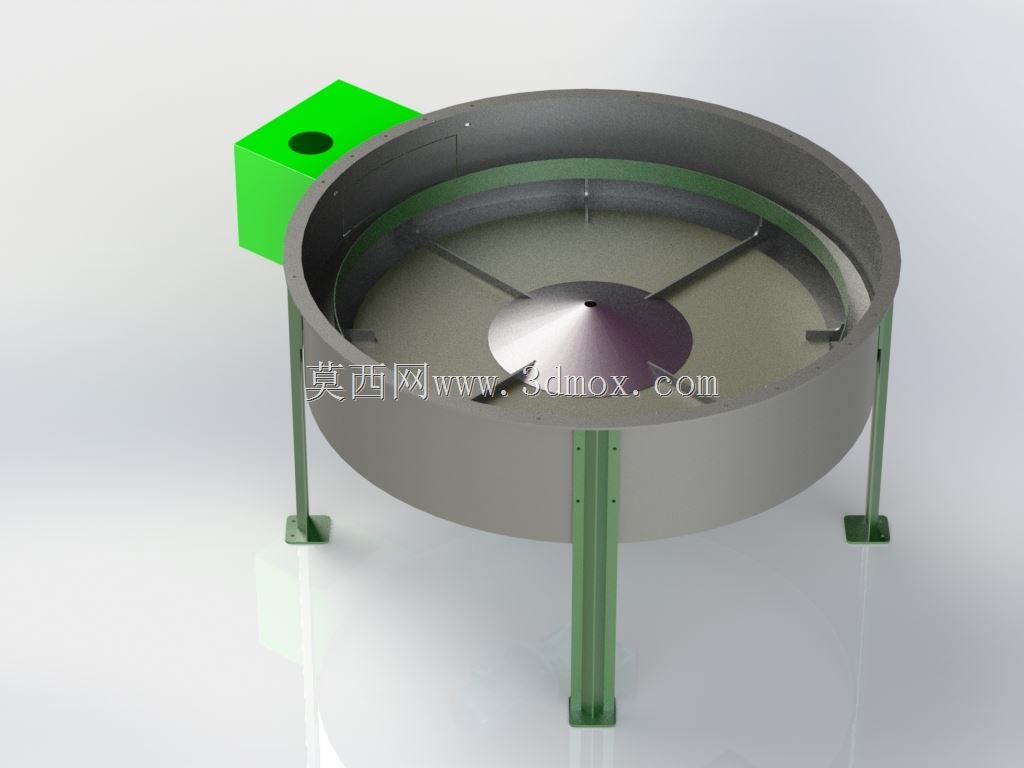

　　在畜禽饲料加工的制粒工段前后，筛分设备是决定成品料均匀度的核心环节，这款时处理量25吨的圆形旋转筛，正是针对规模化饲料厂连续生产需求设计的分级设备，区别于常见的直线振动筛，它采用卧式圆形筒体结构，整机依靠中心回转机构带动筛面做低速圆周运动，筛分过程中物料不会出现剧烈弹跳，能有效减少饲料颗粒的破碎率，尤其适配颗粒饲料、碎粒料的粒度分级作业。从结构布局来看，设备主体采用圆柱形筛箱设计，顶部居中设置进料口，进料口内部内置导料锥结构，物料进入后能均匀分散到整个筛面宽度，避免局部堆料导致的筛分效率下降；筛箱侧面设置倾斜布置的长条形出料通道，不同粒度的物料在筛面回转推送下，分别从对应筛网的出料口排出，其中合格成品料从前端绿色标识的出料口输出，大颗粒杂质与筛上物从尾端通道排出，细粉则从筛箱底部的集粉口收集。

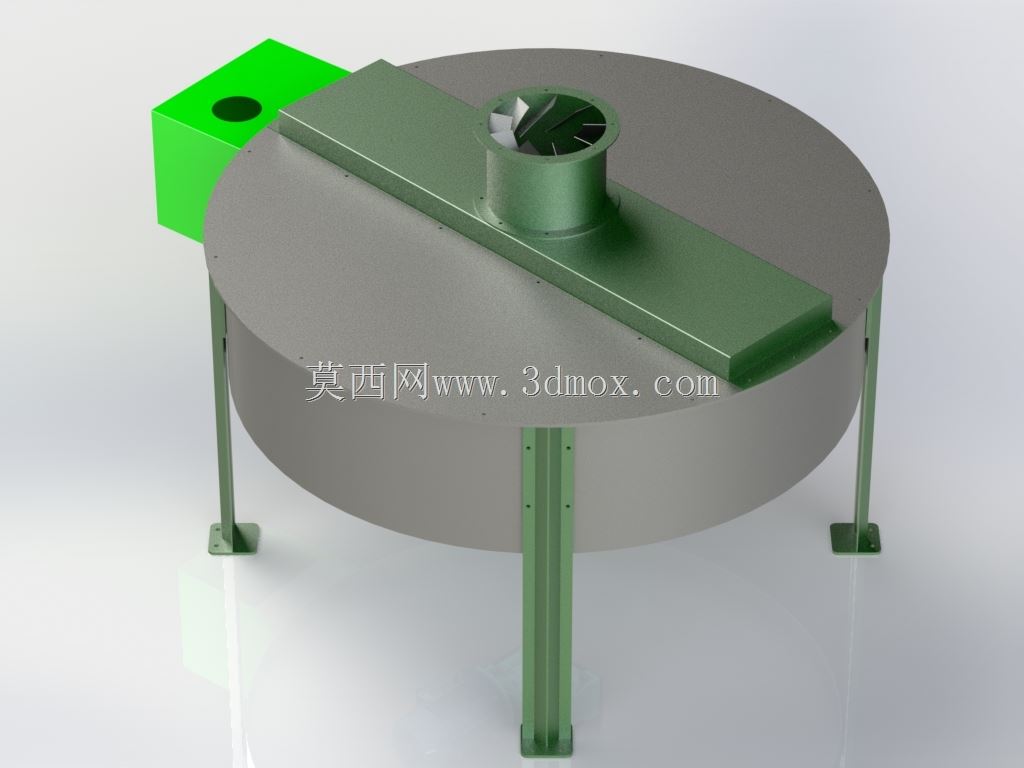

　　支撑结构采用三根等距分布的立式支腿，支腿底部设置方形安装脚板，脚板上预留螺栓固定孔，安装时需要保证三个支腿的安装面平面度误差不超过2mm，避免设备运行时出现偏载晃动；支腿与筛箱主体之间采用螺栓连接，方便后期拆装更换筛网时调整设备水平度。设计过程中重点考虑了饲料生产场景的清洁需求，筛箱筒体采用分段式法兰连接结构，松开法兰螺栓即可快速拆开筒体更换不同目数的筛网，适配不同粒径饲料的筛分需求，筛网采用张紧结构固定，更换时无需专用工具，单人即可在15分钟内完成筛网更换，适配饲料厂多品种切换生产的作业节奏。

　　设备的传动机构布置在筛箱顶部的长条形机罩内部，采用减速电机直接驱动回转主轴，传动路线短，运行噪音控制在75分贝以内，符合饲料生产车间的噪音管控要求；主轴与筛箱的连接部位设置防尘密封结构，避免饲料粉尘进入轴承部位导致的磨损，延长设备维护周期。从安装边界来看，设备整体为立式圆形布局，占地面积仅为同处理量直线振动筛的60%左右，安装时需要在顶部预留不小于500mm的检修空间，方便后期维护传动部件，侧面出料口位置需要预留对应输送设备的对接空间，出料口法兰尺寸可根据上下游输送设备的接口做适配调整。

　　实际生产应用中，这款旋转筛除了用于畜禽饲料的颗粒分级，还可用于饲料原料的初清作业，去除原料中的大颗粒杂质与结块，筛分过程中物料在筛面上的停留时间可通过调整主轴转速进行调节，转速控制在18-25r/min区间时，筛分效率可达到95%以上，且不会出现筛网堵塞的情况，针对含粉量较高的物料，可在筛箱内部加装清网球装置，进一步降低堵网概率。设备的所有与物料接触部位均采用光滑圆弧过渡设计，不存在物料积存的死角，日常清洁时只需打开筛箱侧门即可用压缩空气吹扫干净，符合饲料加工设备的卫生要求，避免不同批次物料交叉污染。结构设计时充分考虑了动平衡校准，回转部件在出厂前均做动平衡测试，运行时整机振幅不超过0.1mm，无需做特殊的混凝土基础，普通硬化地面即可通过膨胀螺栓固定安装，大幅降低了车间的安装改造成本。
