单相电机驱动滚筒式筛沙设备结构

　　在小型基建、民用建筑施工、零散砂石料场以及农村自建房作业场景中，砂石筛分是物料预处理环节的核心工序，传统人工筛沙依靠人力推动平筛作业，劳动强度大、筛分效率低，且筛分精度完全依赖操作人员的经验，很难稳定控制成品砂石的粒径范围，这款滚筒式筛沙设备正是针对这类小规模作业场景开发的专用筛分装置，采用单相民用电机作为动力源，无需接入工业三相电源，在城郊、乡村等仅配备民用供电网络的作业区域也能直接投入使用，大幅降低了设备的使用门槛。

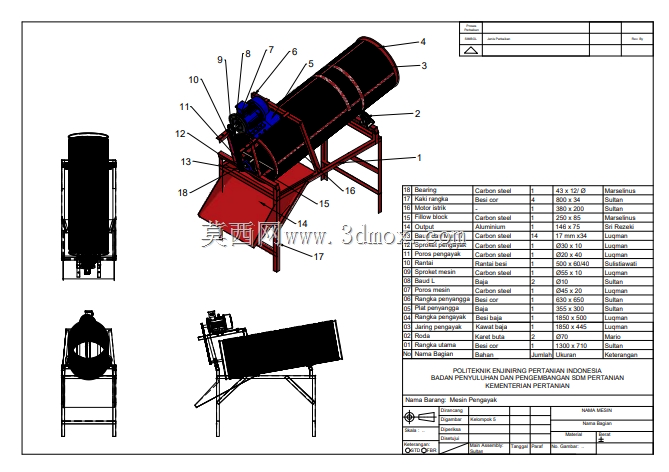

　　从整体结构布局来看，设备采用倾斜布置的卧式滚筒作为核心筛分执行部件，滚筒整体通过两端的支撑轴系架设在型钢焊接成型的机架上，进料端位置高于出料端，待筛分的砂石物料从高端进料口送入滚筒内部后，随着滚筒的持续转动，粒径小于筛网孔径的细砂会透过筛网落入下方的集料区域，粒径超标的石块、杂物则会沿着滚筒倾斜方向从低端的排渣口排出，整个筛分过程连续不间断，相比间歇式作业的平筛设备，作业效率有明显提升。设备的动力传递路径经过简化设计，单相电机安装在滚筒进料端侧的机架安装位上，通过带轮与减速机构将动力传递至滚筒的驱动端，带传动结构本身具备过载缓冲能力，当进料量突然增大或者滚筒内卡入硬质杂物时，传动带可以通过打滑卸除部分冲击载荷，避免电机堵转或者结构件过载变形，日常维护时仅需定期检查传动带的张紧度、更换磨损的传动带即可，维护难度远低于采用齿轮直接传动的同类型设备。

　　机架部分采用标准型钢焊接成型，整体为框架式结构，四条支撑腿底部预留了地脚安装孔位，作业时可以通过膨胀螺栓将设备固定在硬化的作业地面上，避免设备运行过程中因振动出现移位，若作业场地需要频繁转场，也可以在支撑腿底部加装行走轮，配合小型牵引设备即可完成短距离转场移动。滚筒的筛网采用分段式固定结构，筛网通过压条与螺栓固定在滚筒的框架上，当筛网出现局部磨损或者需要更换不同孔径的筛网以适配不同筛分要求时，仅需拆卸对应位置的压条即可完成筛网更换，无需整体拆解滚筒结构，大幅缩短了易损件更换的停机时间。进料端设置有倾斜导料板，导料板延伸至滚筒内部进料段，人工上料或者通过小型装载机上料时，物料可以顺着导料板顺利进入滚筒内部，避免物料从进料端缝隙洒落造成物料浪费。

　　从安装边界尺寸来看，设备整体长度控制在三米以内，宽度不超过一点五米，整体高度在一点八米左右，整体占地面积较小，不需要专门搭建大型设备基础，仅需一块平整的硬化地面即可完成安装部署，非常适合作业场地狭小的零散施工场景。设备的集料区域设置在滚筒正下方，筛分完成的细砂可以直接落在地面堆存，也可以在下方配套安装小型皮带输送机，将筛分完成的细砂直接输送至后续的搅拌或者物料存储环节，进一步减少人工转料的工作量。滚筒的转速经过匹配设计，转速控制在合理区间内，既保证物料在滚筒内能够充分翻动、让不同粒径的物料都有机会接触筛网完成筛分，又不会因转速过高导致物料在离心力作用下贴附在滚筒内壁无法下落，影响筛分效率与筛分精度。

　　在结构细节设计上，滚筒两端的支撑位置加装了耐磨衬套，减少滚筒转动过程中与支撑轴之间的磨损，延长支撑部件的使用寿命；电机安装位设置有张紧调节结构，调整电机的安装位置即可改变传动带的张紧度，不需要额外加装张紧轮，简化了整体结构。设备的整体重心经过校核，空载与满载作业状态下的重心都落在机架支撑轮廓的中心区域，运行过程中整机稳定性较好，不会出现侧翻风险。针对砂石作业过程中粉尘较大的问题，滚筒外部可以根据作业需求加装可拆卸的防尘罩，减少筛分过程中粉尘扩散，改善作业区域的工作环境，防尘罩采用分段式设计，需要检查筛网或者清理滚筒内部杂物时，仅需拆卸对应段的防尘罩即可，操作十分便捷。

　　这款设备的设计完全围绕小规模砂石筛分作业的实际需求展开，没有冗余的功能结构，整体结构简单可靠，对操作人员的技能要求较低，普通作业人员经过简单讲解即可掌握设备的操作与日常维护要点，设备的制造成本与使用成本都处于较低水平，非常适合小型施工队、个体砂石经营户这类用户群体使用，能够有效替代人工完成砂石筛分作业，降低作业人员的劳动强度，提升砂石筛分作业的效率与成品砂石的粒径一致性。
