多轴移动剪叉式举升机构三维设计

　　在自动化产线物料转运、精密工位工件位移、仓储系统分层存取这类需要兼顾水平移动与垂直举升的场景里，常规固定剪叉台往往受限于安装位固定、行程单一的问题，很难适配多工位柔性作业的需求，这款多轴移动剪叉式举升机构正是针对这类痛点做的结构设计。从实际使用逻辑来看，这套机构不需要额外搭配外置移栽平台，自身就集成了水平轴移动与垂直剪叉举升两套运动体系，水平方向依托两根平行布置的光轴导轨做导向，配合传动组件实现举升单元沿导轨方向的长距离往复移动，能够覆盖同一直线排布的多个作业工位，完成工件在不同工序间的转运与高度对接，比如在电子元件组装线里，可以把待加工工件从备料位举升后平移到焊接工位、检测工位，再下降完成工位交接，省去了多台独立举升设备的排布成本，也减少了工件多次转运带来的定位误差。

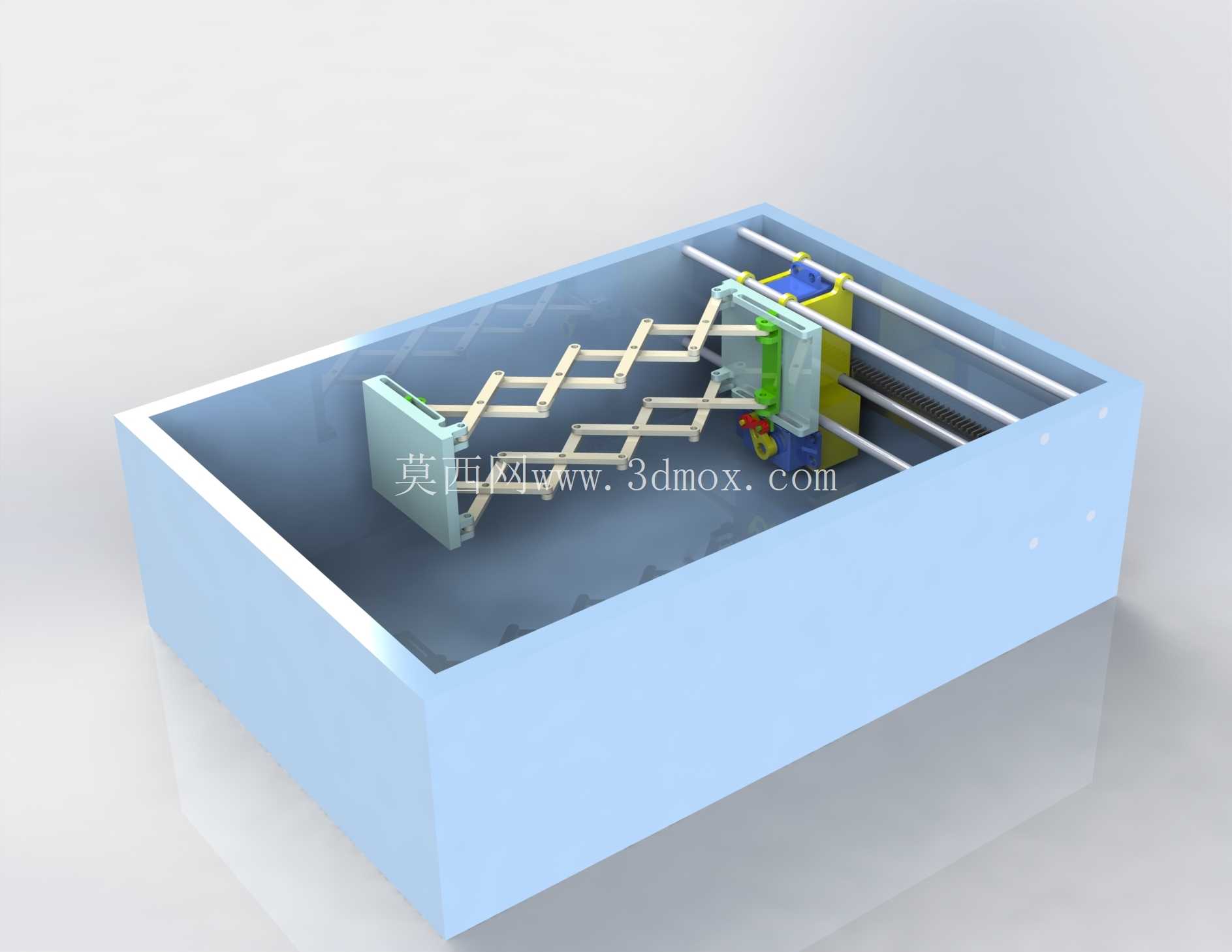

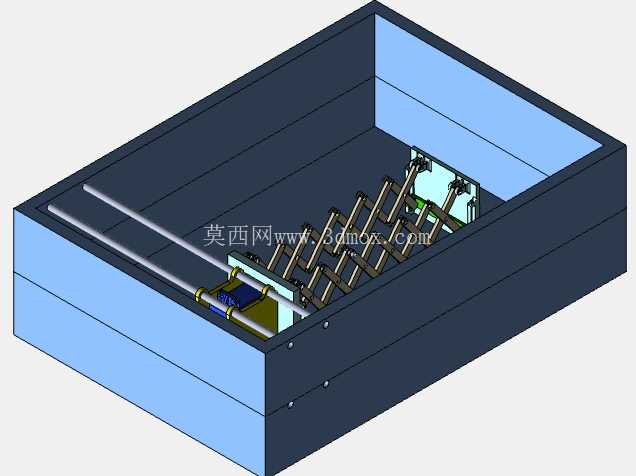

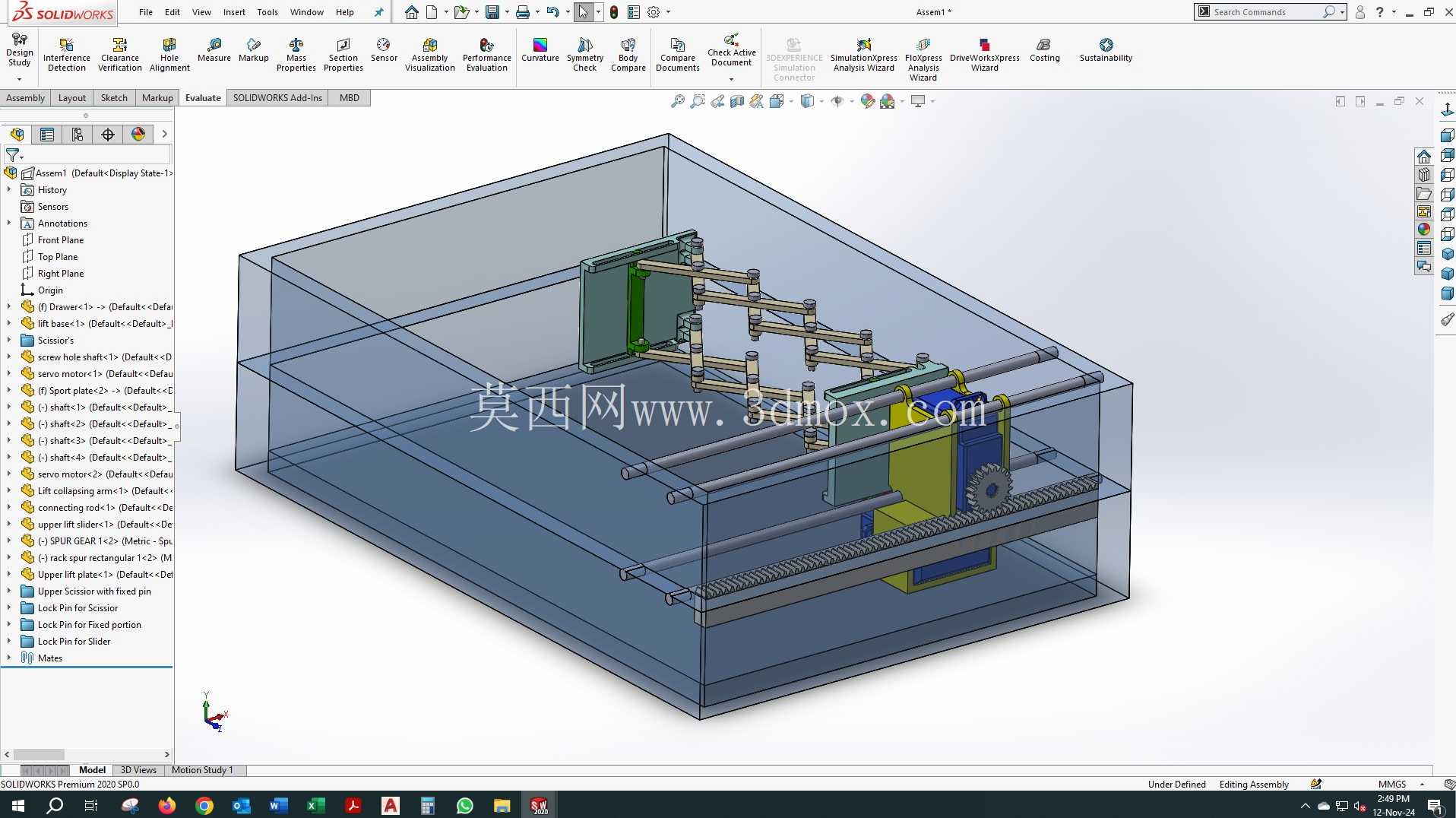

　　结构设计上，垂直举升部分采用多组交叉剪叉臂串联的伸缩结构，相比单组剪叉结构，多组串联的形式在同等收缩高度下能获得更大的垂直举升行程，收缩后整体结构可以完全沉入预设的地坑安装槽内，上平面与地面齐平，不会占用地面通行空间，这点对于车间通道狭窄、需要预留物流车辆通行空间的场景非常友好。剪叉臂之间通过铰接销轴连接，铰接位预留了润滑脂注油通道，长期运行时可以定期加注润滑脂降低铰接副的磨损，延长结构使用寿命。驱动部分采用两台伺服电机分别负责水平移动与垂直举升的动力输出，伺服电机的控制精度高，可以实现举升高度、移动位置的毫米级定位，能够对接高精度自动化设备的上下料需求，相比气缸、液压缸驱动的形式，伺服驱动不需要配套气源、液压站等附属设备，没有液压油泄漏污染车间环境的风险，运行噪音也更低，适合洁净车间、精密装配车间的使用环境。

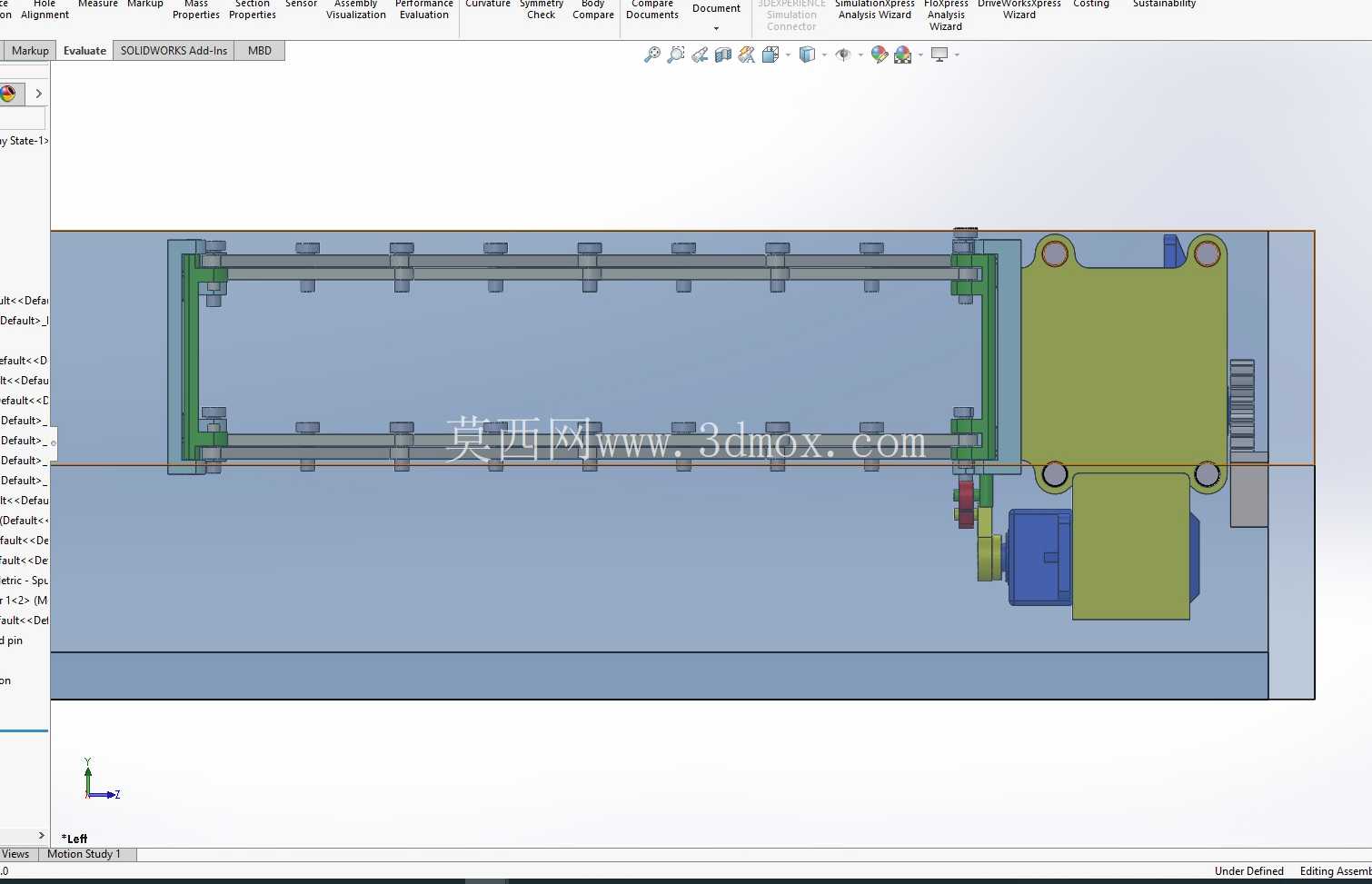

　　安装边界方面，这套机构的水平导轨需要固定在混凝土地坑的预埋安装基面上，安装基面的平面度公差需要控制在每米0.2毫米以内，避免导轨安装变形导致移动卡滞；地坑的深度需要匹配剪叉臂完全收缩后的整体高度，预留出10到15毫米的安装调整间隙，地坑侧壁需要预留电缆走线槽，方便伺服电机的动力线、编码器线走线，避免线缆在机构移动过程中被拉扯磨损。外形尺寸上，水平导轨的长度可以根据实际工位覆盖距离做适配调整，标准配置下的移动行程可以覆盖2到4米的工位间距，举升行程可以根据作业高度需求调整剪叉臂的节数，单节剪叉臂的举升高度为300毫米，多节串联后最高可以实现1.2米的举升高度，额定承载可以根据剪叉臂的板材厚度、铰接轴直径做适配，常规配置下可以承载150公斤以内的工件，满足大部分轻型工件的转运举升需求。

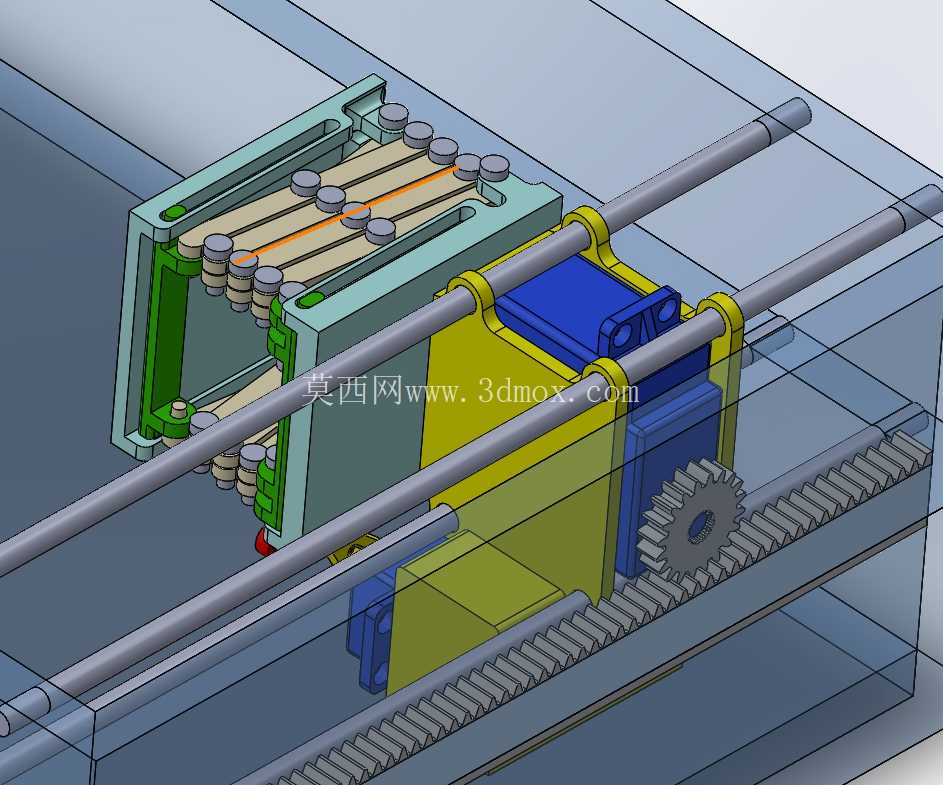

　　从结构细节来看，水平移动的传动组件采用丝杠传动形式，丝杠两端通过角接触球轴承固定在导轨安装座上，消除了轴向传动间隙，移动过程中不会出现爬行、窜动的问题；剪叉臂的末端与移动滑台、顶部承载平台之间都采用滚轮+滑槽的连接形式，剪叉伸缩时滚轮沿滑槽滚动，相比滑动摩擦的结构，滚动摩擦的阻力更小，驱动电机的负载更低，运行也更顺畅。顶部承载平台表面预留了T型槽，可以根据实际装夹需求安装工装夹具、定位挡块，适配不同外形尺寸的工件固定，平台边缘设置了可拆卸的防护挡边，防止工件在移动举升过程中滑落。整套机构的结构件大部分采用铝合金板材加工，整体重量较轻，安装搬运时不需要大型吊装设备，两名安装人员就可以完成组装调试，铝合金表面做了阳极氧化处理，具备一定的防锈耐腐蚀能力，在潮湿的车间环境里也不会轻易出现锈蚀问题。
