跨甲板垂直输送升降梯结构设计

　　这款跨甲板升降输送结构，核心应用场景集中在多层作业平台间的物料、工装小件转运场景，常见于船舶分层甲板、工业厂房多层操作平台、仓储立体库区的层间短距离垂直输送环节，区别于大载重货梯与高速乘客电梯，该结构更侧重小载荷下的平稳转运、安装空间适配性，针对有限开孔的层间位置做了针对性的结构优化。从实际用途来看，该结构可完成上下两个平行作业面之间的物件输送，无需作业人员攀爬携带物料，降低多层作业场景下的人工转运强度，也避免人工攀爬转运过程中出现的物件滑落、人员磕碰风险，尤其适配甲板类带规则方形开孔的安装场景，不需要对原有平台结构做大规模改造，仅需匹配对应开孔尺寸即可完成安装固定。

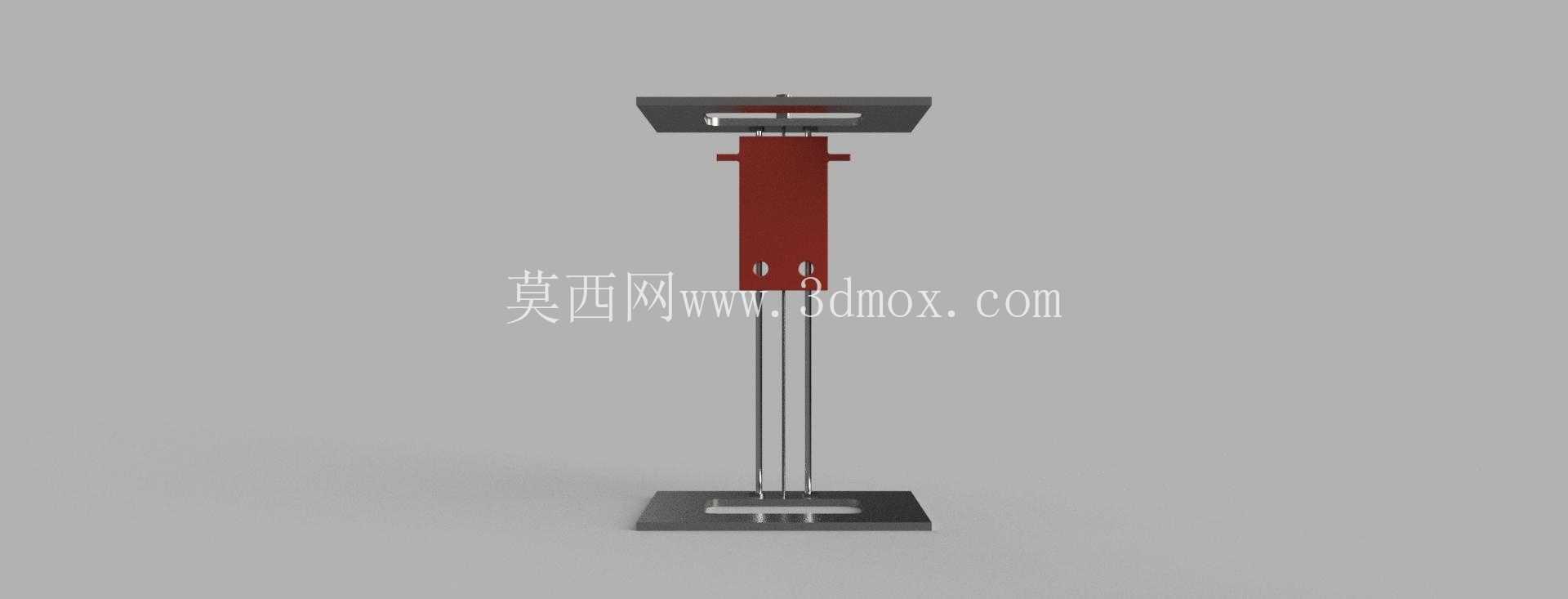

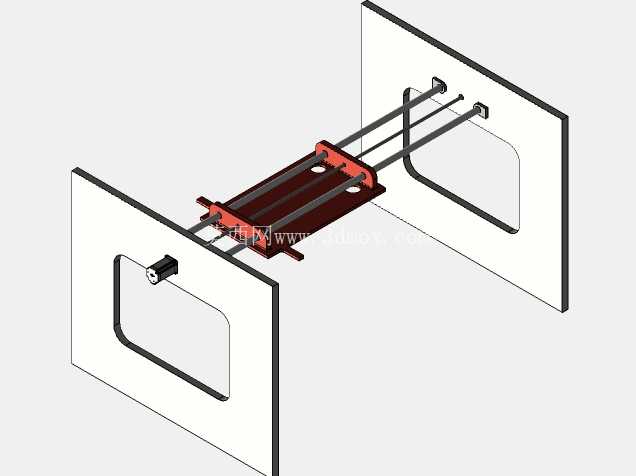

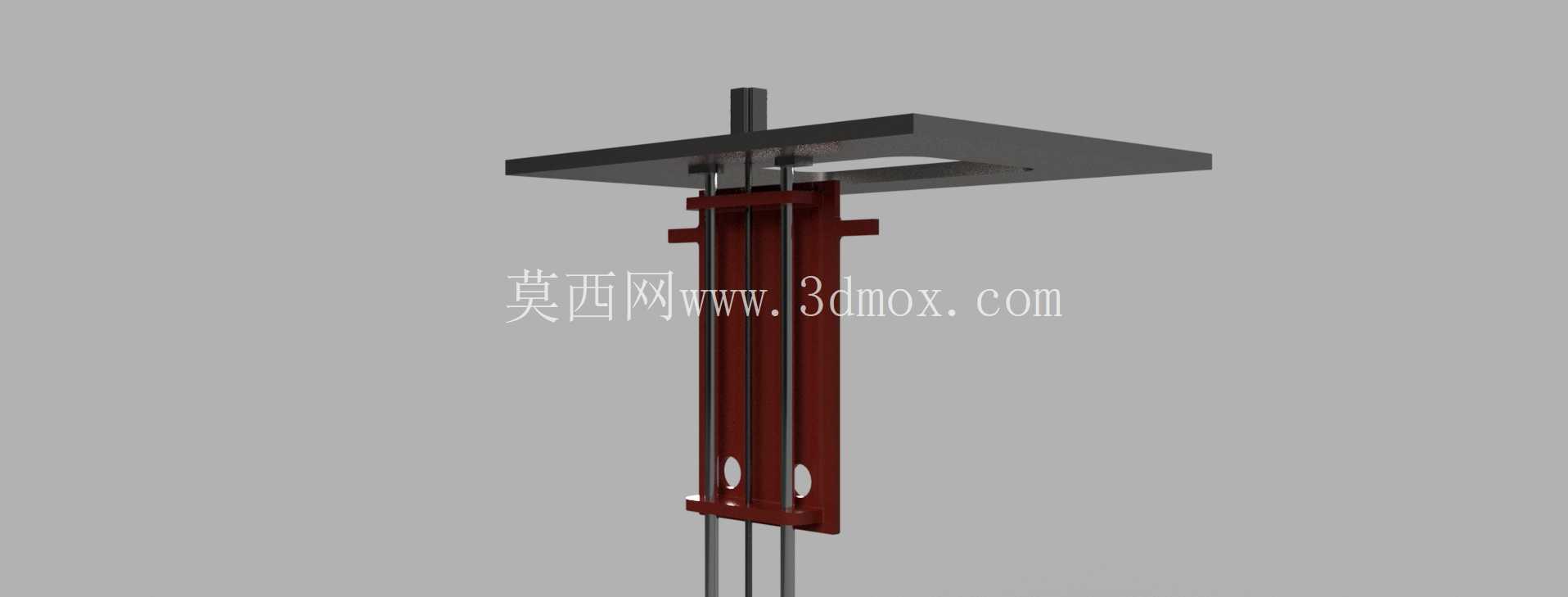

　　功能特性层面，该升降结构采用框架式导向设计，四根平行导向杆件沿升降行程全程约束载台的运行轨迹，避免升降过程中载台出现偏摆、卡滞问题，载台与顶部驱动段采用刚性连接结构，传动过程无冗余间隙，启停阶段的位置精度可控，可精准停靠在上下两个甲板的平面位置，保证转运物件时载台表面与甲板平面齐平，方便小推车、工装托盘直接推拉上下，无需额外抬升作业。载台采用方形镂空框架设计，既降低了结构自身重量，减少驱动端的负载压力，也避免载台表面积攒杂物、积液，适配船舶甲板、工业操作平台这类容易残留水渍、金属切屑的作业环境，镂空结构可让杂物直接从载台缝隙掉落，不会堆积在载台表面影响物件放置，也减少了日常清理维护的工作量。设计思路上，该结构优先考虑安装边界的适配性，上下两端的固定法兰均采用方形平板结构，可直接贴合在甲板开孔的上下表面，通过螺栓完成锁紧固定，不需要额外焊接复杂的安装支座，对于后期改造类的项目非常友好，不需要动火作业即可完成设备加装。导向杆采用均匀分布的四点支撑布局，相比双导向杆结构，抗偏载能力更强，即使转运物件没有放在载台中心位置，也不会因为偏载导致导向杆受力不均出现磨损加快的问题，日常使用过程中仅需定期对导向杆表面做润滑维护，即可保证长时间的顺畅运行。

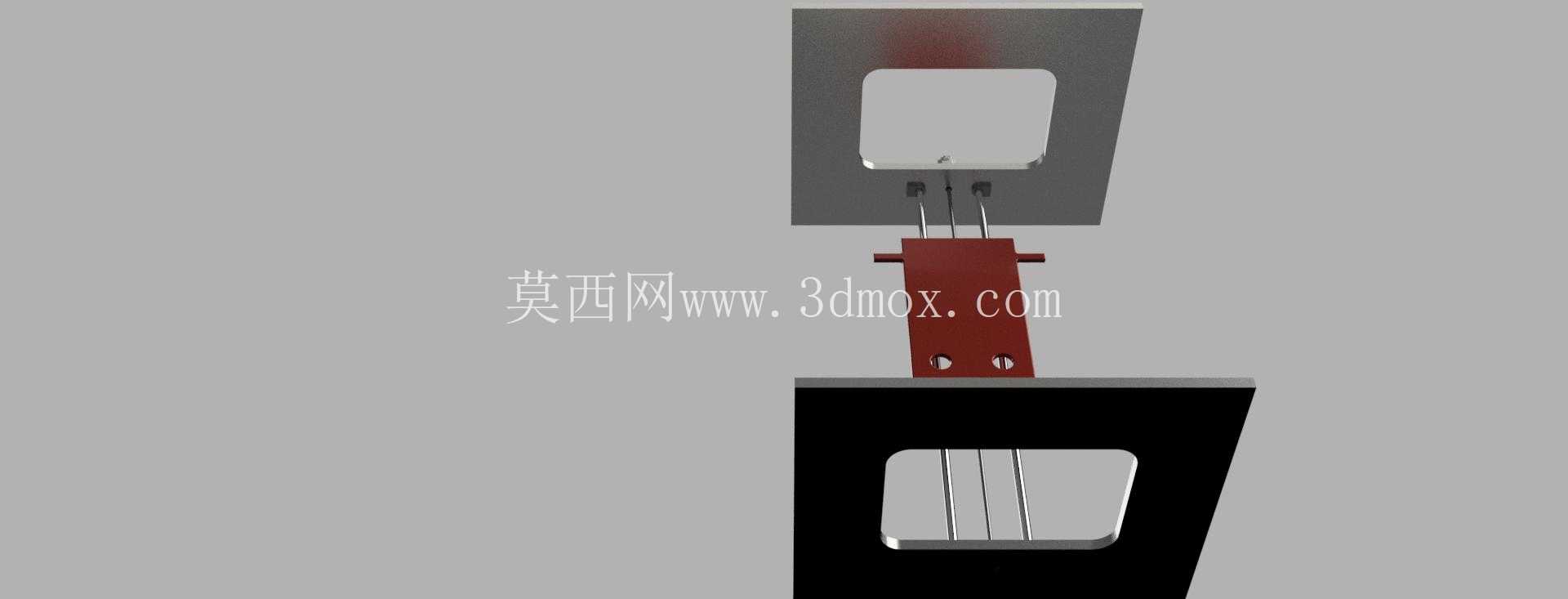

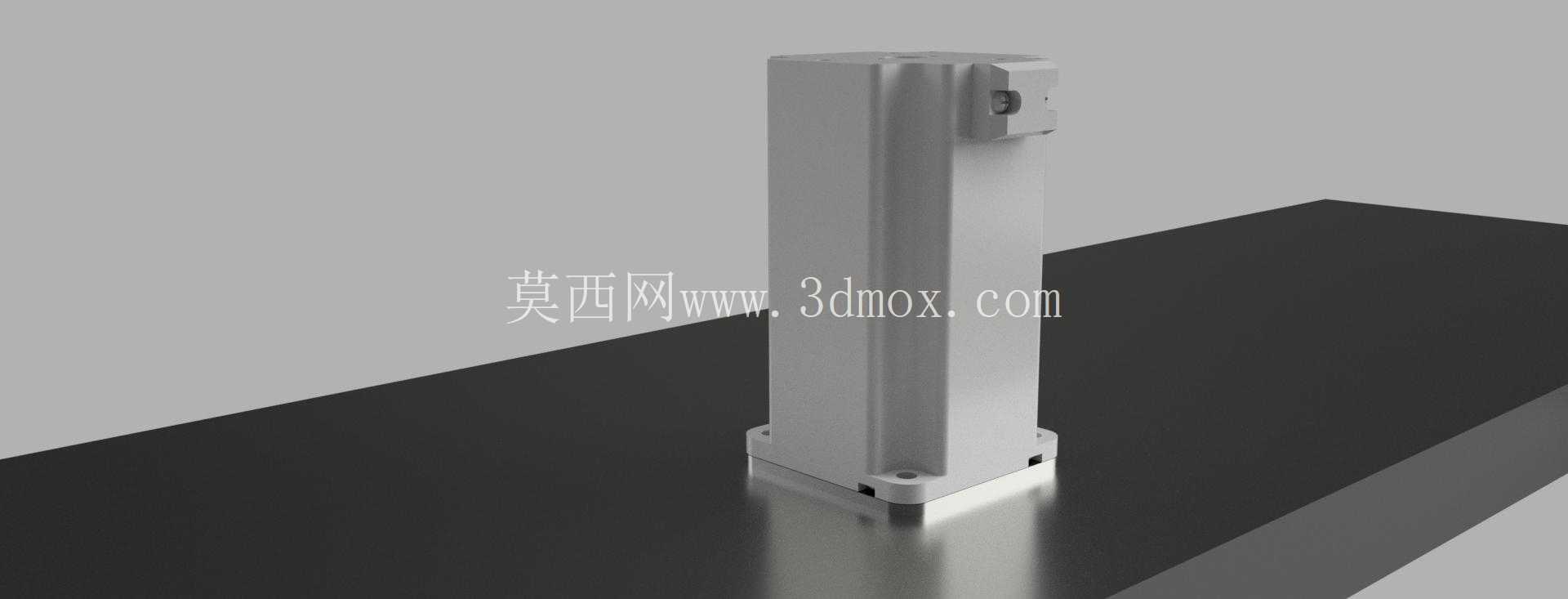

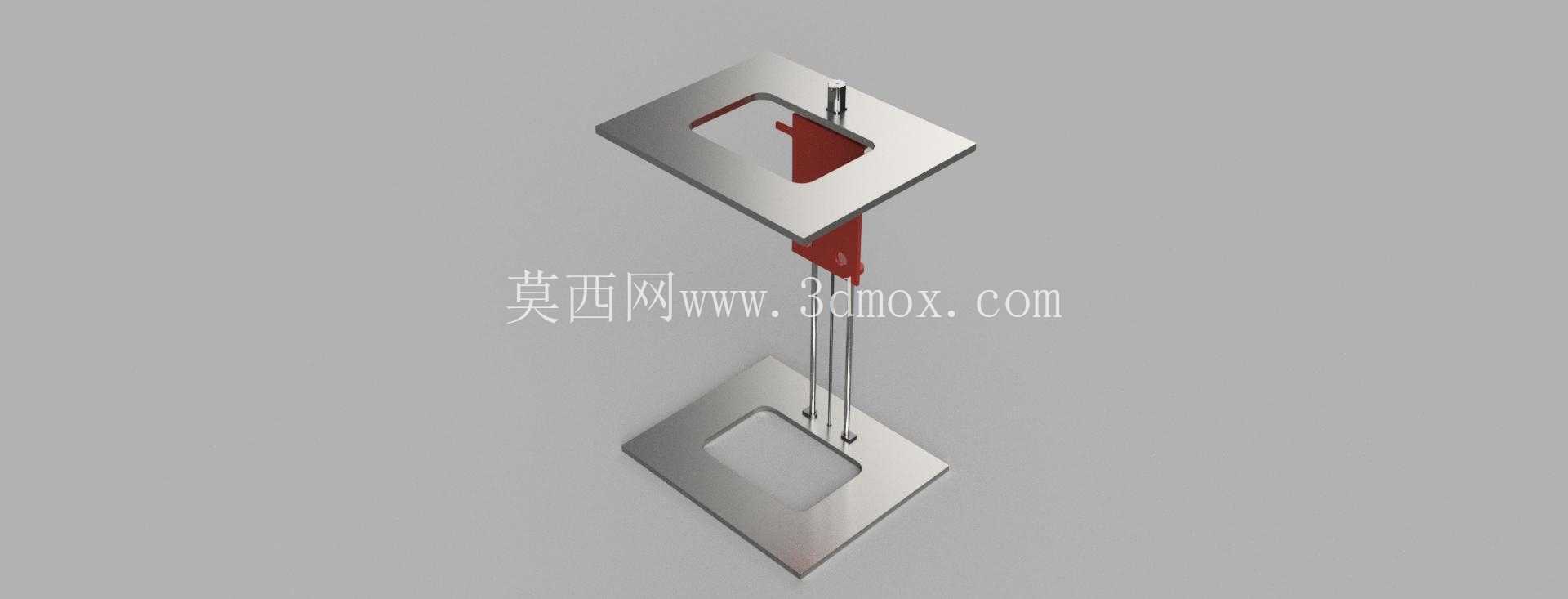

　　外形尺寸与安装边界方面，该结构的整体外轮廓尺寸完全匹配甲板方形开孔的大小，固定法兰的外沿尺寸比开孔尺寸大出一圈安装边，保证固定时的受力面足够，不会出现结构从开孔处脱落的风险；升降行程可根据上下甲板之间的实际层高做适配调整，导向杆长度随行程对应变化，不需要改动上下固定端与载台的主体结构，模块化程度较高。驱动连接段设置在顶部固定法兰的上方，不占用甲板下方的通行空间，也避免驱动部件暴露在转运作业的通行区域，减少作业过程中碰撞驱动部件的风险，同时顶部安装的方式也方便后期对驱动部件做检修维护，不需要钻入甲板夹层即可完成保养操作。

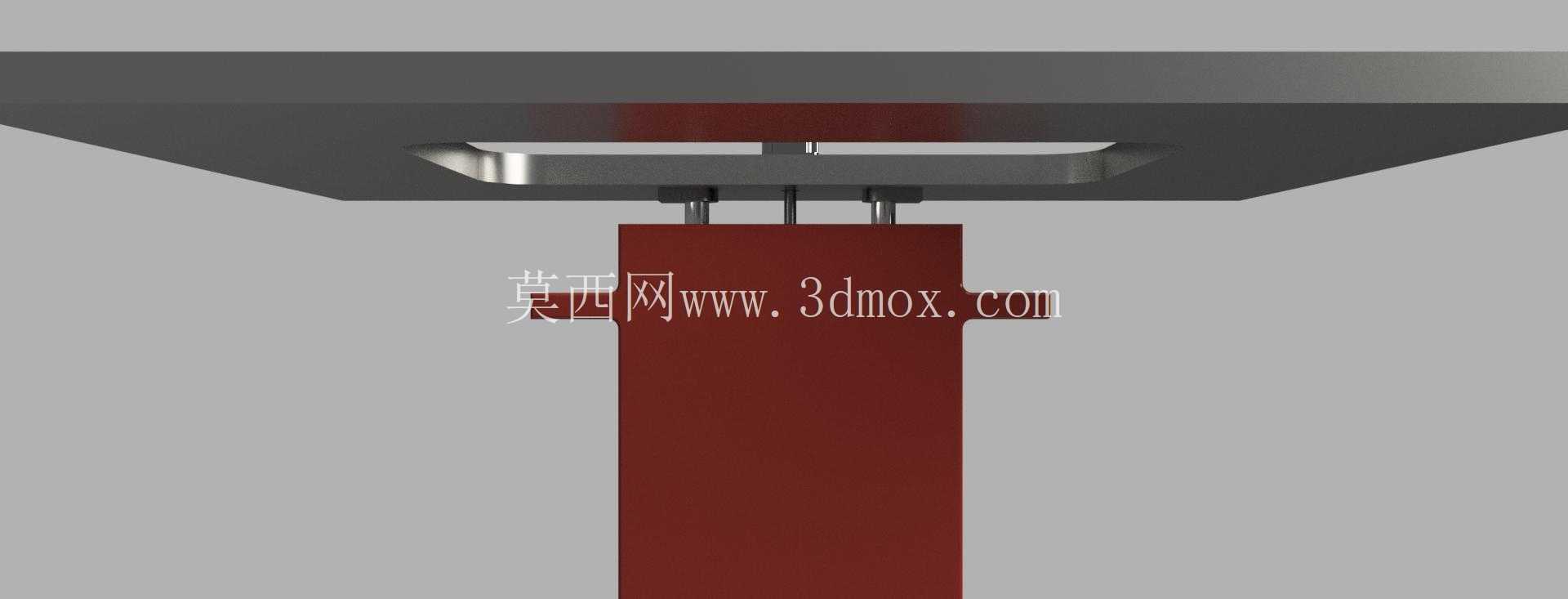

　　结构的所有外露金属件均采用直角折弯与平板拼接的工艺，没有复杂的曲面造型，加工时仅需激光切割、折弯、焊接即可完成所有结构件的制作，加工成本低，加工周期短，普通的机加工车间即可完成整套结构的生产制作，不需要开模或者定制特殊型材。载台的边缘做了折边强化处理，即使长期放置较重的转运物件，载台也不会出现边缘变形下弯的问题，保证载台表面始终保持平整，推拉托盘时不会出现卡顿。上下停靠位置设置了硬限位结构，当载台运行到与甲板齐平的位置时，硬限位块会直接接触固定端的限位面，避免载台超程运行，即使驱动端出现限位信号故障，也不会出现载台冲顶或者蹲底的问题，使用安全性有足够的结构保障。
