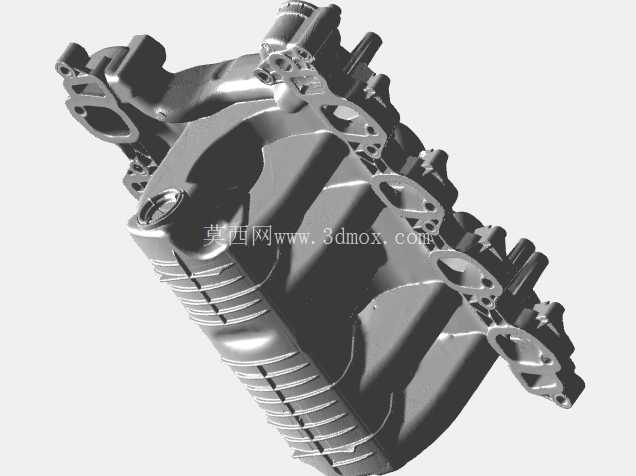

福特4.6L PI型进气歧管逆向扫描结构

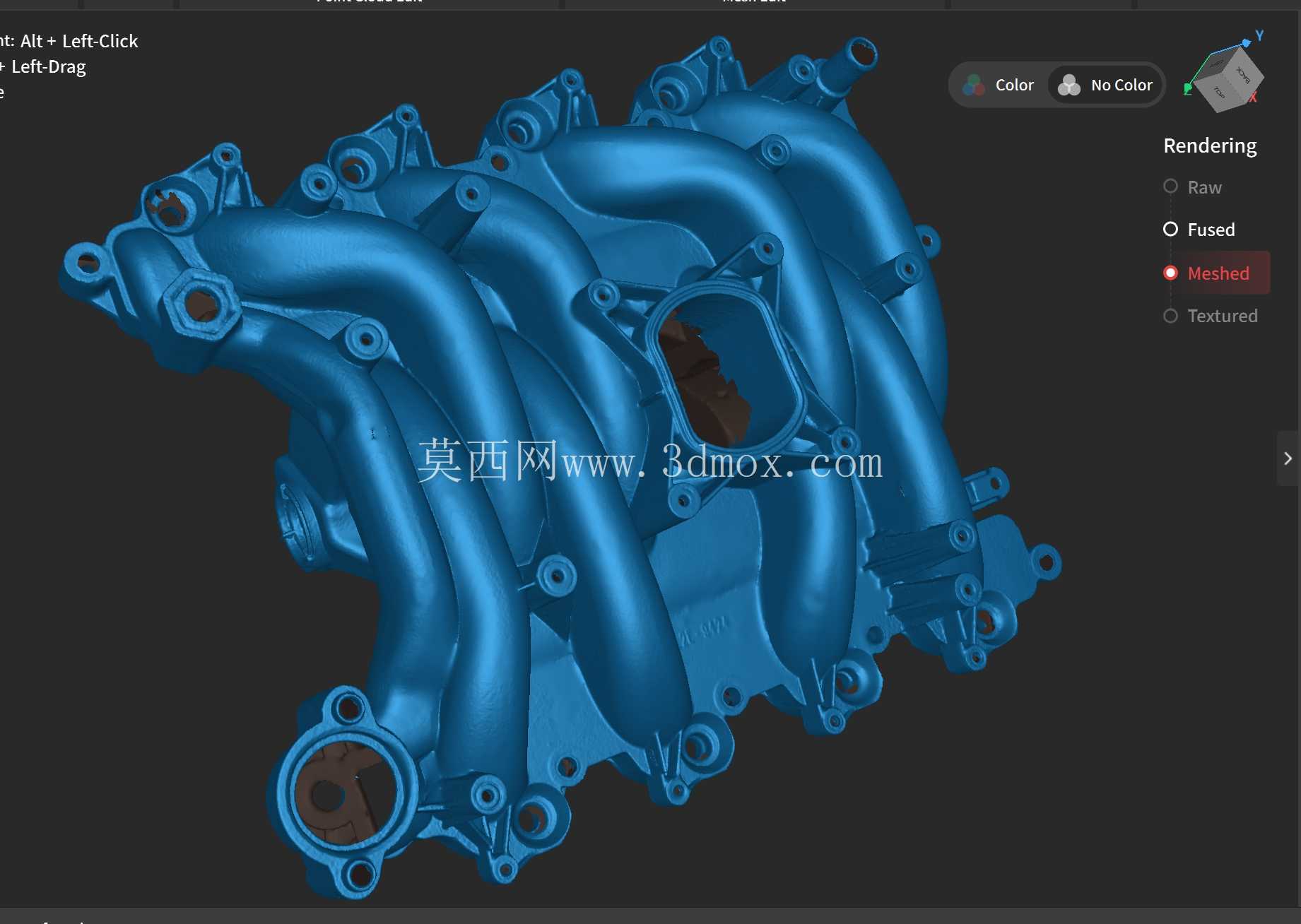

　　在大排量V型自然吸气发动机的进气系统开发与售后替换件开发场景中，进气歧管的结构精度直接决定各缸进气均匀性、充气效率与整机动力输出表现，这款适配99-04款4.6L PI机型的进气歧管，采用激光扫描逆向完成全尺寸数据采集，完整还原了量产件的所有结构细节，可直接用于性能改装方案验证、替换件开模参考、老旧车型配件复刻等工程场景。从实际装车用途来看，该部件承担着将节气门体输出的稳压空气均匀分配到八个气缸进气道的核心作用，其流道曲率、歧管长度、稳压腔容积均经过原厂标定匹配，能够在常用转速区间形成合理的进气谐振效应，兼顾低扭输出与高转功率储备，适配后驱平台的大排量乘用车动力配置需求。

　　从功能特性上看，该歧管为整体式塑料壳体结构，集成了节气门安装法兰、多组缸盖连接定位座、真空管路接驳凸台、传感器安装孔位，所有安装面的平面度、孔位同轴度均与量产件保持一致，无需额外修配即可完成对位安装；流道内部无多余拔模斜度与拼接毛刺，内壁光滑度还原了量产件的注塑成型状态，能够避免进气过程中产生不必要的紊流，保证各缸进气量的偏差控制在工程允许范围内。在逆向建模的设计思路上，扫描过程完整保留了原厂结构的加强筋布局，这些分布在歧管外侧、稳压腔边角位置的加强筋，并非随意设置的结构，而是经过振动模态验证的优化结果，能够避免发动机工作过程中歧管受进气脉冲激励产生共振异响，同时提升壳体整体刚性，降低长期受冷热交变应力产生开裂的风险；各缸歧管的长度差控制在极小范围内，保证各缸进气行程的气流路径长度一致，避免出现单缸空燃比偏差过大的问题。

　　从安装边界来看，该歧管的整体外轮廓完全适配4.6L PI发动机的机舱布局，缸盖侧的安装孔位采用等距分布的螺栓固定结构，每个连接位都设计了对应的密封面凹槽，可匹配原厂密封垫实现可靠密封，避免出现真空泄漏导致的怠速不稳、动力下降问题；节气门安装法兰位于稳压腔侧部居中位置，法兰面的螺栓孔位、密封槽尺寸完全对应原厂节气门规格，可直接适配原厂拉线式或早期电子节气门的安装需求；侧面预留的真空取气口、传感器安装凸台，可对应连接碳罐管路、刹车助力真空管、进气压力传感器等附属部件，所有接口的朝向、直径均与原车布局一致，装车时无需改动周边管路走向。

　　对于三维建模从业者而言，该扫描模型完整保留了量产注塑件的工艺特征，包括进胶口痕迹、顶杆位置、壁厚过渡细节，可作为塑料进气歧管结构设计的参考样本，帮助设计人员理解大排量V8机型进气歧管的布局逻辑、加强筋设计思路、安装点布置原则；在改装开发场景中，可基于该模型进行流道抛光加大、稳压腔扩容等性能化改型的仿真验证，无需从零开始测绘原厂部件，大幅缩短逆向开发的周期；在售后配件开发场景中，基于该扫描数据生成的模型可直接用于模具设计，保证开模后的产品与原厂件具备完全互换性，解决老旧车型配件停产的供应问题。需要注意的是，这类进气歧管的壁厚设计存在梯度变化，安装法兰位置壁厚较厚以保证连接强度，流道侧壁壁厚相对较薄以减轻整体重量，建模过程中需要准确还原这种壁厚差异，才能保证后续仿真分析的结果与实际部件的强度、振动特性一致，避免出现设计出来的配件装车后出现早期损坏的问题。
