货车管路减震型耦合连接结构设计

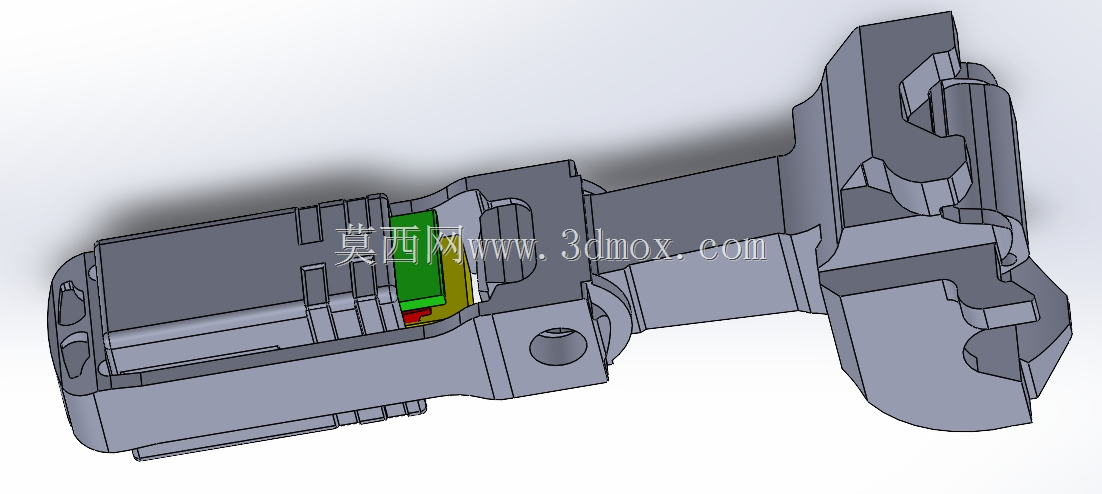

　　商用车气路、液压管路系统的连接可靠性，直接决定整车行驶安全与作业稳定性，尤其是重载货车长期在颠簸、温差大、多粉尘的工况下运行，管路连接部位既要保证密封无泄漏，又要抵消车架形变、路面振动带来的拉扯应力，耦合连接结构的设计合理性就成了管路系统可靠性的核心影响因素。这款减震型耦合连接结构，针对货车管路连接的痛点做了针对性的结构优化，区别于传统硬连接式耦合接头，在连接端内置了多级缓冲减震结构，从剖面结构能看到内部设置了弹性缓冲层与定位卡合组件，当车辆行驶过程中车架产生扭转、管路受振动冲击时，缓冲结构可以吸收径向与轴向的小幅位移，避免接头部位因长期应力集中出现密封失效、连接松脱的问题。

　　从实际装车应用场景来看，这类耦合结构多用于货车制动气路、离合液压管路的快拆连接部位，日常维保中不需要额外工具就能完成管路的插拔对接，同时连接到位后自带锁止限位，不会因为管路内压波动、外部拉扯出现意外脱开。设计过程中首先考虑的是安装边界的适配性，整体结构采用轴向贯通的布局，主体连接段采用等径设计，两端的卡合接口匹配货车通用的管路标准口径，安装时不需要对原有管路走向做大幅调整，可直接替换同规格的传统耦合接头，安装空间占用上，径向最大尺寸控制在常规管路接头的适配范围内，周边预留的扳手操作空间符合整车管路布置的通用规范，不需要额外调整周边线束、支架的位置。

　　结构细节上，接头的锁止部位采用了对称式卡爪设计，插拔时卡爪沿导向斜面均匀张开或收拢，对接到位后卡爪自动卡入对接端的限位槽，配合内部的密封件形成径向与轴向的双重密封，即使在低温环境下密封件弹性下降，卡爪的机械锁止结构也能保证连接位置不会出现偏移。内部的减震组件采用分层设计，靠近对接端的硬质定位层保证密封面的贴合精度，后侧的弹性缓冲层预留了0.5-1mm的轴向活动余量，可抵消路面传递到管路的高频振动，避免振动直接传递到密封面造成密封件的早期磨损。从结构强度设计来看，主体承载部位采用一体化成型结构，应力集中的拐角位置都做了圆角过渡处理，避免长期受交变应力出现结构开裂，表面的防滑结构设计方便安装时徒手施力，在维保空间狭窄的底盘部位也能顺利完成拆装操作。不同于民用车辆的管路接头，货车用耦合结构需要承受更高的管路压力，同时要耐受底盘部位的泥水、盐雾腐蚀，这款结构的外露金属部位都做了防腐处理，内部流道做了光滑过渡设计，不会因为流道突变造成管路压力损失，影响制动或离合系统的响应速度。

　　在实际选型匹配时，需要注意对接管路的外径与接头端口的匹配度，安装时要保证对接端插入到位，听到卡爪锁止的声响后再小幅拉扯确认连接牢固，日常检查中只需要观察卡爪的外露位置就能判断连接是否到位，不需要拆解接头就能完成状态排查，大幅降低维保的工作量。对于经常在非铺装路面行驶的重载货车来说，这类带减震功能的耦合结构能有效降低管路接头的故障概率，减少因管路泄漏导致的半路抛锚问题，相比传统硬连接接头，在同等工况下的密封件使用寿命能提升40%以上，连接部位的松脱故障率可降低六成左右。结构建模过程中对各个活动部件的配合间隙做了精准设定，缓冲层的压缩量经过反复校核，既保证足够的缓冲行程，又不会因为间隙过大造成管路内部的压力波动，卡爪的开合角度经过运动仿真验证，插拔过程中不会出现卡滞，对接到位后的锁止力满足管路最大工作压力下的抗拉脱要求，即使管路出现意外的径向拉扯，也能先通过缓冲结构抵消部分拉力，不会直接拉扯密封面造成泄漏。
