面板安装式两引脚钮子拨动开关结构

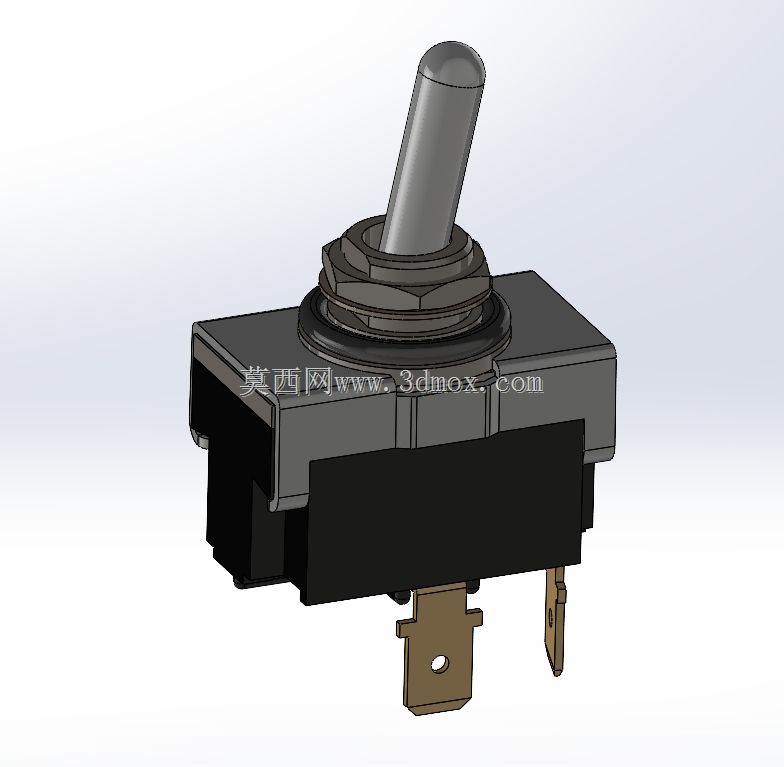

　　这类拨动开关是低压控制回路里最常见的手动触发元件之一，日常在小型机电设备控制面板、测试仪器操作台、小型配电支路、民用电器控制端都能见到它的身影，核心作用是通过手动扳动拨杆实现回路的通断切换，相比按钮开关它能保持当前的通断状态，不需要持续施加外力维持工位，在需要明确工位保持、快速切换通断的场景里实用性极强。从结构设计来看，这款开关采用了标准面板开孔安装的结构形式，顶部带六角锁紧螺母的安装轴颈是专门为面板安装设计的，安装时只需要在面板上开出对应直径的圆孔，将开关本体从面板背面穿入，再从正面拧上锁紧螺母就能完成固定，不需要额外设计复杂的安装支架，适配绝大多数厚度在1-3mm的金属、塑料控制面板，安装边界的容错率较高，哪怕面板开孔存在0.2mm以内的尺寸偏差，也能通过螺母的压紧余量完成固定。

　　开关的拨杆采用圆柱圆头设计，表面做了光滑处理，手动扳动时不会硌手，拨杆的摆动角度做了限位设计，两个工位的扳动行程清晰，到位时有明确的触感反馈，操作人员不需要目视确认就能判断开关是否切换到位，适合在光线不佳或者需要盲操作的设备场景下使用。开关本体采用阻燃工程塑料作为外壳基材，内部的导电接触件采用铜基镀银材质，既保证了接触电阻足够小，避免大电流通过时出现接触点发热的问题，也能提升接触件的抗氧化能力，延长开关的实际使用寿命。

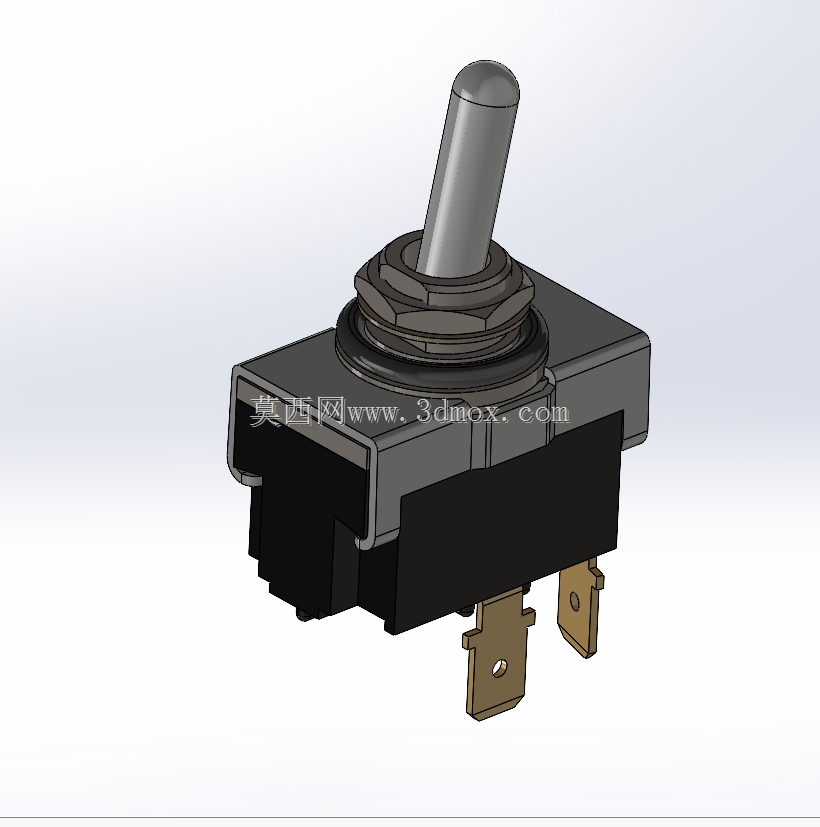

　　下方的两个插片式接线引脚采用标准快接端子尺寸，适配行业通用的6.3mm插簧，接线时不需要焊接，只需要将压接好导线的插簧直接插入引脚就能完成电气连接，大幅提升现场装配的接线效率，同时引脚的根部做了加强结构，避免插拔插簧时出现引脚弯折、断裂的问题。在设计建模过程中，首先要确定的是安装轴颈的直径与螺纹规格，这部分尺寸直接决定了面板开孔的参数，是整个开关安装适配的核心尺寸，其次要明确拨杆的摆动行程与两个工位的角度，确保装配后拨杆不会和面板上的其他元件、标识出现干涉，还要核算本体下方的引脚间距与本体突出面板背面的长度，给内部接线预留足够的走线空间，避免导线被其他结构件挤压出现绝缘层破损的问题。这类开关的额定通断电流通常在10A以内，适用于AC220V及以下的控制回路，不能直接作为主回路的大电流分断元件使用，在设备选型时需要根据实际控制回路的电压、电流参数确认适配性，同时还要考虑使用环境的防护等级，这款开关的轴颈位置带橡胶密封垫圈，安装后能达到基础的防尘防泼溅能力，适合在普通室内工业环境下使用，如果是在多粉尘、高湿度或者有液体飞溅的场景，还需要额外加装防护套。

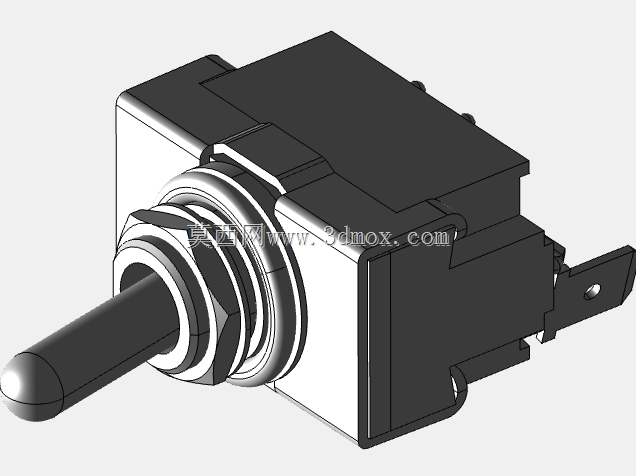

　　从结构细节来看，开关内部的定位弹片是实现工位保持与触感反馈的核心零件，建模时需要准确还原弹片的弧度与卡位结构，才能模拟出真实的扳动手感，外壳的拼接结构采用卡扣加定位柱的形式，装配时不需要额外打螺丝就能实现上下壳的紧密贴合，既提升了生产装配效率，也能避免螺丝松动带来的结构散架问题。在实际设备布局时，这类开关通常会和指示灯、调节旋钮排布在同一操作面板上，建模时需要预留足够的手指操作空间，两个相邻开关的中心距不能小于20mm，避免操作时误触相邻的开关，同时拨杆的长度也要根据面板的布局做适配，过长的拨杆容易被外力磕碰导致误触发，过短的拨杆则会导致操作费力。
