从实际装车场景来看,这类减震器多用于前悬麦弗逊结构或者后悬独立悬架布局,上端安装耳通过橡胶衬套与车身减震塔连接,下端安装耳通过螺栓固定在转向节或者下摆臂支座上,设计过程中需要严格匹配整车的轴荷参数,弹簧的线径、螺距、有效圈数直接决定了初始刚度,既要满足空载状态下的缓冲灵敏度,也要保证满载状态下不会出现弹簧并圈触底的情况,阻尼阀系的阻尼力调校则需要兼顾压缩与回弹行程的阻力差值,压缩行程阻尼力设置相对偏小,用来快速吸收路面冲击,回弹行程阻尼力设置偏大,用来抑制弹簧的多余弹跳。从结构设计细节来看,该减震器的螺旋弹簧采用变径弹簧设计?在乘用车辆与轻型商用车辆的底盘行走系统中,这类螺旋弹簧与阻尼筒集成的减震部件,是决定行驶平顺性与操控稳定性的核心功能件,日常行驶过程中,路面颠簸传递的冲击能量会先通过车轮传导至减震器下端安装耳,再经由螺旋弹簧完成第一阶段的能量缓冲,同时阻尼筒内部的液压阻尼结构会将弹簧往复回弹的动能转化为热能散出,避免车辆出现持续的余振,保证轮胎与路面的有效接触面积,既提升乘坐舒适度,也能保障制动、转向过程中的车身姿态可控。

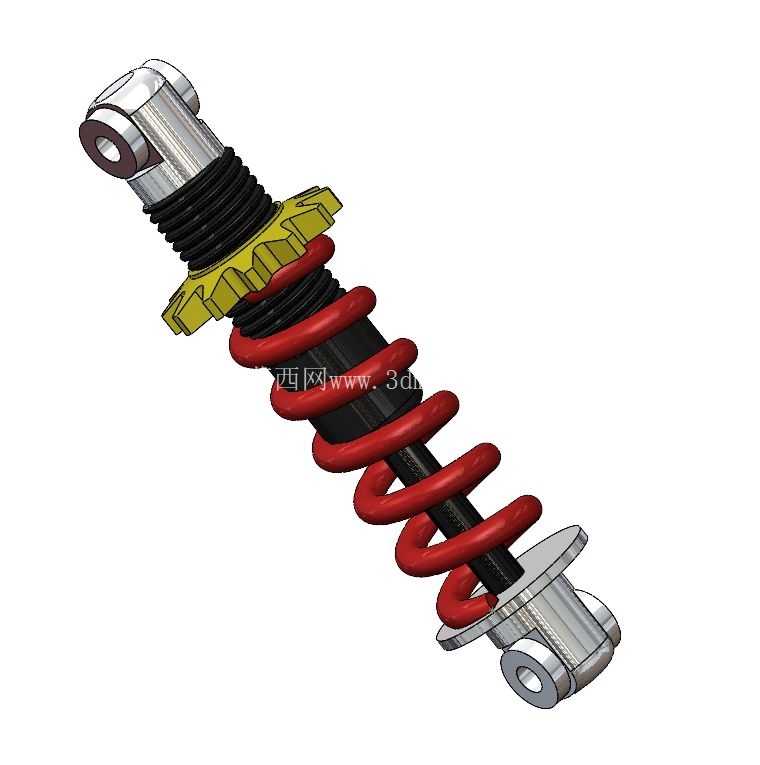

不对,观察模型可见弹簧为等节距圆柱螺旋弹簧,上端通过黄色的弹簧托盘与阻尼筒外筒定位,托盘上设置有定位凸台,避免弹簧在往复运动过程中出现径向滑移,阻尼筒的外露活塞杆部分设置有波纹防尘套,能够阻挡行驶过程中飞溅的泥沙、水渍进入活塞杆与油封的配合面,延长油封的使用寿命,避免阻尼油泄漏导致减震功能失效,上下两端的安装耳都设计有衬套安装孔,孔内可压入橡胶金属复合衬套,既能够传递纵向与横向的载荷,也能过滤一部分高频振动,避免硬连接带来的异响与结构冲击。
设计建模过程中,需要重点校核几个关键安装边界:首先是上下安装耳的中心距,该尺寸决定了减震器的最大拉伸长度与最小压缩长度,必须匹配悬架的跳动行程,当悬架上跳至极限位置时,减震器的最小长度要预留足够的安全间隙,避免阻尼筒内部出现硬顶;当悬架下跳至极限位置时,减震器的最大拉伸长度要小于弹簧的自由长度与拉伸限位的行程,避免弹簧脱出或者阻尼筒被拉脱。其次是弹簧的外径尺寸,要保证在减震器全行程运动过程中,弹簧外圈不会与周边的转向拉杆、刹车管路、轮辋内侧发生运动干涉,尤其是转向过程中前轮会绕主销转动,需要预留足够的径向安全间隙。

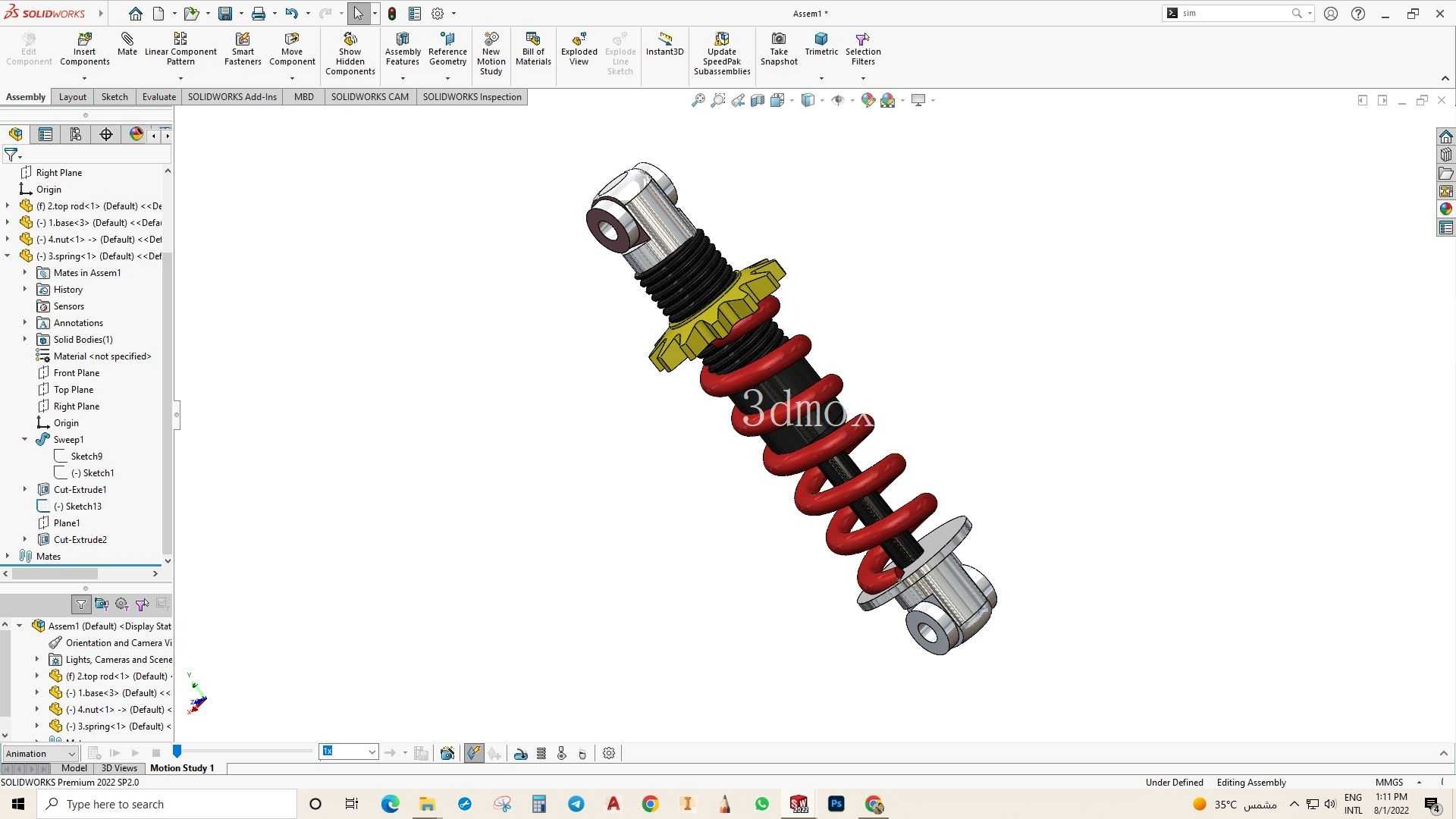

另外,弹簧托盘的焊接位置与角度也需要精准设计,要保证弹簧安装后中心线与阻尼筒活塞杆的同轴度偏差控制在合理范围内,避免弹簧受偏载导致局部应力集中,提前出现疲劳断裂。从功能特性上看,这种集成式减震器将弹性元件与阻尼元件整合为一体,结构紧凑,安装维护方便,相比钢板弹簧的非独立悬架结构,能够提供更线性的刚度特性与更精准的阻尼匹配,适合对行驶质感有要求的乘用车型,在建模过程中,除了完成各个零件的实体建模,还需要模拟减震器的全行程运动,做干涉检查,验证各个部件在极限位置的间隙是否符合设计要求,同时可以通过有限元分析模块对弹簧的应力分布、活塞杆的抗弯强度进行校核,确保在最大冲击载荷下各个零件的应力都在材料许用范围内。日常选型替换过程中,这类减震器的安装尺寸必须与原车参数完全匹配,弹簧刚度与阻尼力需要和整车调校风格一致,随意更换刚度差异过大的弹簧或者阻尼不匹配的减震筒,会导致车身高度异常、操控性能下降,甚至出现运动干涉损坏周边部件的问题。
