德驰连接器柔性密封后护套结构

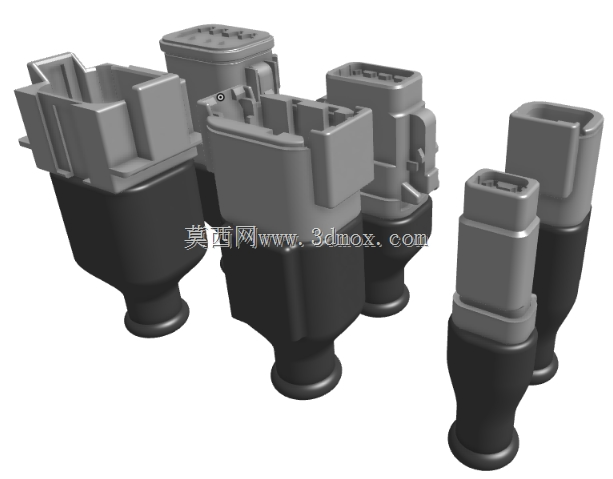

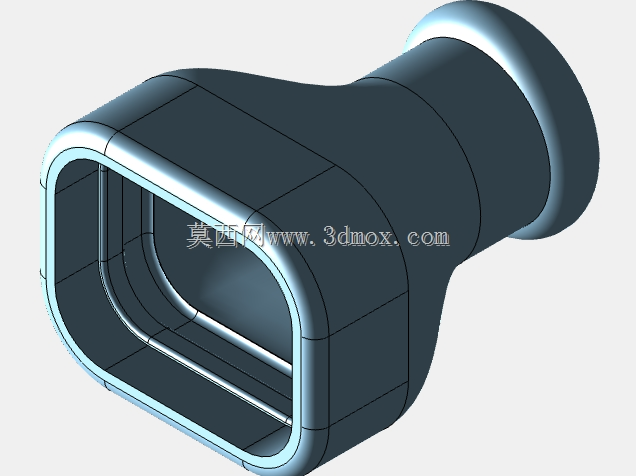

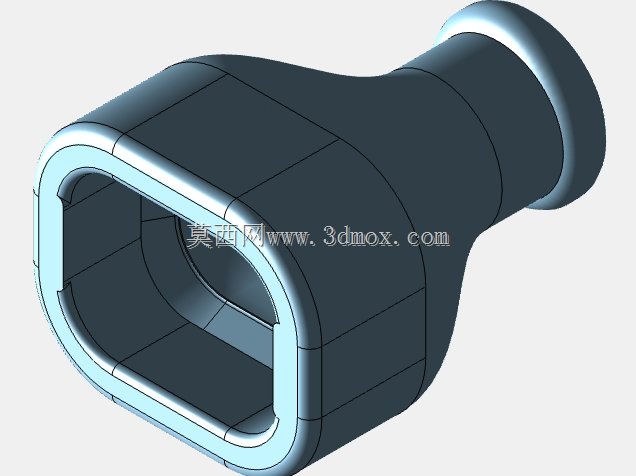

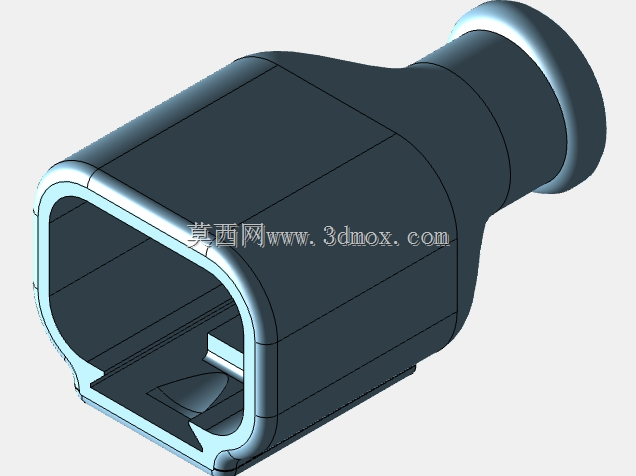

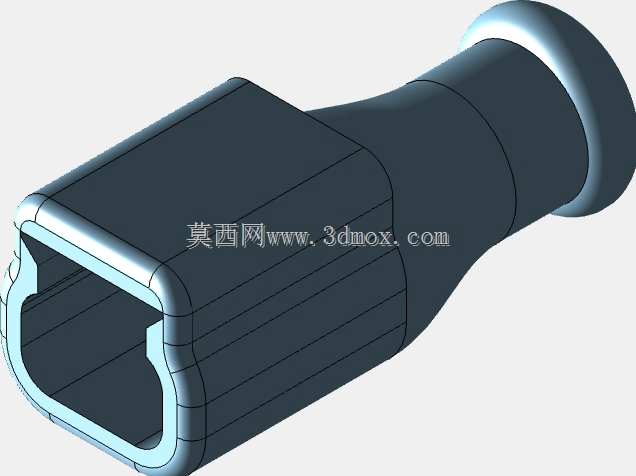

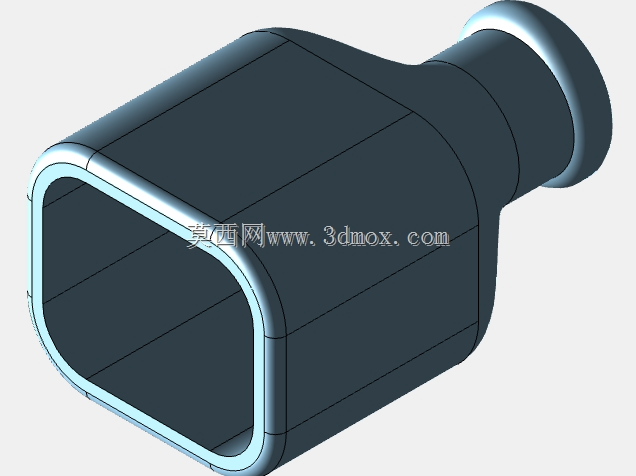

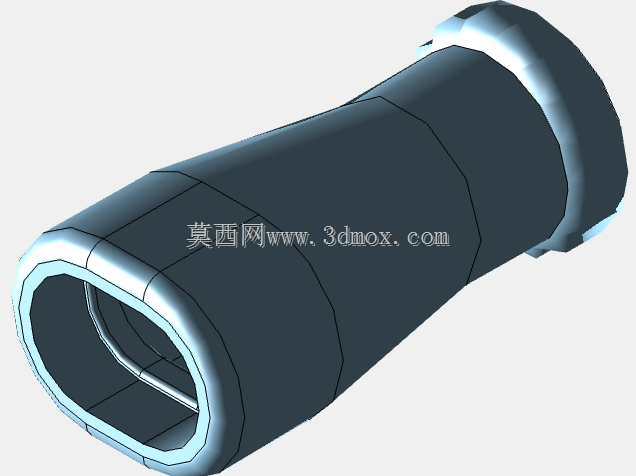

　　这类柔性护套主要适配德驰DTM/DT系列、安费诺ATM/AT系列矩形连接器的出线端，在线束装配场景里承担线束尾部的应力消除与基础防护作用，是车载、工程机械、特种装备线束连接部位的常用配套零件。日常设备运行过程中，连接器尾部的线束会随设备振动产生反复弯折，若没有护套做过渡缓冲，线芯与连接器端子压接位置很容易出现疲劳断裂，同时外部的粉尘、泥水、周期性凝露也会顺着线束与连接器壳体的间隙侵入接插界面，造成接触电阻升高、端子腐蚀等失效问题，这类护套就是针对这类失效点设计的配套结构。

　　设计上首先考虑了不同针位连接器的适配性，针对2针规格的连接器，护套适配的电缆外径为0.25英寸，可兼容直径最大3mm的线束；8针规格的护套适配电缆直径为0.3333英寸，不同针位的护套外形与安装卡槽完全对应连接器尾部的卡扣结构，不同外壳规格的护套之间不可互换，安装前需要确认护套卡槽与连接器尾部的定位结构完全匹配，避免出现装配间隙导致防护失效。护套主体采用TPU材质注塑成型，材质本身自带一定的弹性与耐磨性能，两端带有瑞侃环氧树脂适配的密封结构，在正确涂覆密封胶装配后，可以实现中等等级的防潮、防尘效果，需要注意的是，未做密封处理的护套无法实现防水、防油、防燃油、防冷却液的密封能力，不能直接用在长期接触油液、有高压水冲洗的外露安装位置。

　　实际装配过程中，护套的穿线阻力与选用的TPU材料硬度直接相关，若选用肖氏硬度70A及以下的TPU材质，穿线时的阻力较小，线束可以顺利穿过护套尾部的缩口位置；若选用硬度高于55A的TPU材质，穿线时会出现较大阻力，此时可以在护套内壁与线束外表面涂抹橡胶专用润滑剂，降低穿线过程的摩擦力，避免护套被线束拉扯出现翻边、撕裂的问题，同时也能防止线束外绝缘层被护套边缘刮伤。护套尾部的缩口结构采用渐变锥面设计，从连接器对接端的大尺寸逐渐过渡到出线端的小直径，这种锥面结构可以在线束弯折时将应力均匀分散到整个锥面段，避免应力集中在某一个截面位置，大幅提升线束在振动工况下的弯折寿命。

　　从安装边界来看，这类护套装配后完全包覆连接器的尾部出线位置，不会超出连接器本体的最大外轮廓尺寸，不会与相邻的连接器、安装支架产生干涉，护套的外表面没有突出的卡扣或棱角，在密集布线的线束舱内可以避免与相邻线束产生刮擦。针对赛车、改装车这类振动强度更高的使用场景，这类柔性护套相比硬质塑料后壳有更好的抗冲击性能，即使受到飞石撞击、线束拉扯也不会出现开裂、碎裂的问题，同时TPU材质的耐温范围可以覆盖车载工况的常规温度区间，不会在低温环境下变硬脆化，也不会在高温机舱环境下出现软化变形的问题。建模过程中需要重点还原护套内部的卡槽定位结构、尾部锥面的壁厚变化、不同针位对应的尺寸差异，确保装配仿真时可以准确模拟护套与连接器、线束的配合关系，避免实际生产装配时出现尺寸不匹配的问题。
