欧宝雅特TRW电动液压动力转向泵结构

　　在汽车动力改装与发动机置换项目中，常遇到原车皮带驱动式转向助力泵无法适配新动力总成布局的问题，要么安装空间被进排气、周边附件挤占，要么皮带轮系排布无法兼容，额外增加皮带张紧结构又会占用机舱空间、提升传动系统故障概率，这款电动液压转向泵正是针对这类场景开发的独立助力单元，无需接入发动机皮带轮系即可独立提供转向助力输出，能大幅简化动力改装后的机舱布局，减少曲柄皮带轮上的负载，对追求动力输出效率的改装项目而言，能有效降低附件传动带来的功率损耗。

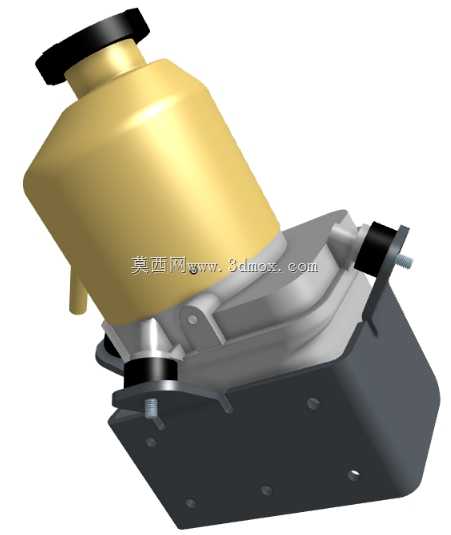

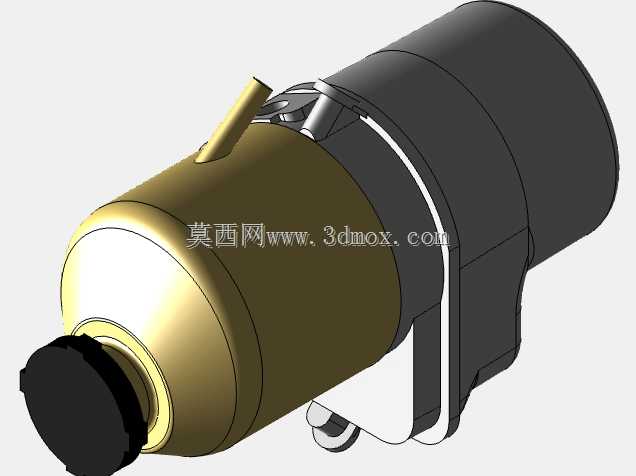

　　从功能特性来看，该转向泵集成了储液罐、泵体、驱动单元与安装基座，上部的金色储液腔用于储存转向助力油，顶部的黑色密封盖带透气结构，可平衡腔体内外压力，避免油温变化带来的压力异常，侧面伸出的油管接头用于连接转向机的高压油路，下部银灰色的泵体基座集成了安装固定位与油路接口，整体结构紧凑，无需额外搭配独立储油壶即可完成整套助力回路的搭建。

　　设计层面，建模时优先还原了实际安装的边界尺寸，四个安装孔均采用M6x1.5的标准螺纹规格，孔位排布匹配常见的改装副车架安装点位，使用者可直接根据模型孔位设计制造安装支架，无需额外通过纸板拓印、现场配钻的传统方式获取安装尺寸，能大幅缩短支架设计到加工的周期，避免现场配做带来的尺寸误差。泵体上的大型高压接头采用M16x1.5的标准规格，适配常规O形圈密封的高压油管接头，侧面的软管接头适配3/8英寸内径的低压回油管，可直接匹配市面上通用的转向助力油路配件，无需单独定制异型接头。模型中还原了McMaster Carr 9225K64规格的橡胶隔振器安装位，安装时可通过该隔振器将泵体固定在支架上，有效过滤泵体工作时产生的振动，避免振动传递到车架引发驾驶室共振问题。

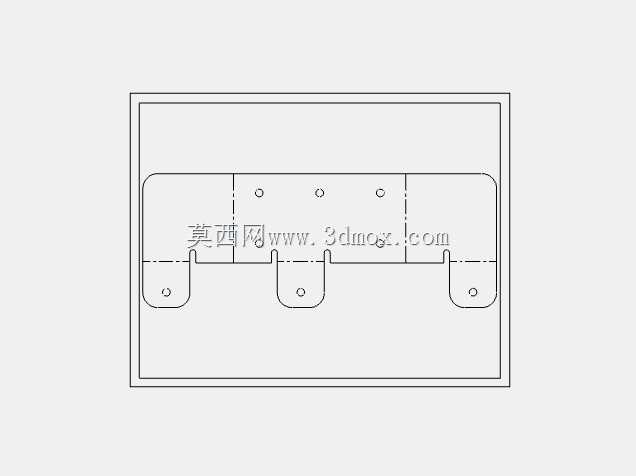

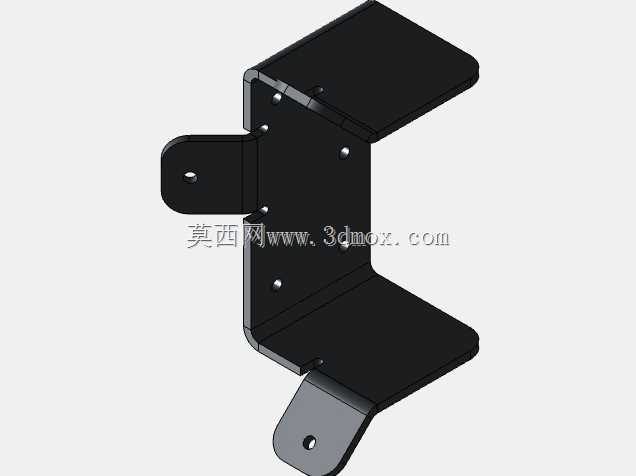

　　建模过程中对非关键的细小结构做了合理简化，比如加油颈位置的电线束、加强筋条，以及接头位置的细小倒角、标识刻线等结构未做精细化还原，核心的安装接口尺寸、整体外形轮廓、储液腔容积相关的结构尺寸均按实物1:1还原，足够满足安装布局设计、支架结构设计、油路走向排布的设计需求。在实际改装项目中，使用该模型可提前在三维环境中完成泵体的安装位置排布，核对与周边排气歧管、冷却管路、车架纵梁的安全间隙，避免实车安装时出现干涉问题，同时可直接提取安装孔位坐标生成支架的激光切割下料图纸，配合折弯工艺即可快速完成支架加工，无需反复上车试装调整。

　　这类电动液压转向泵相比传统皮带驱动泵，布置灵活性更高，不受发动机轮系位置限制，可根据机舱空间灵活选择安装位置，对于后置发动机改装、电动车改装保留液压助力转向的场景也同样适用，模型中还原的安装接口、油路接头尺寸均为行业通用规格，选型时可直接匹配对应参数的油路配件与固定标准件，无需额外测绘实物尺寸。
