小型社区用低碳钢板生物炭窑结构设计

　　这款生物炭窑的设计初衷，是面向小型社区、乡村DIY爱好者以及小型农林废弃物处理场景，解决小规模生物质炭化过程中设备成本高、搭建难度大的痛点，让有一定动手能力的使用者可以依托常规工业板材快速完成设备搭建，实现农林废弃物的就地炭化处理，产出的生物炭可用于土壤改良、庭院烧烤燃料、堆肥添加剂等多个场景。

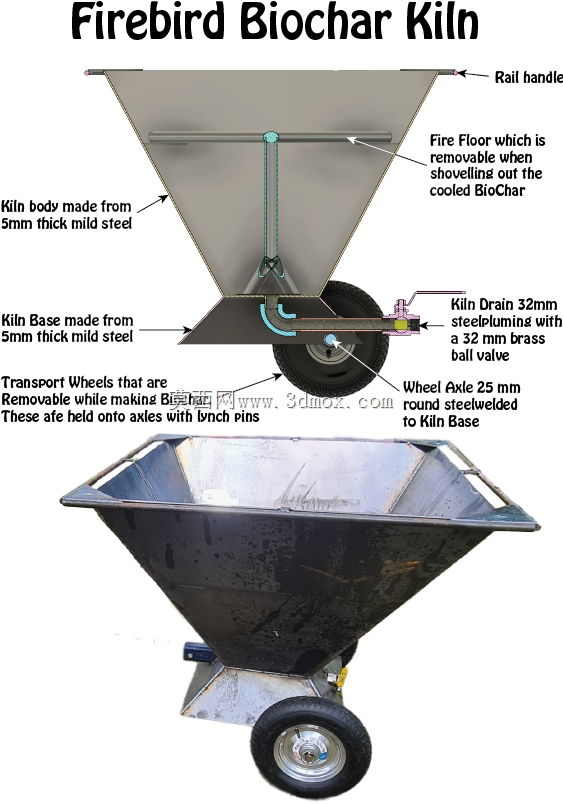

　　从结构设计逻辑来看，整体主体采用市面极易采购的标准尺寸低碳钢板作为原材料，选用1200毫米×2400毫米幅面、5毫米厚度的低碳钢板作为主体加工基材，这种板材是钢材流通领域最常见的常规规格，不需要额外定制特殊幅面的材料，采购成本低，下料时可以最大化利用板材幅面，减少边角料浪费，所有剪切工序均为直线切割，不需要复杂的曲线切割、异形折弯加工，普通的剪板机、等离子切割机甚至手动切割工具都能完成下料作业，大幅降低了加工门槛，不需要依赖大型钣金加工设备就能完成主体制作。

　　设备的有效容积设定为350升，这个容积规模既可以满足小型社区单次处理数十公斤生物质原料的需求，又不会因为体积过大导致单人无法完成搬运、组装作业，整体外形尺寸控制在常规板材幅面的拆分范围内，拆分后的所有零部件都可以装入普通货运面包车进行转运，不需要大型货运车辆，适合在乡村、城郊小院等场地有限的区域放置使用。安装时不需要浇筑专门的混凝土基础，只要将场地平整夯实，铺设简单的耐火砖垫层就可以放置设备，安装边界要求低，不需要预留大型设备的检修通道，日常操作只需要在设备正面预留1米左右的操作空间即可。

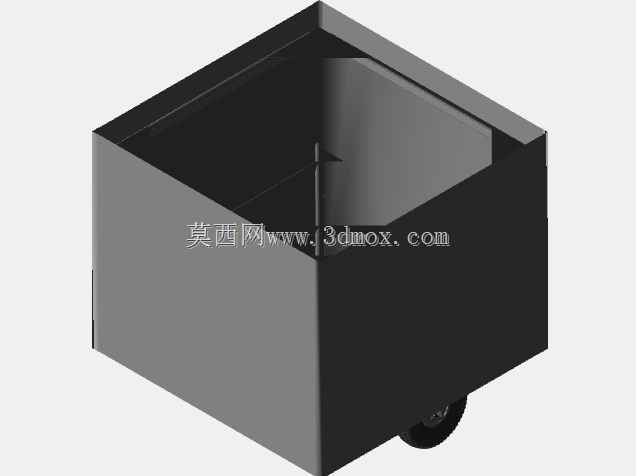

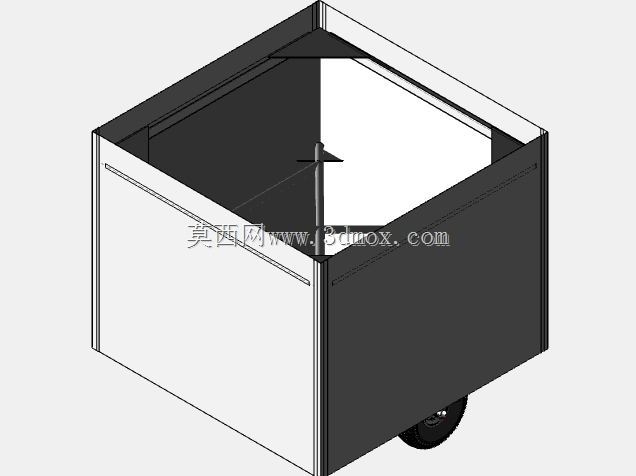

　　窑体周围的防护罩采用1.4毫米厚度的扁钢或者波纹钢制作，这部分结构的核心作用有两个：一是隔热防护，避免炭化作业过程中窑体表面的高温直接接触操作人员，降低烫伤风险，同时减少窑体热量向周边环境的无效散失，提升炭化过程的热效率；二是结构防护，避免外部杂物碰撞窑体主体，同时在户外放置时可以减少雨水对窑体钢板的直接冲刷，延长设备的使用寿命。防护罩的安装采用螺栓拼接的方式，不需要焊接作业，使用者可以根据自己的材料采购情况灵活选择扁钢或者波纹钢作为原材料，两种材料都可以通过螺栓连接完成防护罩组装，不需要复杂的钣金成型工序。

　　在实际使用场景中，这款炭窑可以处理果木修剪枝条、农作物秸秆、木屑压块等多种常见的生物质原料，炭化过程中不需要复杂的电控系统，依靠自然通风就可以完成炭化作业，操作门槛低，没有电工基础的使用者也可以快速掌握操作方法。主体钢板的5毫米厚度选择经过了实际工况验证，既可以承受炭化过程中的高温灼烧，保证设备有足够的结构强度，在多次冷热循环后不会出现明显的结构变形，又不会因为板材过厚导致设备整体重量过大，增加搬运和组装的难度。

　　设计过程中特意规避了所有需要定制加工的异形零部件，所有连接部位都采用标准规格的螺栓紧固件，不需要专门定制非标连接件，设备使用过程中如果出现零部件损坏，使用者可以在本地五金店采购对应的标准件进行更换，不需要联系厂家定制配件，大幅降低了设备的后期维护成本。对于DIY爱好者来说，整个组装过程只需要扳手、角磨机等常规家用工具就可以完成，不需要专业的焊接设备、机加工设备，两个人配合就可以在半天时间内完成整台设备的组装作业。

　　从结构细节来看，窑体的拼接边都预留了足够的螺栓连接孔位，孔位间距经过优化，既保证连接后的结构密封性，减少炭化过程中的漏气问题，又不会因为孔位过密增加不必要的加工工作量。防护罩与窑体主体之间预留了30毫米的空气隔热层，利用静止空气的隔热性能进一步降低防护罩外表面的温度，即使在炭化作业的高温阶段，防护罩外表面的温度也可以控制在安全范围内，避免误触造成的伤害。设备的进料口和出炭口都采用快拆式的盖板结构，密封采用常规的耐火石棉绳作为密封材料，更换方便，密封效果可靠，可以满足炭化过程中的控氧需求。
