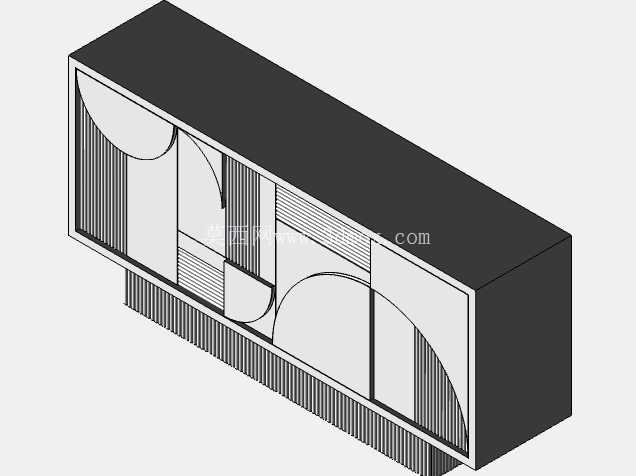

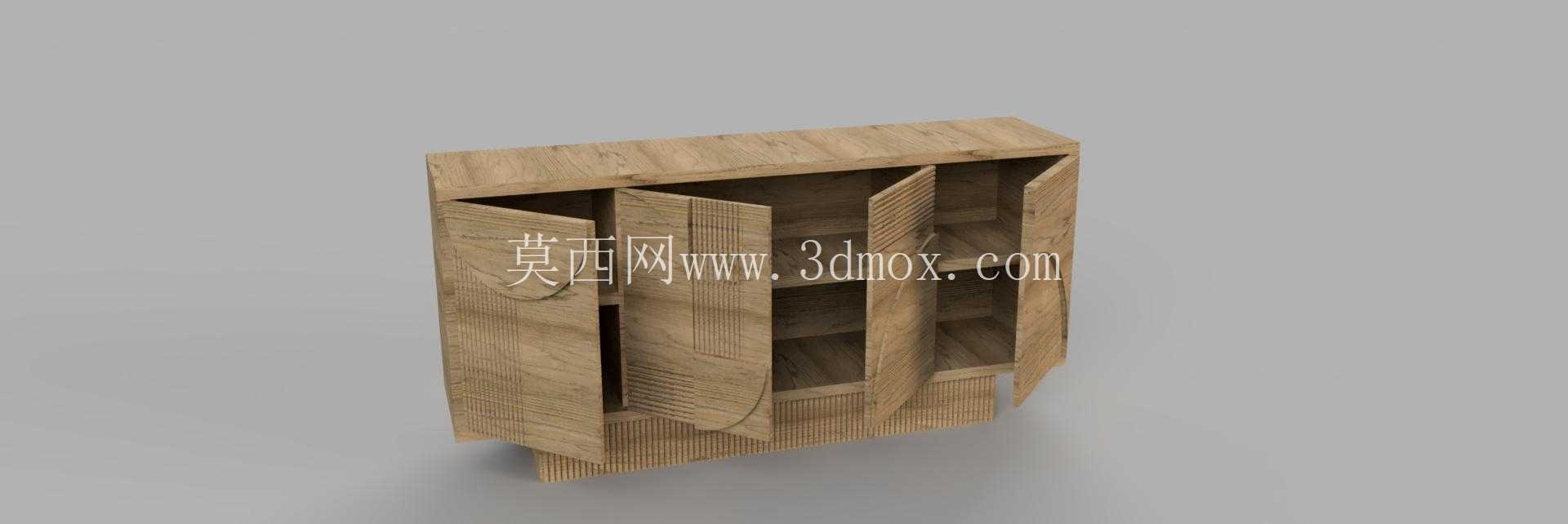

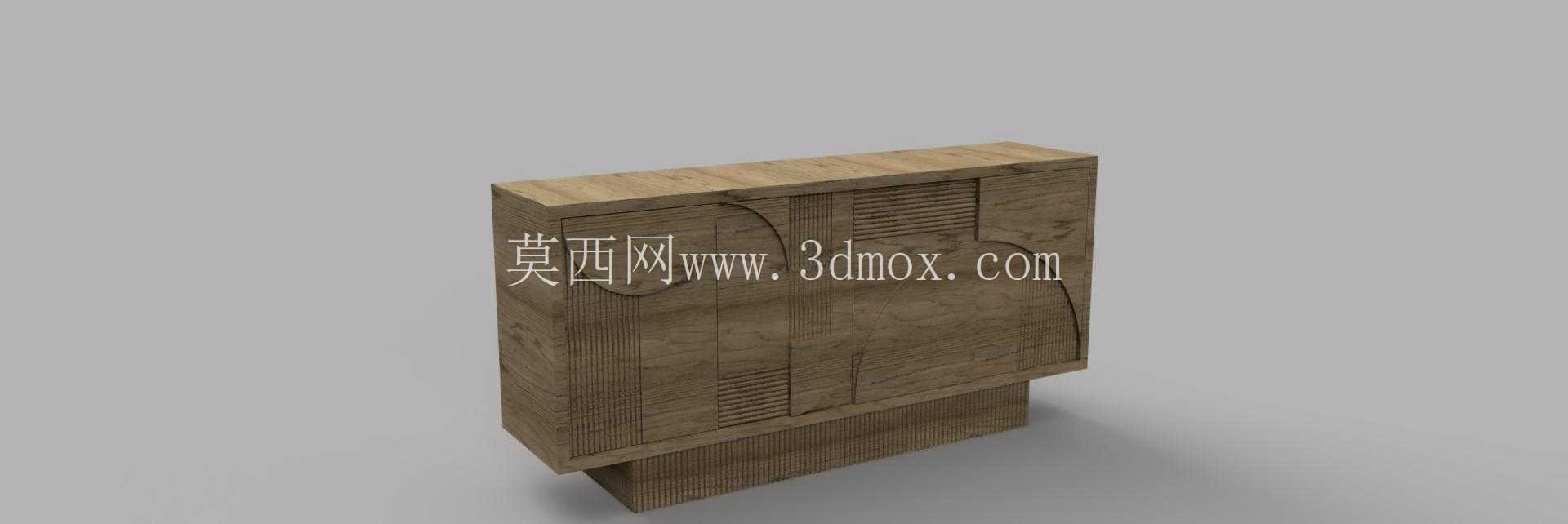

这款装饰艺术橱柜的三维结构设计,首先围绕空间适配性做了全维度的尺寸边界约束,整体外轮廓控制在长170cm、高80cm、进深38cm的区间内,这个尺寸设定充分考虑了中小户型玄关、客厅边角区域的摆放需求,不会占用过多通行空间,同时能保证足够的内部储物容积。底部支撑底座单独做了结构强化设计,尺寸为长128cm、高15cm、进深34cm,略窄于柜体主体,既形成视觉上的悬浮层次感,也能让柜体重心更稳定,避免日常磕碰导致的倾倒风险,底座与主体的连接位置预留了标准的五金件安装孔位,可适配常规的角码、膨胀螺丝固定方案,安装时无需额外打孔改位。
内部储物空间做了分层分区的精细化规划,上层设置2个独立隔层,单隔层尺寸为长40cm、高27cm、进深32cm,适合放置小型装饰摆件、日常随身物品、钥匙收纳盒等尺寸偏小的物件,隔层板采用可调节结构设计,预留了多档位的层板托安装槽,用户可根据存放物品的实际高度灵活调整层间距,避免空间浪费。上层还单独设置1个通长隔层,尺寸为长79cm、高22cm、进深32cm,可横向放置长条状的装饰画、卷轴、长形收纳盒等物品,填补了小隔层无法存放长件物品的功能空白。下层区域设置2个独立隔间,单隔间尺寸为长40cm、高30cm、进深32cm,可容纳稍大尺寸的鞋盒、手提包、日常工具收纳箱等物件,隔间内部做了圆角处理,避免取放物品时磕碰划伤。下层同样配置1个通长隔层,尺寸为长79cm、高27cm、进深32cm,可放置较大尺寸的书籍、收纳箱、换季鞋履等物品,整体储物空间的分区覆盖了不同尺寸物品的存放需求,没有冗余的无效空间。
外观设计上融合了装饰艺术风格的几何元素,柜体正面采用不对称的几何线条分割,搭配不同方向的肌理纹理,一部分区域做竖向格栅纹理,一部分区域做平整面板搭配圆弧线条装饰,既保留了木质家具的温润质感,又通过几何造型的变化避免了普通储物柜的单调感,适配复古风、工业风、中古风等多种室内装修风格,既可以作为玄关柜放置入户区域承担进门收纳功能,也可以作为边柜放置在客厅沙发旁、餐厅侧墙,承担展示与储物双重作用,甚至可以作为矮电视柜放置在小户型客厅,承载电视与周边影音设备的摆放需求。
结构设计层面,所有板材的拼接位置都做了榫卯结构的预留位,同时兼容现代五金连接件的安装方案,既可以实现传统实木家具的榫卯组装,也可以采用三合一连接件做平板化包装运输,降低物流运输成本。柜体边缘全部做了3mm的圆角倒边处理,避免日常使用过程中的尖锐边角磕碰,尤其适合有老人、儿童的家庭使用。柜门的开合位置预留了暗藏式拉手的安装槽,无需外装明拉手,保持正面几何造型的完整性,同时避免明拉手勾挂衣物的问题。整体模型的结构拆分完全符合实际家具生产的工艺要求,每个部件的尺寸都适配常规板材的开料规格,不会产生过多的边角料浪费,可直接对接生产端做拆单生产,也可作为室内设计方案中的家具选型参考,用于效果图渲染、空间布局模拟等场景,帮助设计师快速完成空间方案的搭建,直观呈现家具摆放后的实际空间效果。
