减压阀用多孔限位金属盘结构设计

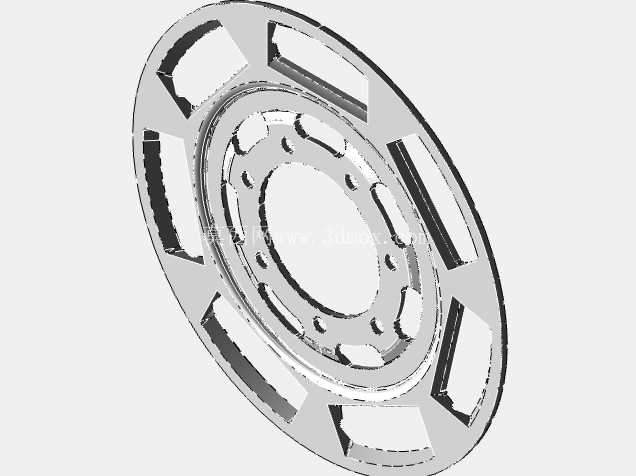

　　这款盘类零件是减压阀内部的核心配套构件，在流体压力调控回路里承担着阀芯行程限位、流道匀流整流、弹性组件承托定位的多重作用，并非普通的装饰或承托盘件。从结构细节来看，零件整体为薄型圆环构型，中心开设大尺寸通孔，用于穿过减压阀的阀杆或阀芯主轴，中心孔周边均匀分布多组小型安装孔，用于通过紧固件与阀芯组件或弹簧座实现刚性连接，避免调压过程中零件出现周向转动或轴向窜动。外圈区域采用对称式镂空开槽设计，一方面可以大幅降低零件自身重量，减少阀杆运动过程中的附加惯量，提升调压响应速度，另一方面镂空区域可作为流体的过流通道，让经过初步节流的介质能够均匀通过盘件，避免局部流道出现涡流、紊流导致的压力波动，同时也能减少介质对零件的持续冲蚀，延长组件使用寿命。

　　在实际工况适配层面，这类盘件通常安装在减压阀的弹簧腔与节流腔之间的过渡位置，外圆尺寸需要与阀体内腔的安装止口形成间隙配合，配合公差一般控制在H7/g6区间，既保证盘件不会在腔体内出现径向晃动，又能预留足够的热膨胀余量，避免高温介质工况下零件受热胀死影响动作。厚度方向的尺寸需要匹配弹簧的预压行程，盘件的两个端面都需要经过平磨处理，平面度公差控制在0.02mm以内，保证弹簧端面与盘件完全贴合，避免弹簧受压时出现偏斜，导致调压精度下降、密封面偏磨泄漏等问题。

　　设计这类盘件时，首先要结合减压阀的额定通径、额定工作压力确定基础尺寸参数：通径越大的减压阀，对应的盘件外圆尺寸越大，同时需要根据介质的流速、腐蚀性选择对应的材质，常规水系统、压缩空气系统多采用304不锈钢材质，高压、腐蚀性介质工况则会选用316L不锈钢或黄铜材质，兼顾强度与耐蚀性。镂空槽的数量、宽度需要经过流场仿真验证，既要保证足够的过流面积，避免盘件本身成为流道的节流元件影响减压阀的额定流量，又要保证盘件的结构强度，在承受弹簧最大预紧力、介质反向冲击压力时不会出现塑性变形。中心安装孔的位置度公差需要严格控制，保证与阀杆的同轴度，避免盘件安装后出现偏摆，刮擦阀体内壁或影响阀芯的对中精度。

　　从安装边界来看，盘件的轴向安装位置需要与阀芯的最大开启行程匹配，当阀芯达到最大开度时，盘件的上端面刚好与阀体内腔的限位台阶接触，避免阀芯过度位移导致密封面撞击损坏，同时盘件的下端面需要与弹簧端面完全贴合，保证弹簧的弹力能够均匀传递到阀芯组件上，确保调压过程中压力输出稳定，不会出现压力跳变、啸叫等问题。在日常的减压阀维护拆解中，这类盘件也是重点检查的部件，需要查看镂空槽是否有介质杂质堵塞、端面是否有冲蚀磨损、安装孔是否有变形滑丝，一旦出现超过公差范围的磨损或变形，就需要及时更换，避免影响整个减压阀的调压精度与运行稳定性。在三维建模过程中，这类盘件的建模重点在于对称特征的阵列、安装孔的位置度约束，以及镂空槽的圆角过渡处理——所有的棱边都需要做R0.5以上的圆角，避免应力集中，同时减少介质冲蚀的尖角效应，建模完成后还需要做干涉检查，确认盘件在全行程运动过程中不会与阀体内壁、弹簧、阀杆等周边零件发生运动干涉，保证装配后机构动作顺畅。
