金属铸造壳体类选角结构三维数模

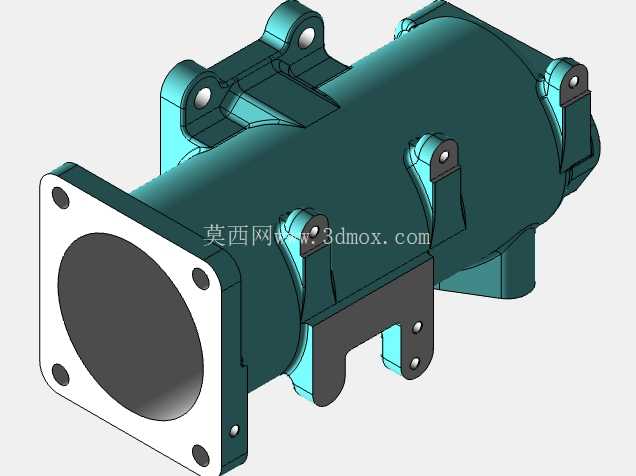

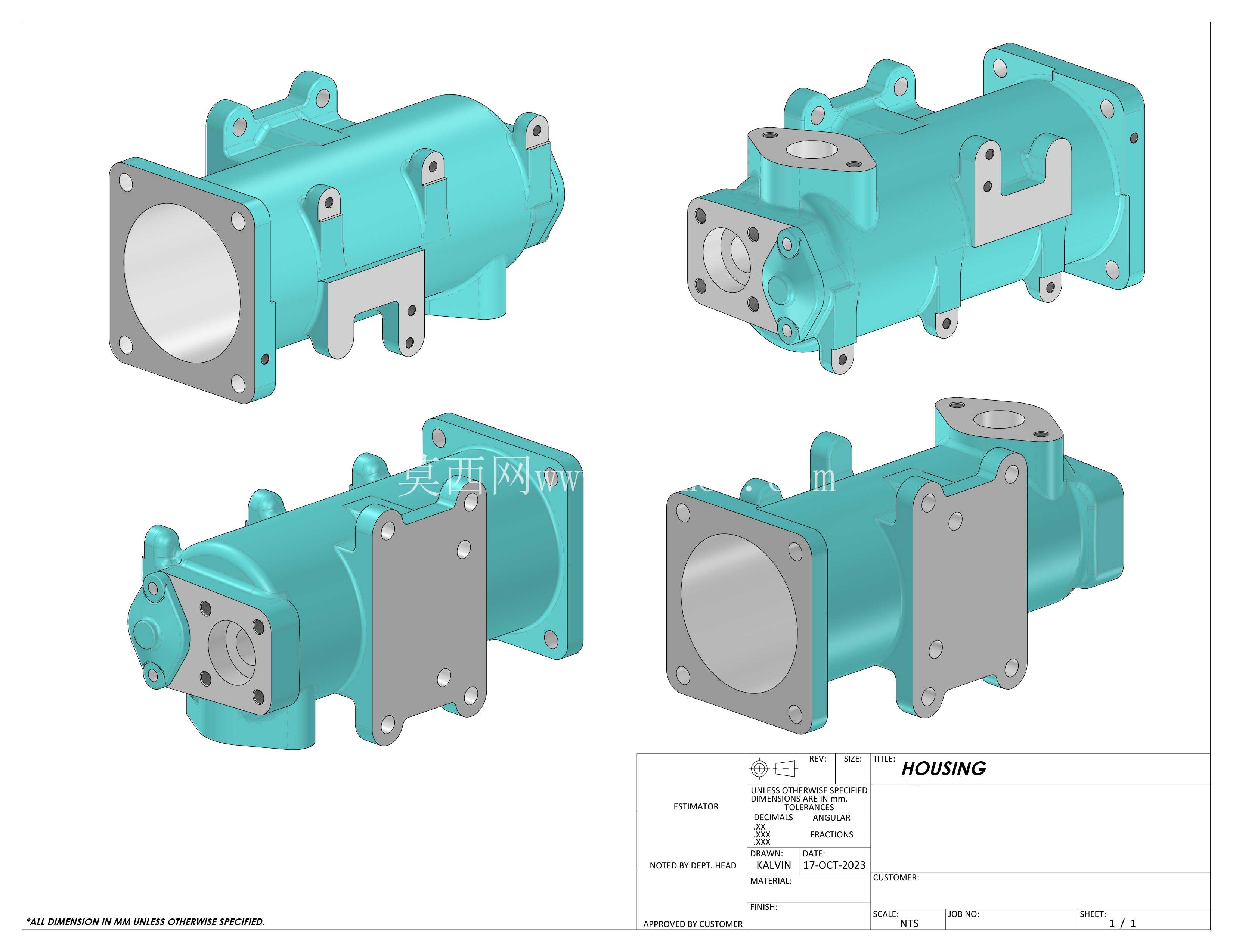

　　在流体输送管网、工业液压动力单元、工艺介质调压回路的现场安装场景里，这类铸造壳体选角部件是减压阀类产品的核心承压载体，日常承担着介质流道转向、压力缓冲、内置组件安装定位的多重作用，区别于普通焊接结构的流道部件，一体铸造成型的壳体能在高压工况下减少焊缝渗漏风险，适配水、液压油、低腐蚀性工业介质的长期输送需求。从结构设计逻辑来看，该部件的流道走向采用了直角转向的布局，能在有限的安装空间内完成管路方向的90度切换，避免管路布设时额外增加弯头配件带来的流阻损失与泄漏点。

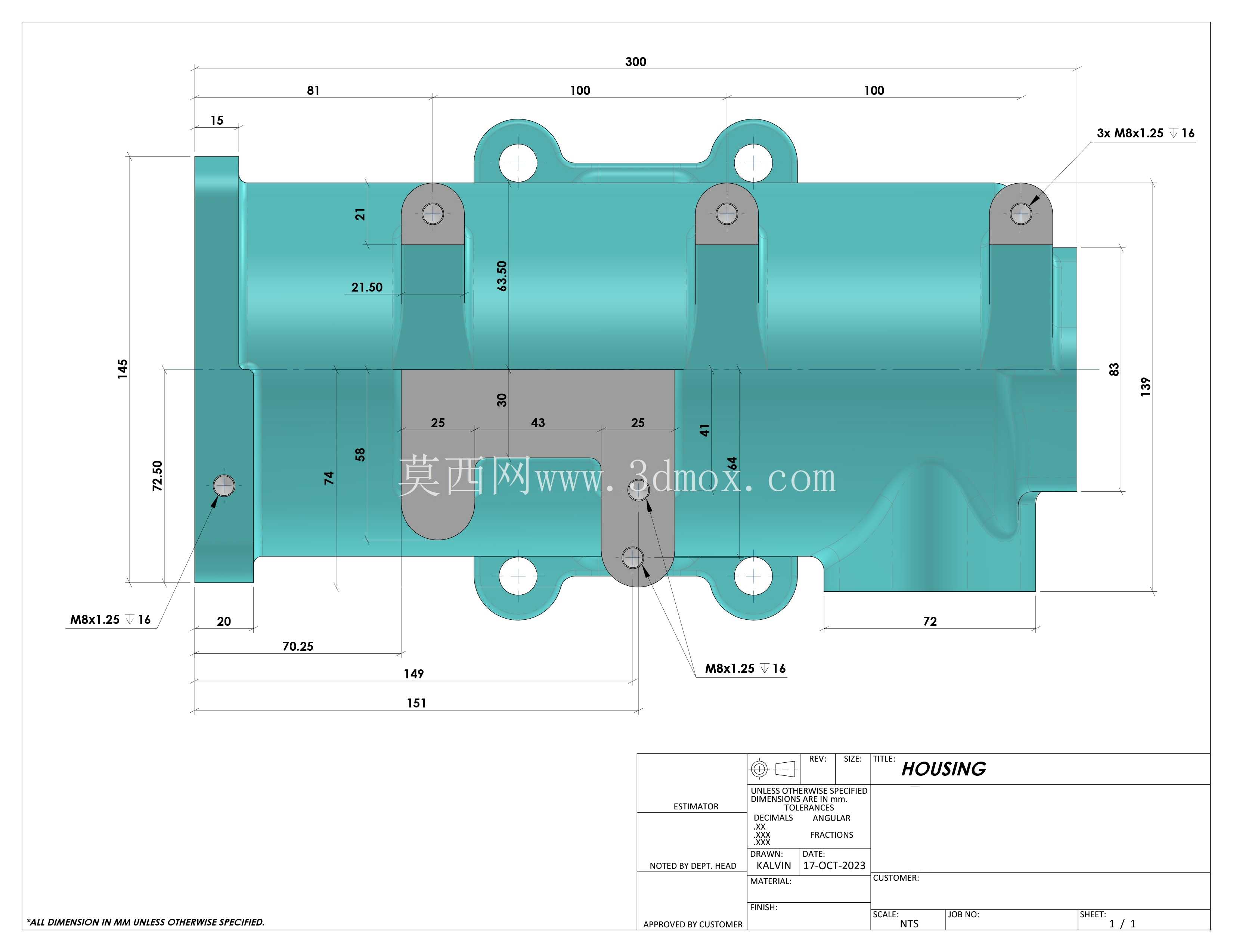

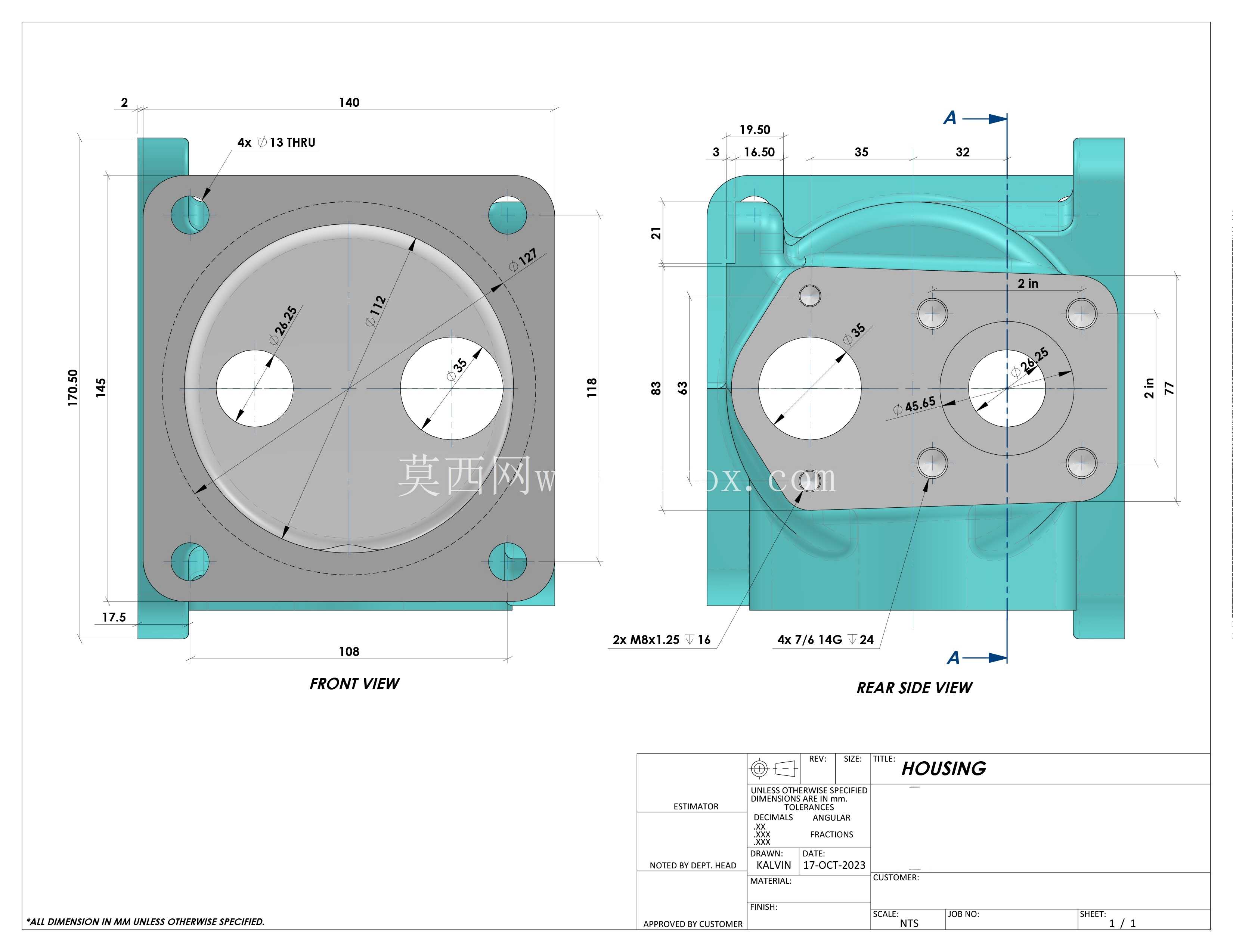

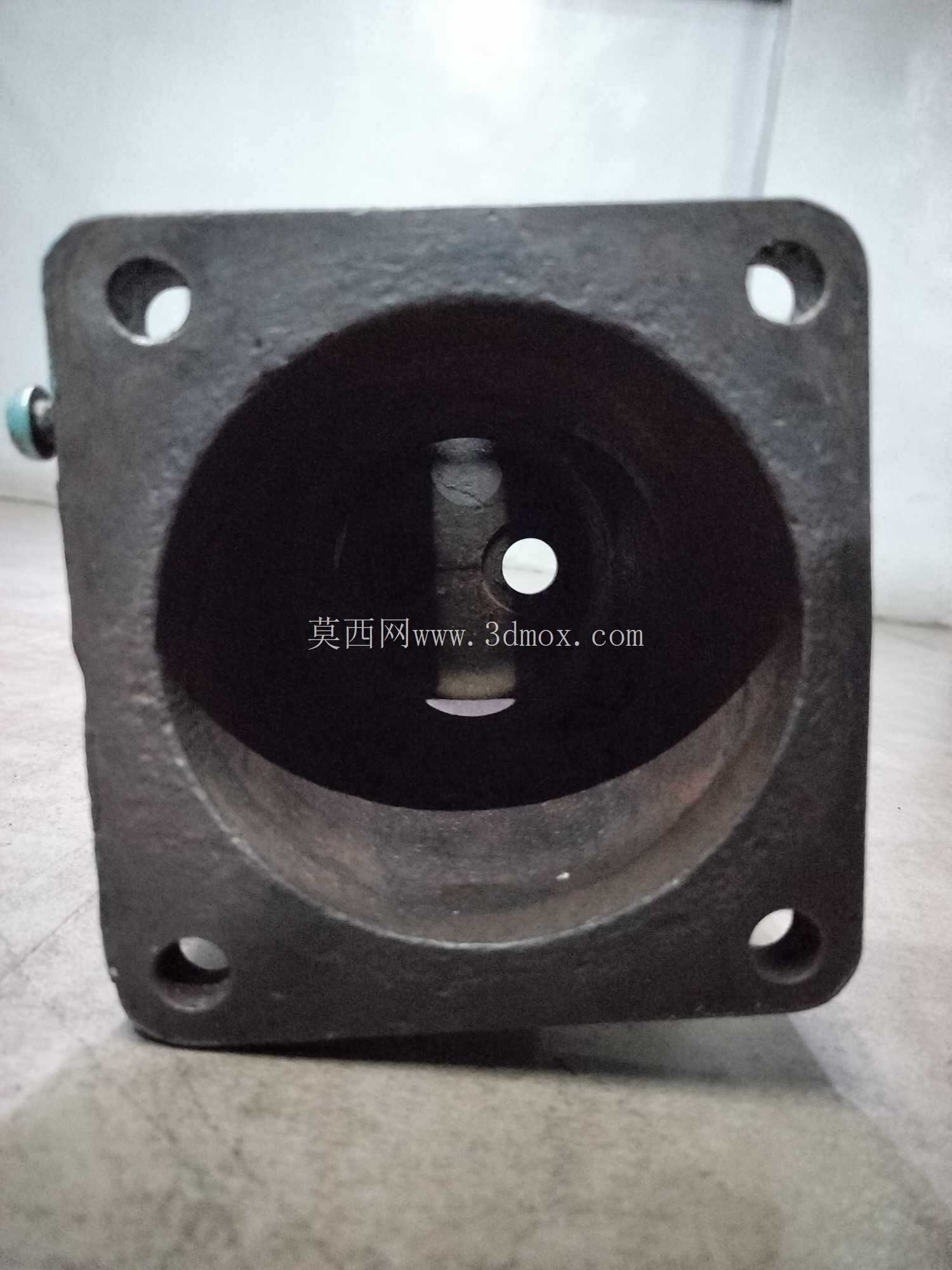

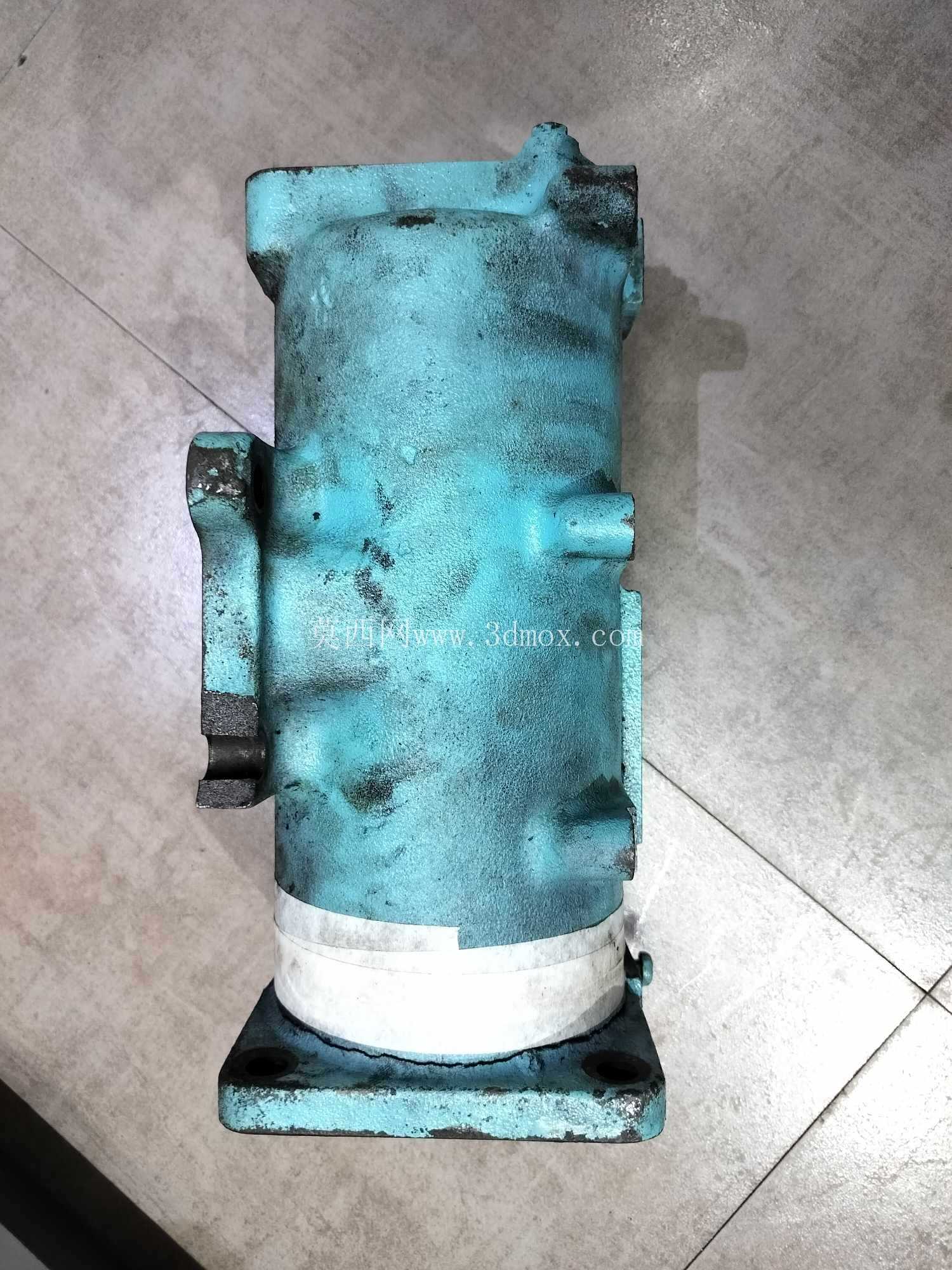

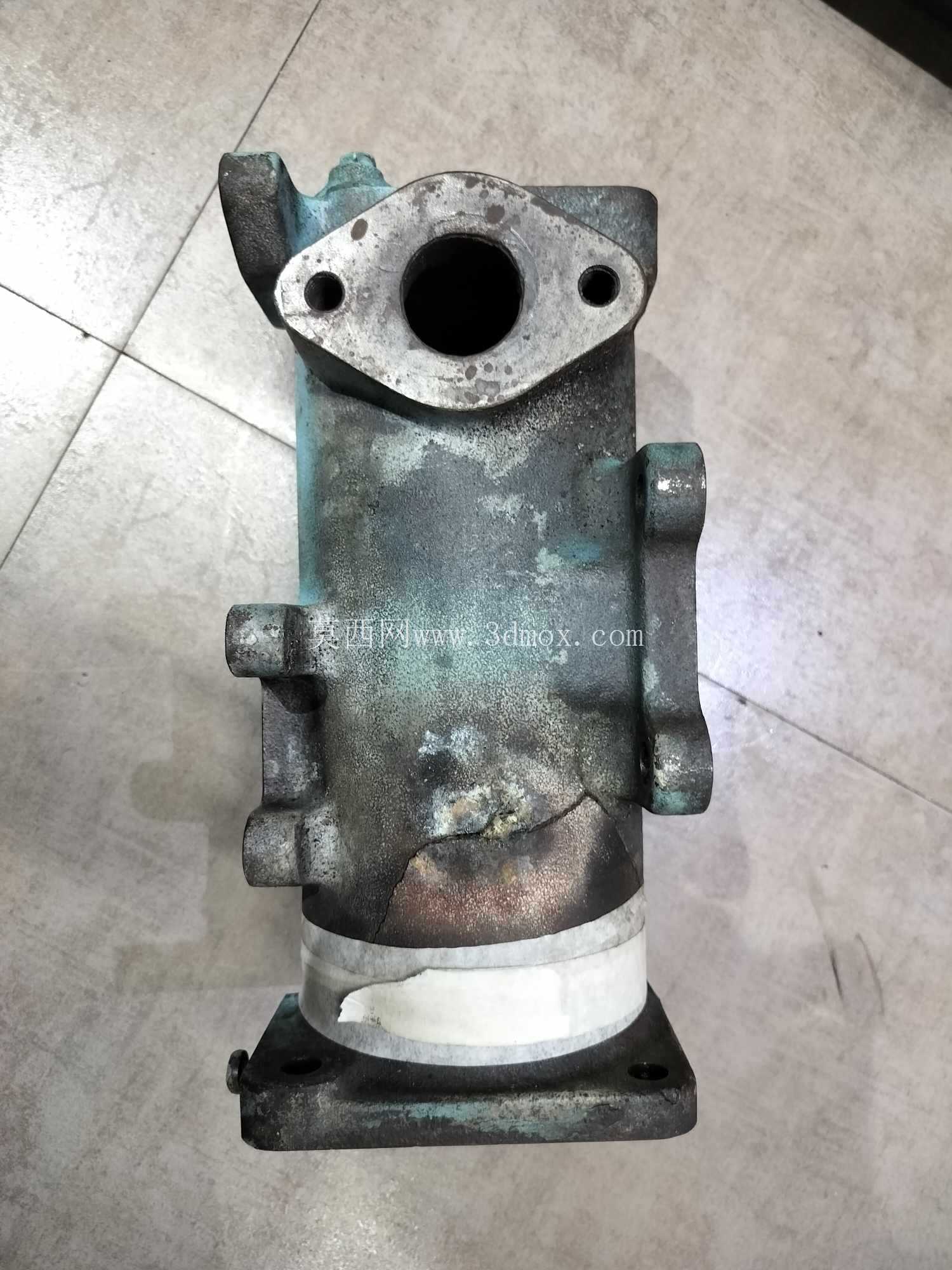

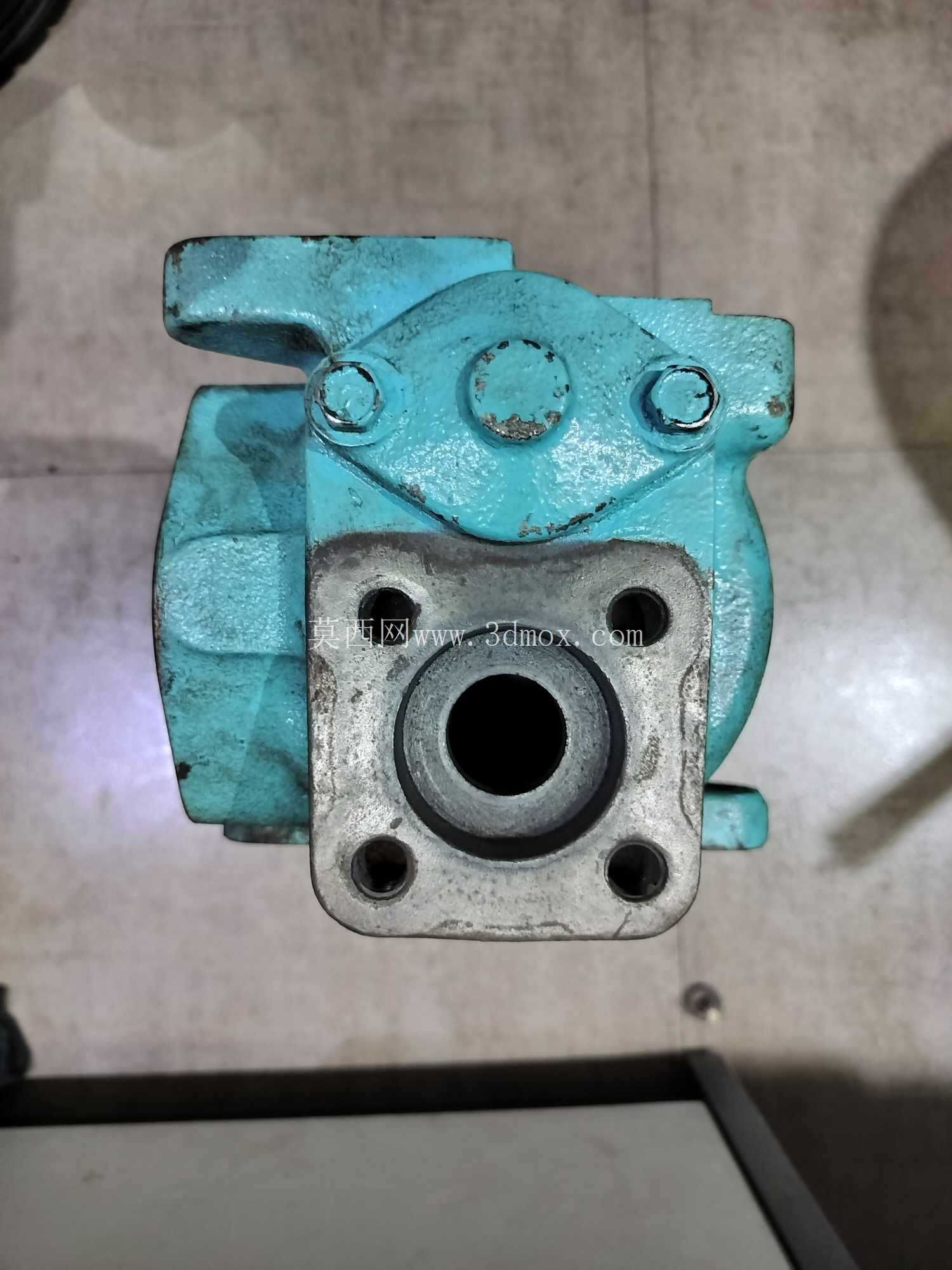

　　壳体两端的法兰安装面做了加厚处理，法兰面上的螺栓孔位采用对称排布设计，安装时可根据现场管路走向选择四个方向的对接角度，适配不同布设方向的管路对接需求，法兰密封面预留了密封圈安装槽位，装配时搭配对应压力等级的密封垫片即可满足端面密封要求，无需额外加工密封结构。壳体侧面的凸台结构用于安装调压组件、压力检测接头等附属配件，凸台位置的壁厚做了局部加厚处理，避免钻孔攻丝后出现壁厚不足导致的承压能力下降问题，凸台上的安装孔位同轴度公差控制在0.05mm以内，保证后续装配的阀芯、调节杆等运动部件不会出现卡滞问题。

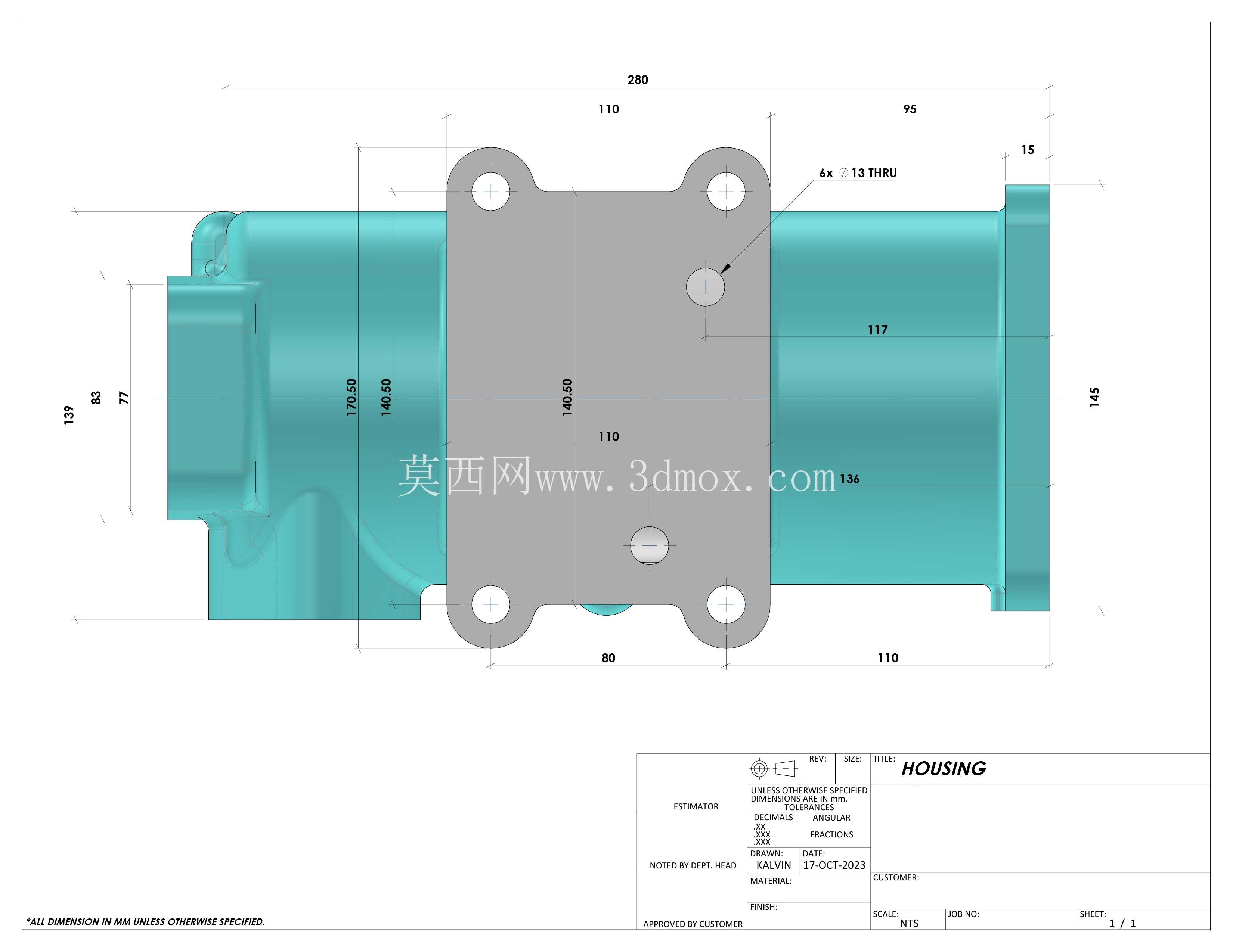

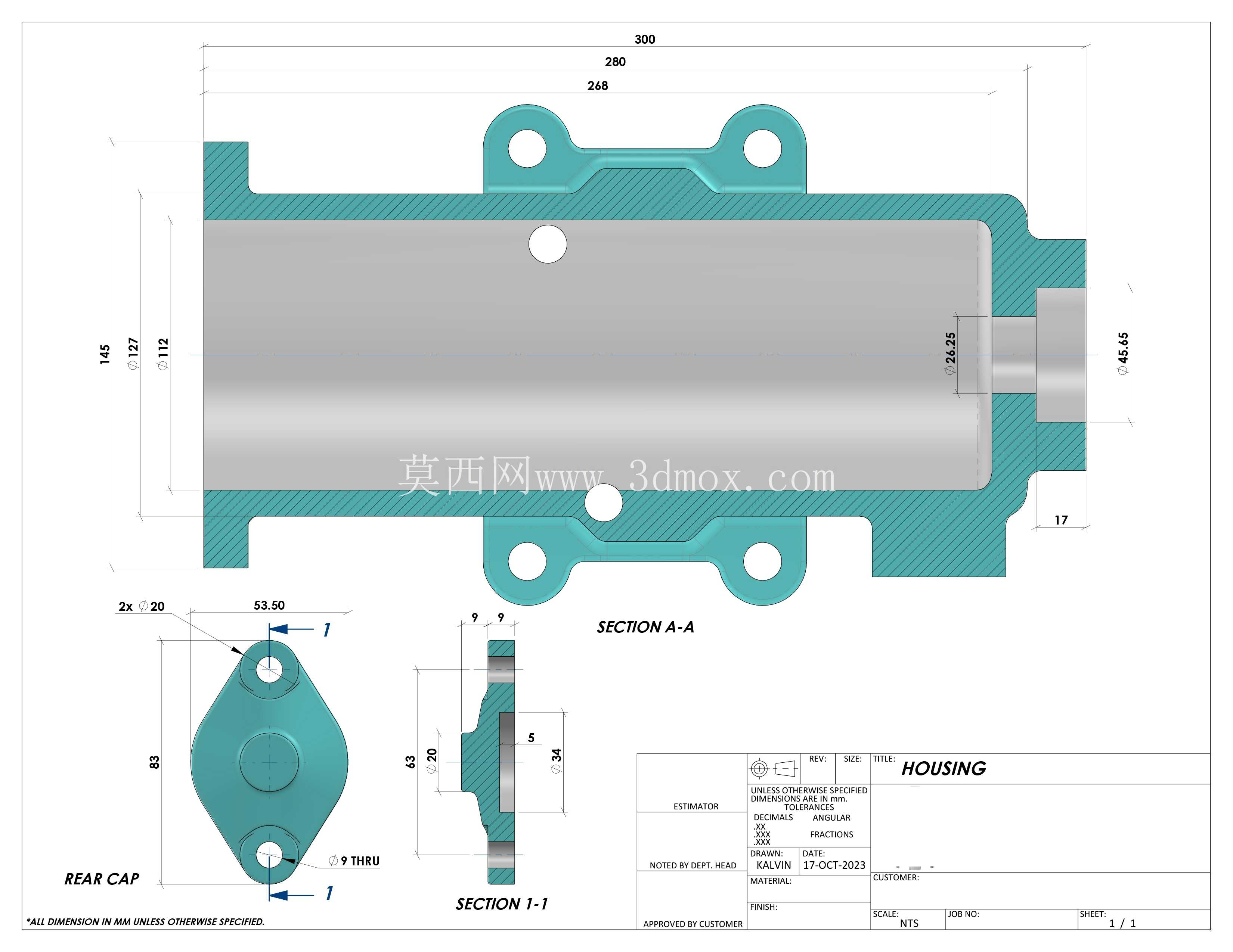

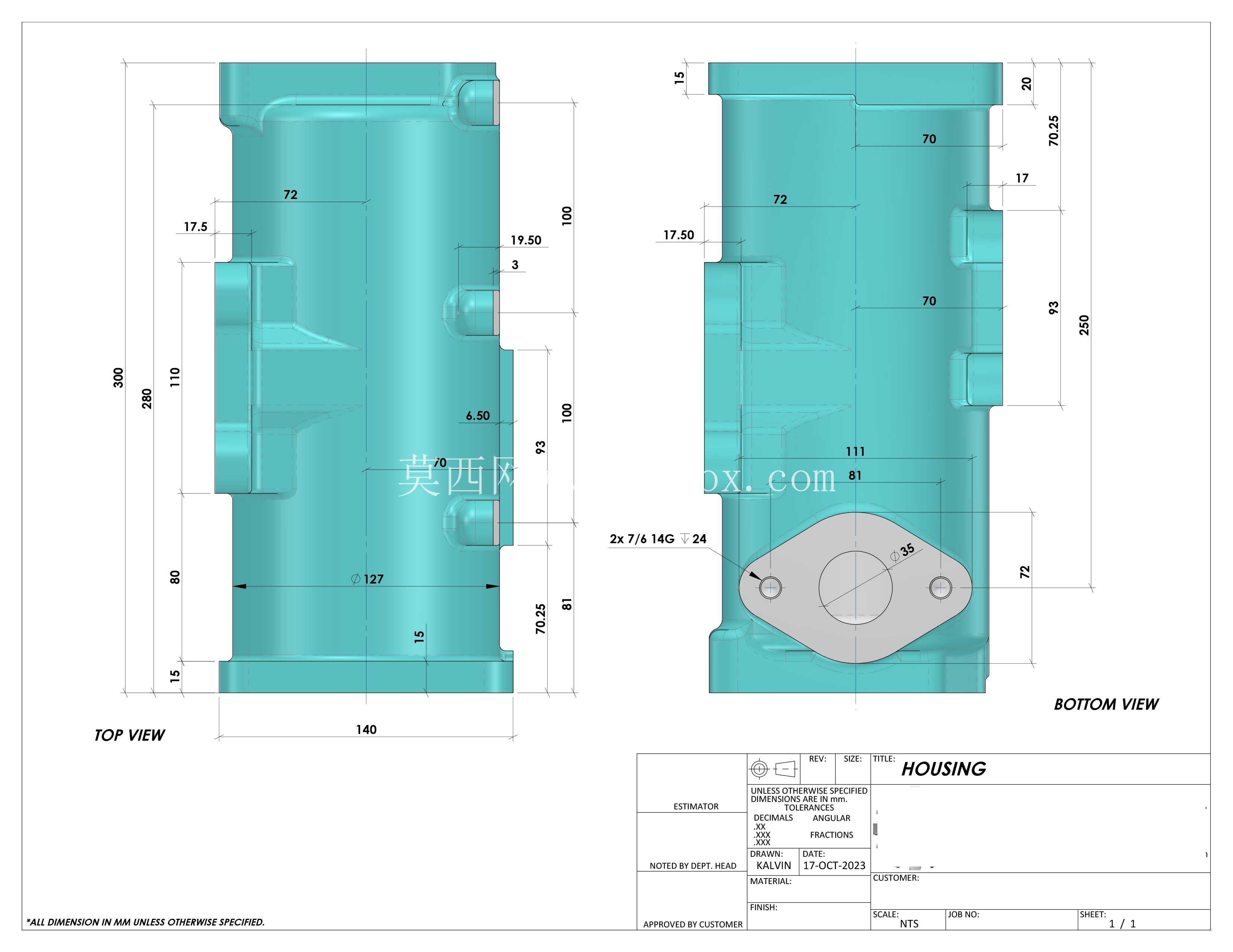

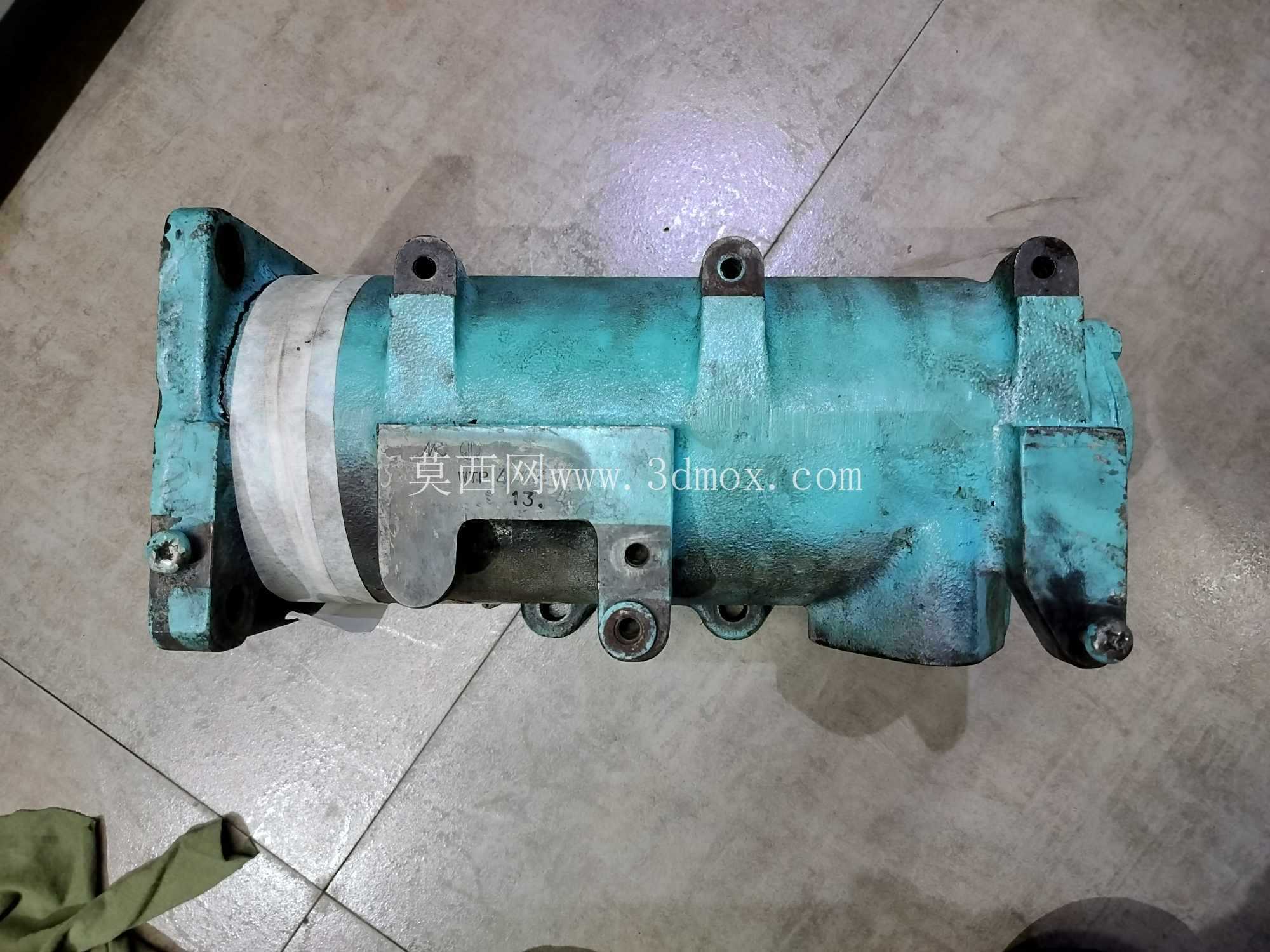

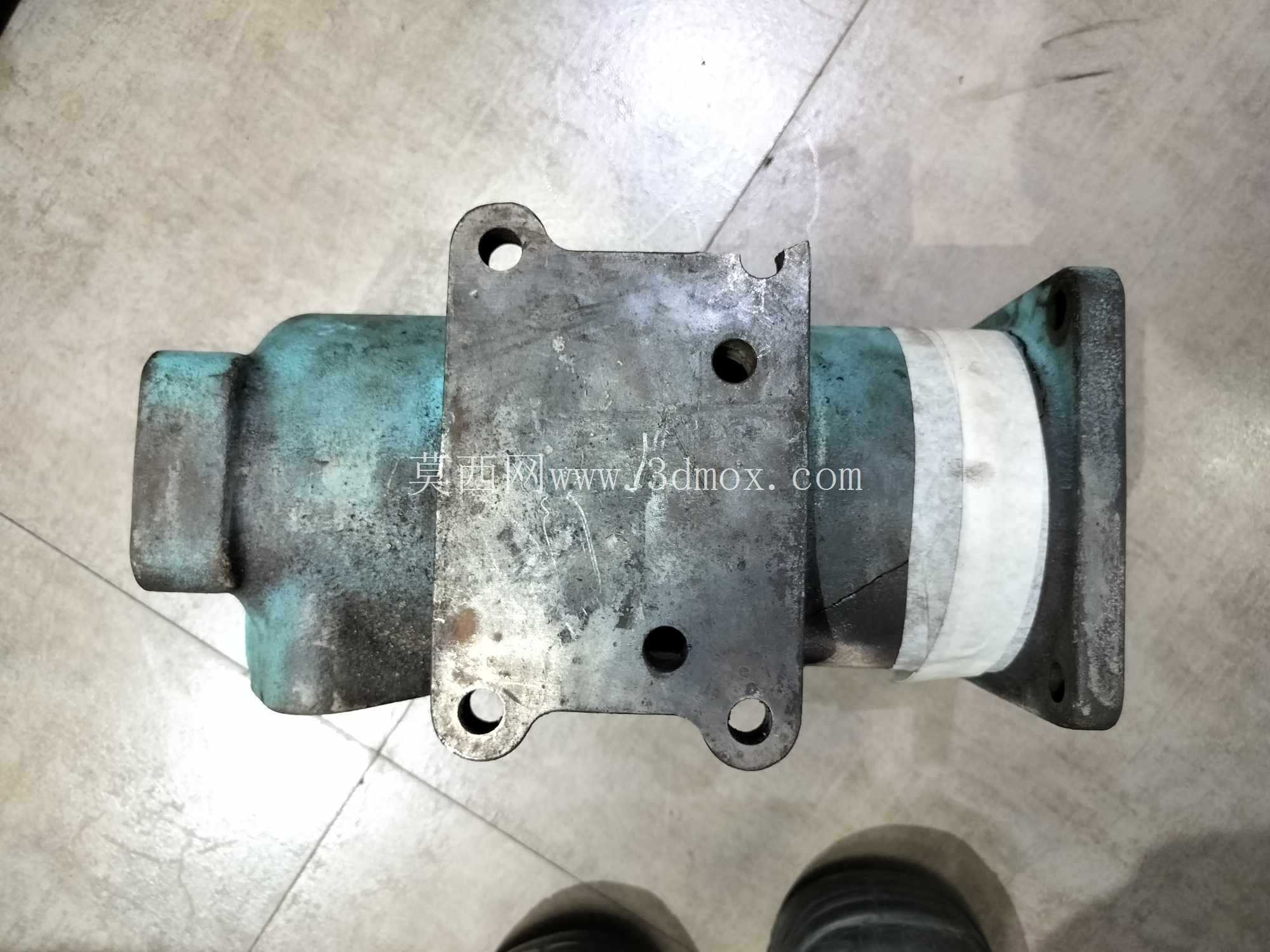

　　从安装边界尺寸来看，该壳体的主体流道通径与对接法兰的尺寸匹配常规工业管路的通径规格，整体轴向长度控制在同通径直角弯头的1.2倍范围内，不会占用过多的管路安装空间，壳体外部的安装支脚预留了固定螺栓孔，可直接将阀体固定在设备支架或者管廊架上，减少管路承重带来的接口变形风险。建模过程中针对铸造工艺的需求做了专门的结构优化，所有内壁转角处都做了R3以上的铸造圆角，避免浇铸时金属液充型不畅出现冷隔、缺肉等铸造缺陷，壳体外壁的拔模斜度设置为1.5度，满足砂型铸造的脱模要求，壁厚整体控制在8mm，局部承压区域加厚至12mm，既保证了1.6MPa公称压力下的结构强度，又不会因为壁厚过大导致铸件冷却时出现缩孔、缩松缺陷。

　　在实际工况应用中，这类选角壳体的内部流道做了流线型过渡处理，介质在转向处不会出现明显的紊流区，能有效降低介质流动时的噪音与压力损失，相比普通直角弯头搭配减压阀的组装结构，一体铸造的选角壳体将流道转向与阀体功能集成在一起，减少了两个连接密封点，长期运行的渗漏概率可降低40%左右，同时整体结构的刚性更强，在管路出现水锤冲击时，不会因为接口过多出现应力集中导致的部件损坏。针对不同的使用场景，该壳体的外部安装位预留了拓展空间，可根据需求加装压力传感器、流量监测探头等配件，无需对壳体主体结构进行二次加工，适配智能化流体管控系统的改造需求。建模时对所有安装面的平面度公差、孔位位置度公差都做了明确的标注，后续生产加工时可直接作为工艺参考，铸件完成后仅需对法兰密封面、组件安装凸台面进行精加工即可满足装配要求，加工余量控制在1.5mm，减少后续机加工的工时与材料损耗。
