多自由度工业机械臂结构三维设计

　　这套机械臂的结构设计，核心面向3C电子零部件装配、小型五金件上下料、实验室精密试样搬运这类对重复定位精度有要求的作业场景，区别于大负载重载机械臂，其结构更偏向轻量化、高响应速度的设计取向，适配工位空间紧凑、动作节拍快的生产线布局需求。从实际作业用途来看，该机械臂可搭配不同形式的末端执行器，完成工件的抓取、移位、精准放置，也可集成点胶、螺丝锁付、小型工件焊接等作业工具，替代人工完成重复性高、定位精度要求严苛的工序，降低人工操作的误差率，适配多品种小批量的柔性生产需求，在小型自动化工作站、教学实训平台、精密装配产线中都能找到适配的应用位置。

　　在功能特性的设计考量上，各关节的转动范围经过反复校核，大臂回转关节可实现基座平面内360度全周转动，不存在作业死角，小臂俯仰关节的摆动角度覆盖了从水平伸展到垂直收拢的全区间，腕部设置两个正交转动自由度，可带动末端执行器完成任意空间姿态的调整，满足复杂工位的多角度作业需求。关节处的传动结构采用谐波减速搭配伺服直驱的布局思路，既保证了传动过程的回程间隙控制在极小范围内，也能让各关节的动作响应速度匹配高速节拍的生产要求，臂体内部预留了走线槽空间，可将动力线缆、信号线缆全部内置，避免作业过程中线缆剐蹭周边设备，也减少了线缆外露带来的老化、磨损风险，提升长期运行的可靠性。

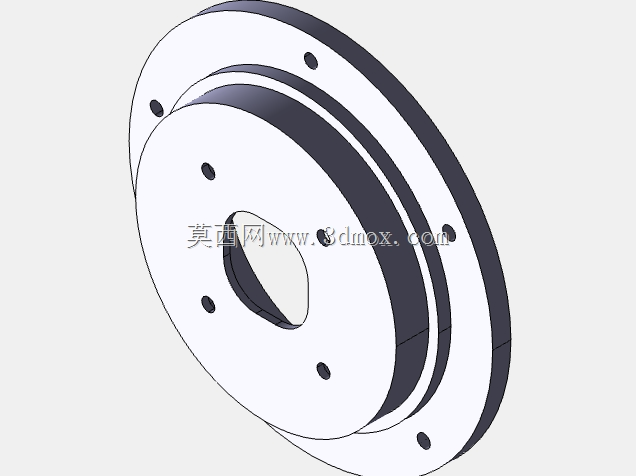

　　设计过程中优先做了安装边界的尺寸校核，基座的安装法兰采用标准圆形止口定位，止口直径、螺栓孔分布圆尺寸都匹配市面常见的自动化工作站安装台面规格，不需要额外做转接法兰就能直接固定在标准型材工作台或者设备机架上。臂体完全伸展时的最大作业半径控制在800mm范围内，完全收拢时的横向占用尺寸不超过300mm，适配宽度1米以内的小型工作站布局，不会因为臂体伸展尺寸过大导致工位周边需要预留过多安全空间，浪费车间的有效使用面积。末端执行器的安装接口采用标准ISO法兰连接形式，可直接适配市面常见的气动夹爪、电动夹爪、小型作业工具，不需要额外设计转接件，降低用户的二次改造成本。

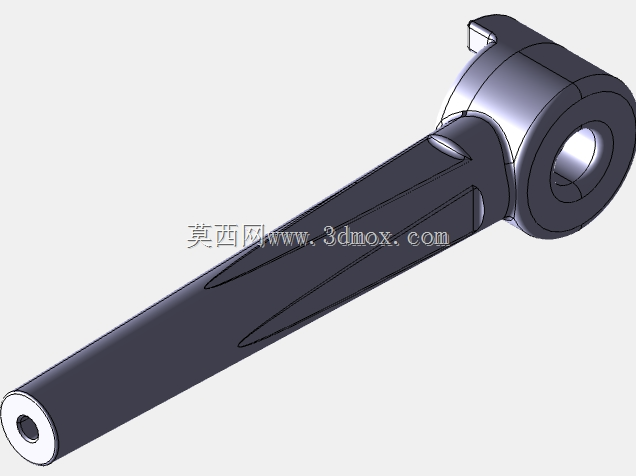

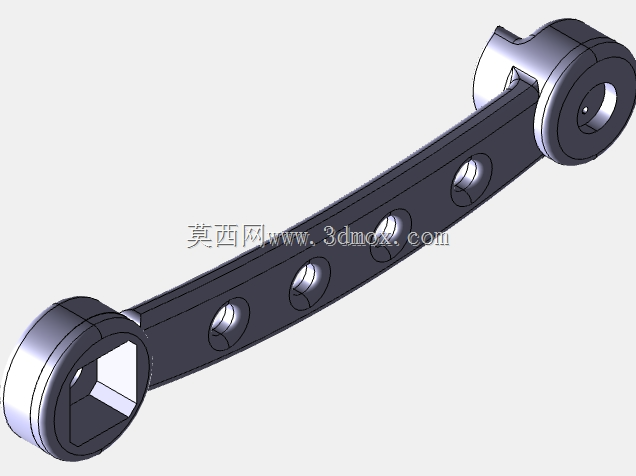

　　结构强度校核阶段，针对臂体全伸展的最恶劣受力工况做了有限元分析，大臂、小臂的主体结构采用变截面薄壁设计，在保证整体刚性、末端负载下形变量不超过0.02mm的前提下，尽可能削减了臂体的自身重量，降低关节驱动的负载冗余，提升动作过程的平稳性，减少启停阶段的抖动。各关节的密封结构采用迷宫式密封搭配防尘圈的设计，可阻挡车间内的金属碎屑、粉尘进入关节传动腔，适配一般机加工车间、电子装配车间的环境使用要求，不需要额外加装复杂的防护外罩就能满足长期运行的防护需求。关节处的限位结构同时做了机械硬限位和软件软限位的双重设计，机械硬限位可在软件限位失效时阻挡关节超程转动，避免臂体撞击周边设备造成结构损坏，软件限位则可根据实际工位的作业范围自定义设置转动角度区间，不需要调整机械结构就能适配不同工位的作业边界要求。

　　从实际落地的适配性来看，这套机械臂的结构拆分逻辑充分考虑了加工和装配的工艺性，所有零部件的加工公差都标注了合理的配合等级，臂体的连接部位采用定位销加螺栓紧固的形式，装配时不需要复杂的专用工装就能完成各关节的同轴度校准，后期维护时拆卸单个关节也不会影响其他部位的装配精度，降低了设备的后期维护成本。基座内部预留了驱动器、控制模块的安装空间，可将控制元件全部集成在基座内部，不需要额外配置独立的电气柜，进一步减少了整套设备的占用空间，适配小型化、集成化的自动化工作站搭建需求。
