双轮式航空起落架缓冲支撑结构

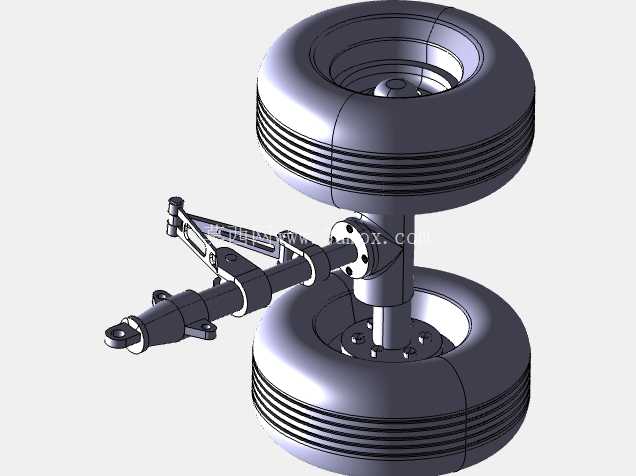

　　这套双轮式航空起落架结构主要面向中小型固定翼飞机的着陆支撑场景，承担飞机在地面滑跑、转弯、制动、停放以及着陆瞬间冲击载荷传递的任务。整体构型采用上下串列布置的双机轮形式，轮体之间通过中央承力支柱连接，侧向伸出的作动筒与连杆机构负责收放联动和姿态锁定，能够在飞行阶段将起落架收纳至机身或机翼舱内，在起降阶段放下并形成稳定支撑。

　　从实际使用角度看，起落架并不是单纯的轮架，而是飞机与地面之间的载荷过渡部件。着陆时，轮胎先接触跑道，垂向冲击经过轮轴、支柱和缓冲结构逐级衰减，避免硬冲击直接传入机身框架；地面滑跑时，机轮需要承受垂向静载、制动扭矩、侧向转弯力以及不均匀道面带来的附加弯矩。双轮布局相比单轮结构，能够把轮载分配到两个接触区域，降低单胎接地压力，同时在轮胎失效或道面局部不平时保留一定冗余支撑能力，对跑道适应性更好。

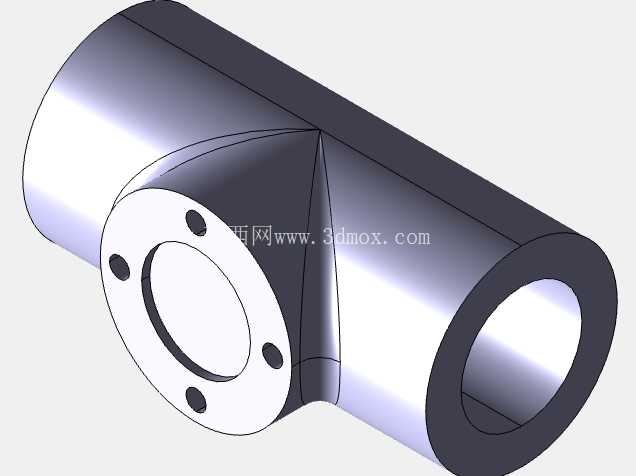

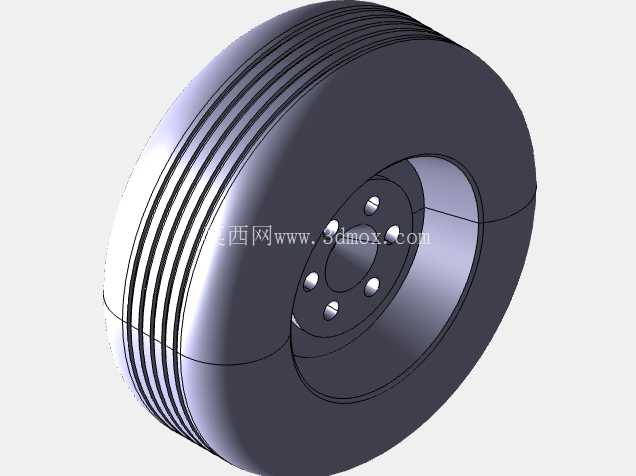

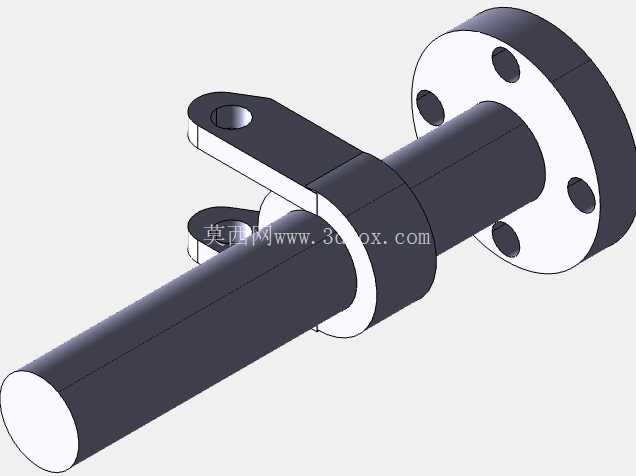

　　结构设计上，中央支柱承担主要垂向载荷，外形为圆柱承力段与安装法兰组合，法兰周向布置连接孔，用于与上部机身接头或缓冲套筒配合。支柱下端延伸至机轮安装位置，轮轴区域保留轴承和轮毂安装边界，轮胎外圈带有多道环向沟槽，既体现橡胶胎面的形态，也用于表达接地摩擦与排水特征。机轮轮毂中心设置轴孔和周向固定特征，便于在三维环境中检查轮轴同轴度、轮胎转动包络以及刹车组件的布置空间。

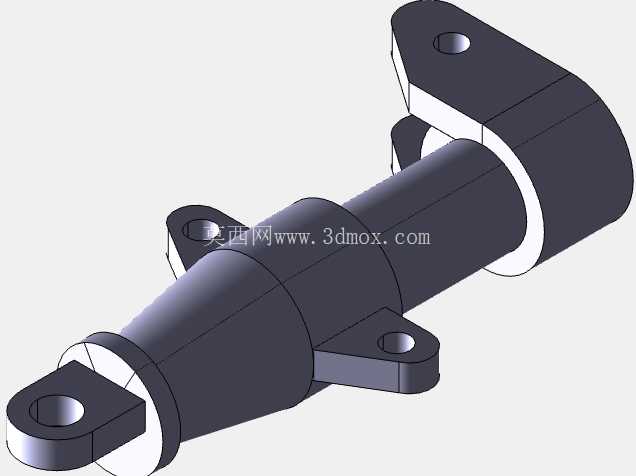

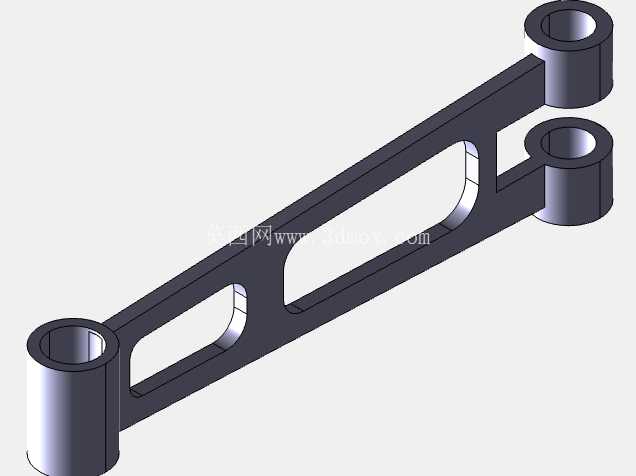

　　侧向机构是该模型的另一个重点。作动筒沿支柱侧方布置，筒身两端分别通过铰接点与支柱和机身接头相连，推杆伸缩时带动支柱绕主铰点转动，从而实现放下与收起动作。连杆并非独立装饰件，而是与作动筒形成运动约束：收放过程中，连杆控制支柱转角，锁定后又能分担部分侧向和纵向载荷。模型中对铰接耳片、销轴、锁紧接头和加强筋均有明确表达，适合用于运动干涉检查、收放轨迹分析以及机构原理演示。

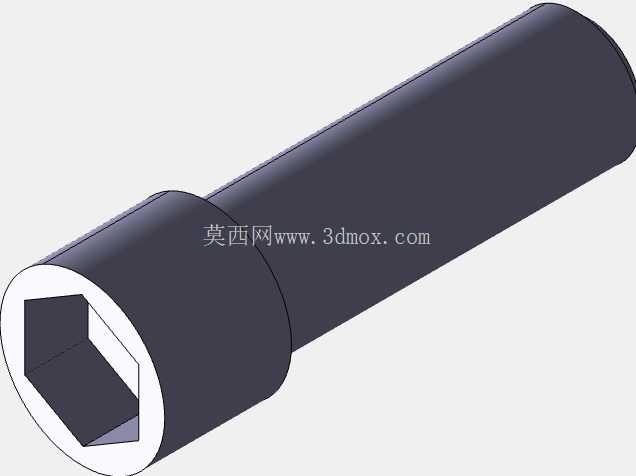

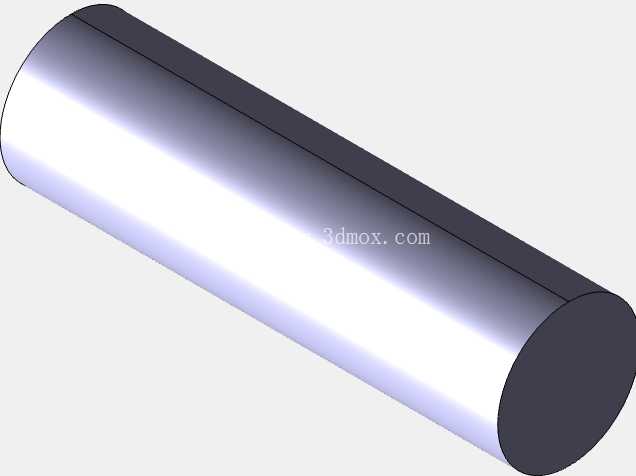

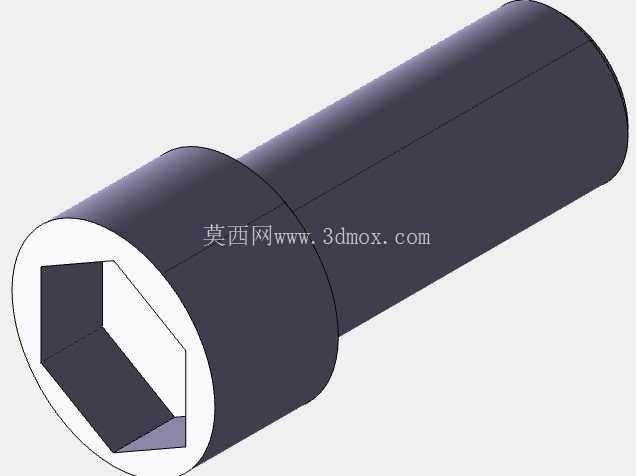

　　在建模思路上，结构按照真实装配关系拆分：轮胎、轮毂、轮轴、主支柱、安装法兰、作动筒、活塞杆、连杆、铰支座和连接销均保持独立装配逻辑，而不是合并成单一实体。这样处理的好处是，后续可以针对不同专业继续深化：结构工程师可在支柱和耳片位置补充有限分析约束，检查高应力区圆角和壁厚；机构工程师可给铰接点添加旋转副、给作动筒添加移动副，验证收放极限位置；制造人员则可根据法兰孔位、销轴直径和对接面尺寸判断加工与装配基准。

　　外形尺寸与安装边界方面，双轮沿垂向占据较大空间，轮胎外径构成起落架放下后的主要接地高度，轮面宽度决定地面接触印痕和侧向稳定性。中央支柱轴线应与轮轴保持明确垂直关系，上下两轮的同轴度和间距直接影响载荷分配。侧向作动筒和连杆向外伸出，在收起过程中会扫过一定空间，因此机身舱门、翼盒内部骨架、液压管路和刹车线路都需要避开该运动包络。安装法兰端面上的孔位需要与机身承力接头匹配，铰接点中心距则决定作动行程和机构传动比，若孔位或铰点位置偏差过大，会导致起落架无法到位锁定。

　　工程应用中，这类结构常用于教学验证、航空装备方案设计、维修培训和虚拟装配展示。设计时需要重点关注三类边界：其一是静强度边界，包括着陆冲击、最大垂向载荷和转弯侧向力；其二是运动边界，确保机轮、支柱、作动筒和连杆在收放全过程中不与舱体、管路发生干涉；其三是维护边界，轮轴、轮胎、刹车盘和铰接销应保留拆装空间，法兰连接面应便于工具到达。模型通过完整的双轮、支柱、作动和连杆表达，能够直观呈现起落架从承载到收放的核心机械关系，也为后续细化缓冲参数、材料选择和接头强度校核提供了清晰的三维基础。
