在商用车气制动回路、乘用车燃油供给系统以及车载气动附属装置的管路布局中,减压阀是保障下游管路压力稳定、避免超压损坏精密元件的核心部件,本次设计的减压阀结构,正是针对车载安装空间紧凑、工况振动幅度大、环境温度波动范围宽的使用场景做了针对性优化。从实际装车的应用逻辑来看,这类减压阀通常串接在高压气源与下游用气单元之间,比如气制动车型的储气筒输出端到制动分泵的管路上,需要将储气筒内0.7-0.9MPa的压缩空气稳定降至制动系统额定工作压力,避免压力过高导致制动抱死、管路密封件过早老化;在乘用车涡轮增压系统的废气旁通控制回路中,这类结构的减压阀也可用于控制执行器的驱动气压,保证增压压力稳定在标定区间,避免增压超压损坏发动机部件。

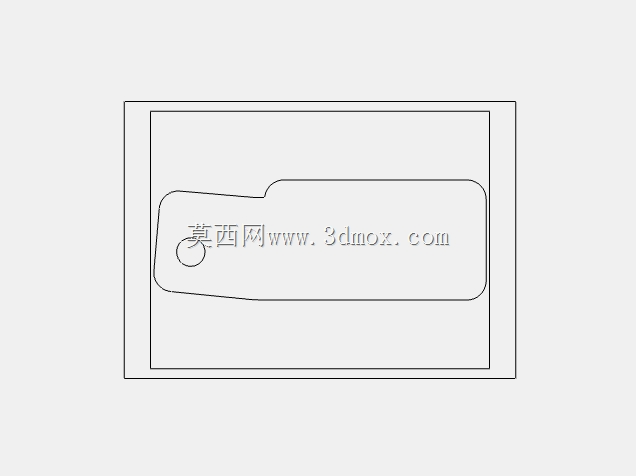

设计过程中首先考虑的是安装边界的适配性,车载安装环境留给阀件的空间往往十分有限,周边通常会布置线束、管路接头以及其他阀类元件,因此整体外形采用了带圆角的近似矩形轮廓,避免尖锐棱角在装配时剐蹭周边管线,同时将进气、出气接口的位置设置在同一侧的平行轴线上,适配车载管路常见的平行排布走向,减少管路弯折带来的流阻损失与安装应力。阀体的安装固定点采用了内嵌式金属衬套的设计,避免塑料阀体在长期振动工况下出现固定孔开裂的问题,安装孔的中心距严格匹配车载阀类通用安装尺寸,可直接替换同规格的现有量产阀件,无需重新设计安装支架。
功能结构层面,该减压阀采用了膜片式调压结构,相比活塞式结构,膜片的动态响应速度更快,在车载气源压力出现波动时,能够在毫秒级时间内完成开度调整,保证输出压力的波动范围控制在±5%以内,满足制动系统、增压控制系统对压力稳定性的严苛要求。膜片材料选用了耐油、耐高低温的丁腈橡胶夹织物材质,可在-40℃到120℃的环境温度范围内保持弹性稳定,不会因为低温硬化导致调压失效,也不会因为高温出现材料蠕变导致压力漂移。阀体内的流道做了圆弧过渡处理,避免直角流道带来的气流啸叫问题,同时在进气端设置了一体式的滤网安装槽,可直接压装不锈钢滤网,过滤气源中的杂质,避免杂质卡滞阀芯导致调压失效,滤网的目数选用80目,既可以过滤掉绝大多数管路中的锈蚀颗粒、密封带碎屑,又不会带来过大的进气阻力。
调压弹簧的参数匹配是整个设计的核心,在建模过程中对弹簧的刚度、预压缩量做了反复校核,保证在输入压力从0.4MPa到1.0MPa波动的区间内,弹簧力与膜片上的气压作用力、阀芯的复位力能够保持动态平衡,同时在弹簧座处设置了导向结构,避免弹簧在振动工况下出现偏磨,导致弹簧力输出不均。阀体的密封结构全部采用径向密封形式,相比端面密封,径向密封对安装面的平面度要求更低,在车载振动环境下的密封可靠性更高,密封槽的尺寸严格按照O型圈的压缩比标准设计,压缩量控制在15%-25%之间,既保证密封性能,又避免O型圈压缩量过大导致过早老化。
从建模的细节处理来看,所有的壁厚都做了均匀化处理,主体壁厚保持在3mm,局部加强筋的厚度控制在1.5mm,避免注塑成型时出现缩痕、气泡等缺陷,同时在阀体与阀盖的结合面处设置了定位止口,保证装配时的同轴度,减少装配误差带来的阀芯卡滞风险。所有的棱角处都做了R0.5以上的圆角处理,避免应力集中,在长期振动工况下出现开裂问题。考虑到车载工况下可能存在的泥水、盐雾侵蚀,阀体的外表面没有设置容易积水的凹槽结构,所有的外表面都做了3°以上的拔模斜度,既方便注塑脱模,也能让溅到阀体上的泥水自然滑落,减少腐蚀风险。
在实际的管路匹配中,该减压阀的接口采用了通用的快插式结构,可直接适配车载常用的尼龙气管,安装时无需额外工具,直接将气管插入接口即可完成密封固定,拆卸时按下接口处的卡环即可拔出气管,大幅提升整车装配线的装配效率。同时在阀体的侧面预留了压力检测接口,可在整车下线检测时直接连接压力表,检测输出压力是否符合标定要求,无需额外在管路上加装检测接头,简化检测工序。
