汽车减压阀安装固定金属垫板结构设计

　　这款金属垫板是汽车气路减压阀配套的安装承载构件，主要应用在商用车、乘用车的制动气路、燃油供给支路的减压阀安装工位，用来承接减压阀本体，分散阀体工作时的振动载荷，避免阀体直接固定在车架或舱体薄壁上产生的应力集中问题。在整车气路布局里，减压阀通常布置在底盘纵梁侧面、发动机舱靠近防火墙的位置，这些位置的安装基面往往存在冲压弧度、焊接公差，直接安装阀体容易出现密封面错位、固定螺栓受力不均的问题，这块垫板就相当于一个过渡基准件，先通过自身的安装结构固定在车体基面上，再将减压阀固定在垫板的平面区域，抵消基面的形位公差，保证阀体安装后的垂直度与同轴度要求。

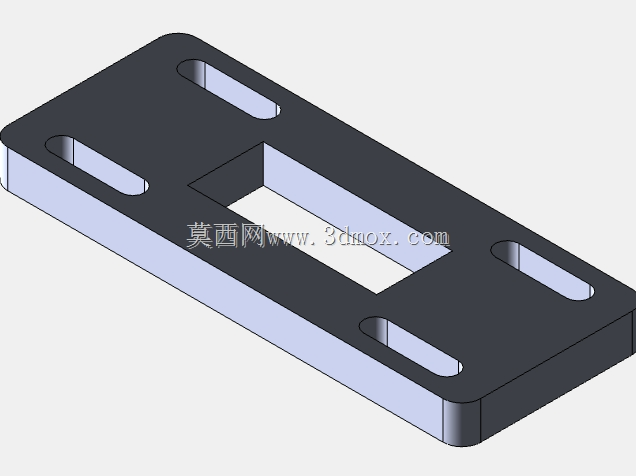

　　从功能特性来看，垫板整体采用平板式结构，主体厚度根据承载的减压阀重量选型，常规适配中小型车用减压阀的垫板厚度在5-8mm之间，足够承受阀体自重加上车辆行驶过程中的持续振动冲击，不会出现长期使用后的弯曲变形。板体上开设的四个长圆形安装腰孔，是专门为安装公差调节设计的，腰孔的长度方向预留了10-15mm的调节余量，现场安装时可以根据气路管路的实际走向，微调垫板的固定位置，避免管路强行对接产生的装配应力，同时腰孔结构也能兼容不同车型安装孔位的尺寸偏差，不需要在车体上重新打孔，降低改装和装配的工作量。板体中间开设的矩形镂空区域，一方面是为了减轻垫板自身重量，符合汽车零部件轻量化的设计要求，另一方面这个镂空位置刚好对应减压阀的底部接线或气路接口区域，预留出足够的操作空间，方便后续检修时插拔接头、拆卸底部紧固件，不需要整体拆下垫板就能完成阀体的维护作业。

　　设计思路上，这款垫板优先考虑的是安装兼容性与结构可靠性，四个腰孔对称分布在板体四角，固定螺栓的受力点均匀分布在阀体安装区域的外侧，不会让固定螺栓的压紧力直接作用在阀体安装面的薄弱位置，避免阀体壳体被压裂。板体的所有棱边都做了倒圆角处理，没有尖锐的毛刺和棱角，一方面避免装配时划伤操作人员的手套或手部，另一方面也防止长期振动过程中棱边切割相邻的气路软管、线束，造成管路破损的安全隐患。板体的表面采用发黑防锈处理，适配汽车底盘、发动机舱的多水汽、多油污的使用环境，长期使用不会出现大面积锈蚀，保证结构强度的稳定性。

　　从安装边界来看，这块垫板的整体外形尺寸控制在120mm*60mm的范围内，不会占用过多的舱内或底盘安装空间，四角的安装腰孔中心距按照常规车用安装基面的孔位标准设计，适配M6、M8两种规格的固定螺栓，中间的阀体安装区域平面度控制在0.1mm以内，保证减压阀安装后密封面能够完全贴合，不会出现漏气、漏油的问题。垫板安装完成后，突出安装基面的高度就是板体自身的厚度，不会和周边的管路、其他零部件产生运动干涉，即使在车辆极限颠簸的工况下，垫板和周边部件的安全间隙也能保持在5mm以上，不会出现碰撞异响的问题。在实际选型使用时，只需要确认配套减压阀的底部安装孔距、整体重量，就可以匹配对应规格的垫板，不需要额外做定制化的结构修改，能够覆盖大部分民用车型气路、油路减压阀的安装需求，也可以拓展应用到其他车用小型阀类部件的安装固定场景，作为通用型安装过渡件使用。
