三角桁架式焊接练习构件结构设计

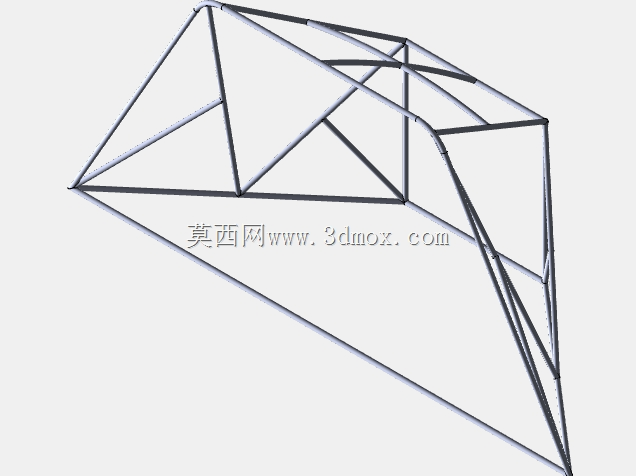

　　这款三角桁架式构件，最初的设计定位是面向焊接实操练习场景的专用练手构件，区别于常规工业承重桁架的重载设计逻辑，整个结构的杆件排布完全围绕焊接实操的训练需求展开，没有冗余的装饰性结构，每一处杆件交接节点都对应不同的焊接位置训练点，能覆盖平焊、立焊、斜角焊等多种常见焊接姿态的练习需求。从结构受力逻辑来看，整体采用空间三角稳定构型，所有杆件均采用等截面细长型材拼接，主受力弦杆沿构件最长对角线方向布置，斜向腹杆按照45度到60度的夹角区间交错排布，每一个节点都由三根杆件交汇形成，既保证了整体结构在无焊接缺陷情况下的几何稳定性，也刻意保留了不同角度的焊缝间隙，方便练习者在实操过程中感知不同装配间隙下的焊接熔池控制要点。

　　在实际应用场景中，这类构件常出现在职业院校焊接实训工位、企业新入职焊工岗前培训场地，不需要承担实际工业载荷，所有的结构设计都服务于焊接技能打磨：比如部分节点刻意设计了小角度相交的杆件接缝，用来练习窄间隙位置的运枪手法；部分长直焊缝沿杆件轴向布置，用来练习长焊缝的连续焊接变形控制；还有部分节点是多杆交汇的复杂接头，用来练习多层多道焊的排布顺序。从设计思路上看，整个构件没有采用一体化成型的方案，全部采用离散杆件拼接的形式，就是为了让练习者可以先从杆件下料、定位点焊开始，逐步完成整个结构的组对与焊接，完整走完小型钢桁架从零件到成品的全流程工序，同时因为整体结构重量轻，组对过程不需要大型吊装设备，单人即可完成定位调整，非常适合教学场景下的反复拆装练习。关于安装边界与尺寸适配，整个构件的底部支撑边长度控制在1.2米左右，整体高度不超过0.8米，放置在常规1.5米宽的焊接工作台上不会超出台面边界，所有杆件的截面尺寸统一选用常用的小型角材规格，不需要特殊定制材料，实训场地可以利用日常生产剩余的边角料完成下料制作，大幅降低实训耗材成本。结构的底部三个端点设计为平面接触形式，不需要额外的固定夹具即可稳定放置在工作台面上，组对过程中可以通过简单的磁吸定位块快速固定杆件位置，降低定位辅助的复杂度。

　　从结构特性来看，因为全部采用三角稳定构型，即使在定位点焊阶段没有完全焊牢，整体结构也不会出现散架、变形过大的问题，给练习者留出足够的调整空间，哪怕焊接过程中出现局部变形，也可以通过后续的火焰校正练习完成矫正，刚好覆盖焊接变形校正的技能训练点。不同于工业用桁架需要严格计算载荷、挠度、疲劳寿命，这款练习构件的杆件壁厚选用偏薄的规格，焊接过程中很容易出现烧穿、焊瘤等常见缺陷，刚好可以让新手直观感知焊接参数选择不当带来的质量问题，快速积累参数调整的实操经验。

　　节点位置没有设计额外的连接板，所有杆件直接相贯连接，练习者需要在组对前完成简单的相贯线切割处理，顺带练习管材、型材端部的切割打磨技能，整个构件完成焊接后，还可以作为后续尺寸检测、焊缝外观检查、无损检测实操的练习载体，实现一个构件覆盖多道焊接相关工序的技能训练。在实际实训使用中，这类构件还可以根据不同的训练阶段调整杆件排布，比如入门阶段可以加大杆件间距、减少交汇节点数量，降低组对和焊接难度；进阶阶段可以缩小节点间隙、增加交汇杆件数量，提升操作难度，适配不同技能水平的练习需求。整个结构的几何尺寸没有严格的公差要求，允许练习过程中存在一定的焊接变形，不会因为微小的尺寸偏差影响训练效果，非常适合作为焊接入门阶段的常态化训练载体，相比采用工业成品构件作为练习对象，这种专门设计的练习构件没有尺寸精度压力，练习者可以大胆尝试不同的焊接手法、参数组合，不用顾虑工件报废带来的成本损失，能更快帮助新手建立焊接操作的肌肉记忆，掌握不同位置焊缝的操作要点。
