桁架式支撑轴承安装基座结构设计

　　在流体管路配套的调压阀组装配体系中，这类桁架结构的轴承支撑件，主要承担阀杆传动端的径向载荷承载与转动导向作用，区别于常规的整体式轴承座，其桁架式的镂空结构在保证结构刚性的前提下，大幅降低了零件自身重量，适配调压阀组内部紧凑的安装空间，同时减少了阀组运行过程中支撑件自身的惯性载荷对调压精度的干扰。从实际应用场景来看，该类支撑轴承多安装在减压阀的阀杆驱动端，连接手动调节机构或者气动执行元件的输出轴，既要承受阀杆往复转动过程中产生的径向偏载，也要适配阀组长期运行中可能出现的微小装配同轴度偏差，避免阀杆出现卡滞、磨损不均的问题，保障调压过程中阀瓣动作的平顺性，维持出口压力的稳定输出。

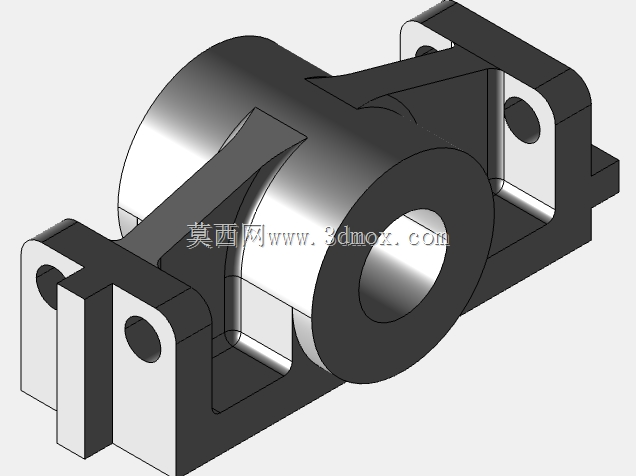

　　从结构功能特性上看，该零件采用双侧带安装耳的桁架式桥接结构，中间的轴承安装孔为核心承载部位，孔壁做了等厚设计，保证轴承压装后周向受力均匀，不会出现局部应力集中导致的轴承外圈变形；两侧的安装耳上预留了同轴的定位销孔与螺栓过孔，安装时可以先通过定位销完成与阀组壳体的初定位，再穿入紧固螺栓完成锁固，能有效控制轴承孔与阀杆轴线的同轴度误差，降低装配难度。连接轴承安装位与两侧安装耳的斜向加强筋，采用了变截面设计，靠近轴承孔的位置筋条厚度更大，向安装耳侧逐步收窄，这种设计可以将轴承孔承受的径向载荷顺畅传递到两侧的安装基面，避免筋条与主体连接处出现应力断裂的风险，同时镂空的结构也为阀组内部的流体流道预留了足够空间，不会干涉介质的正常流通。

　　在设计思路上，该结构没有采用传统轴承座的封闭式腔体设计，而是结合减压阀内部的安装空间特点，将支撑结构做了开放式的桁架优化：首先根据阀杆的额定载荷计算出轴承所需的最小支撑宽度，确定中间轴承安装筒的轴向尺寸，再根据阀组壳体上的安装孔位分布，确定两侧安装耳的中心距与安装孔尺寸，随后通过有限元仿真模拟不同偏载角度下的结构应力分布，在应力水平较低的区域去除多余材料，最终形成斜向筋条搭配横向支撑的桁架结构，既满足了1.5倍额定载荷下的结构强度要求，也将零件的整体重量控制在同载荷等级封闭式轴承座的60%左右，减少了阀组整体的材料消耗。

　　关于安装边界与尺寸适配，该零件的轴承安装孔公差采用H7级精度，适配标准深沟球轴承或者滑动轴套的压装要求，孔的两端做了小尺寸的导入倒角，避免压装轴承时刮伤轴承外圈表面；两侧安装耳的底面为共面加工的安装基面，平面度公差控制在0.02mm以内，保证安装后轴承孔的轴线与阀组安装面的平行度符合设计要求；安装耳上的螺栓过孔直径比配套螺栓大0.5mm，预留了微小的装配调整量，抵消部分壳体加工带来的位置度误差。零件的整体外轮廓尺寸适配减压阀中腔的安装空间，安装后零件最高点与阀体内壁的间隙不小于3mm，避免运行过程中出现结构干涉，同时桁架的镂空间隙足够大，不会残留加工过程中的切屑或者管路中的杂质，降低轴承被异物卡滞的风险。在实际选型匹配时，需要重点核对轴承孔的内径尺寸、两侧安装耳的中心距以及安装基面到轴承孔中心的高度尺寸，这三个参数直接决定了该支撑件能否适配对应的减压阀型号，若尺寸存在偏差，会直接导致阀杆装配不同心，出现调节卡滞、压力输出波动过大的问题。
