140度限位3D打印铰链连接结构

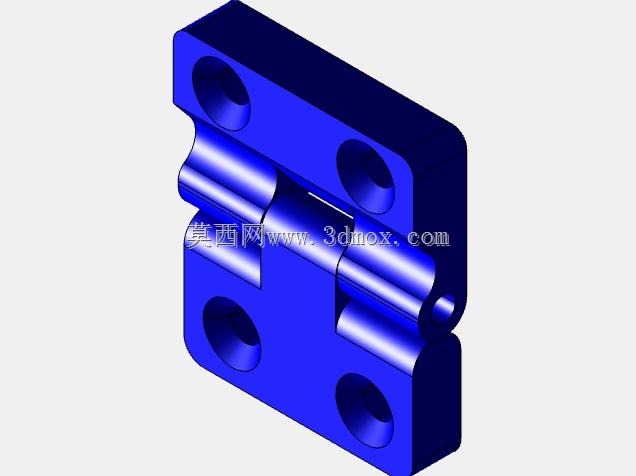

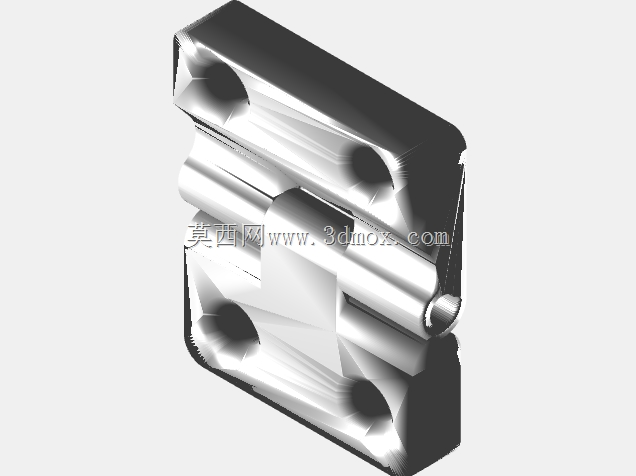

　　在小型非标设备的外露显示部件安装场景中，常规市售金属铰链往往存在开启角度不可控、采购成本偏高、适配性不足的问题，尤其是针对需要严格限制开合角度的显示面板安装位，一旦铰链开启角度超出设计阈值，很容易拉扯内部连接线缆，或是造成面板与周边机架结构发生磕碰，长期使用下会加速部件损耗。这款带140度角度限制的铰链结构，正是针对这类小批量定制设备的安装需求设计，采用3D打印工艺制作，能够直接替代原有昂贵的专用显示部件铰链，大幅降低小批量试制阶段的配件成本。

　　从功能特性来看，该铰链通过自身结构的物理限位实现140度的最大开启角度，无需额外加装限位挡块或者阻尼结构，开合过程中两段铰接部件转动顺滑，到达极限角度时会通过结构面的贴合实现硬限位，不会出现过转松脱的情况。铰接部位的配合间隙经过反复调整，既不会因为间隙过小出现转动卡滞，也不会因为间隙过大导致安装后的面板出现晃动偏移，能够稳定承托常规厚度的小型显示面板，满足日常开合操作的结构强度要求。

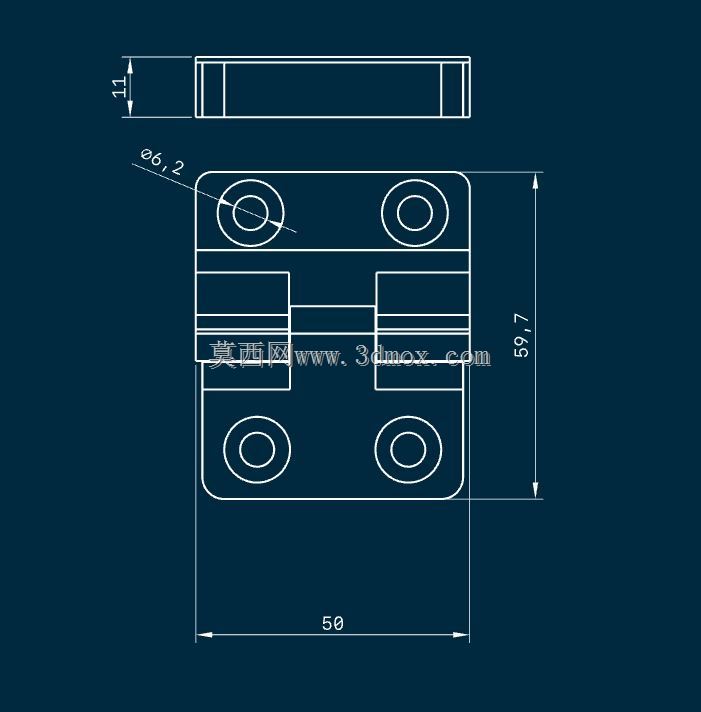

　　设计过程中优先考虑了安装适配性，整体结构预留了标准紧固件的安装孔位，可直接搭配M6沉头螺钉与M5螺钉完成与机架、显示面板的固定，不需要对安装面做额外的二次加工，不管是原有设备的铰链替换，还是新建设备的结构适配，都能快速完成装配。结构外形做了圆角过渡处理，没有尖锐的棱角，安装后不会刮擦连接线缆或者操作人员的手部，铰接转动部位没有外露的凸起结构，整体外观整洁，适配各类小型设备的外露部件安装需求。

　　从安装边界来看，该铰链的整体厚度控制在常规安装空间允许的范围内，闭合状态下两块安装面完全贴合，不会占用额外的夹层空间，开启到最大140度位置时，铰接部位的转动轨迹不会超出安装面的外轮廓边界，设计安装位时只需要预留出对应转动半径的避让空间即可，不需要额外扩大周边结构的避让缺口。安装孔的位置按照通用小型显示面板的安装孔距做了适配，孔位周边做了局部加厚处理，避免螺钉锁紧时出现3D打印件的开裂问题，锁紧后连接强度足够支撑常规重量的显示部件，长期开合使用不会出现孔位滑牙或者结构断裂的问题。

　　实际应用中，这类3D打印的限位铰链特别适合设备研发试制阶段、小批量定制设备的生产场景，不需要开模制作金属配件，打印完成后经过简单的去毛刺处理即可直接装配使用，大幅缩短配件的准备周期。相比常规的无限位铰链，它自带的角度限制功能可以从结构上避免操作不当导致的部件损坏，不需要在设备结构上额外设计限位结构，简化了周边机架的设计复杂度。铰接转动的阻尼感适中，开启到任意角度都能保持稳定的停留状态，不会出现面板自行回落的情况，完全满足设备显示部件的日常使用需求。针对3D打印工艺的特性，结构设计时做了对应的壁厚优化，受力部位的壁厚满足打印件的强度要求，不需要额外添加支撑结构即可完成打印，打印成功率高，后期如果出现磨损损坏，也可以快速重新打印替换，维护成本极低。
