恒珠HL006R-2可拆卸合页结构设计

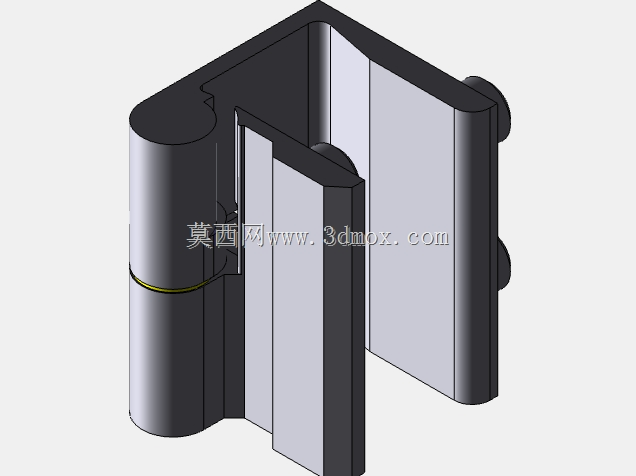

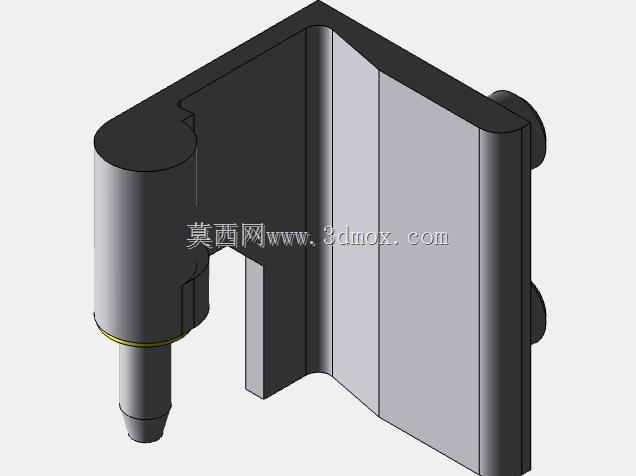

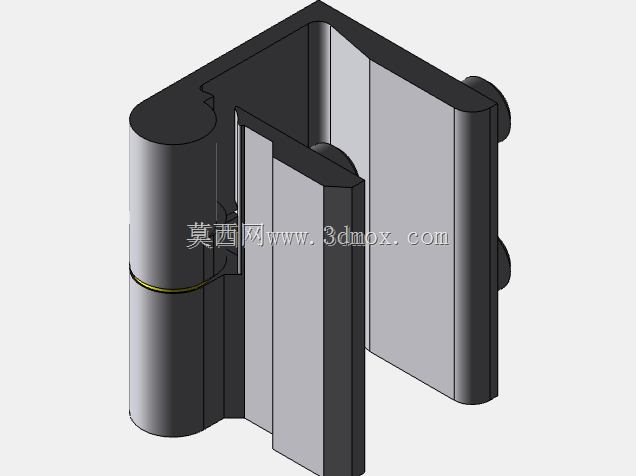

　　这款合页结构主要面向工业柜体、设备检修门、小型机箱侧盖的铰接场景，在配电柜体、自动化设备防护门、仪器仪表箱的装配环节中，这类可拆卸合页的应用频率极高，尤其是需要频繁拆装门板、后期维护需要快速脱离门板的工况下，相比传统固定式合页，它能省去拧下全部合页螺丝的步骤，直接沿轴向提离门板即可完成拆卸，大幅降低现场维护的操作时长。从结构功能来看，它采用单侧带定位凸轴的分体式设计，两个合页页片分别对应门框侧与门板侧安装位，门框侧页片带有一体成型的圆柱转轴套，门板侧页片带有对应嵌套的轴段，装配时只需将门板侧的轴段对准转轴套的开口插入，即可完成铰接动作，不需要额外的销轴配件，减少了装配过程中的零散零件管理成本。

　　设计阶段优先考虑了安装边界的适配性，页片的安装面做了平整化处理，两个沉头安装孔的孔位间距符合常规工业柜体的安装孔距标准，不需要在柜体板材上额外做非标打孔，适配1.2mm到2.5mm厚度的冷轧钢板柜体安装，转轴配合段做了微小的间隙公差控制，既保证门板转动时无卡滞，也不会出现门板下垂晃动的问题，转动阻尼均匀，长期开合不会出现轴段磨损松旷的情况。从外形结构来看，合页闭合后页片外侧与安装面齐平，没有突出的尖锐棱角，避免设备运输、人员操作时出现刮蹭风险，转轴套的外侧做了圆弧过渡处理，整体外观简洁，适配工业设备的规整外观要求。

　　在实际选型应用中，这类合页通常搭配柜门锁具使用，单扇门根据门板重量配置2到3组合页，对于宽度小于600mm、重量低于8kg的门板，两组合页即可满足承重要求，门板宽度超过600mm时需要在中部增加一组，避免长期开合导致门板变形。设计过程中对转轴的受力做了针对性优化，轴段的受力截面做了加厚处理，相比同尺寸的普通薄型合页，它的径向承重能力提升约30%，能够承受频繁开合带来的交变载荷，不会出现轴段断裂的问题。合页的可拆卸结构做了防脱限位，正常开合状态下轴段不会从转轴套中滑出，只有当门板开启到特定角度后，才能沿轴向提离门板，避免日常使用过程中门板意外脱落造成安全隐患。安装时需要注意门框侧与门板侧的页片对齐公差，上下方向的错位量控制在0.2mm以内，否则会出现转动卡滞、开合阻力过大的问题，页片与安装板材之间不需要额外加装垫片，直接用沉头螺丝固定即可，螺丝拧紧后页片不会出现偏移，保证转轴的同轴度。在户外柜体应用场景下，这类合页通常采用锌合金材质搭配表面喷塑处理，具备基础的防锈能力，能够适应一般的户外潮湿环境，不需要额外做防锈涂装。

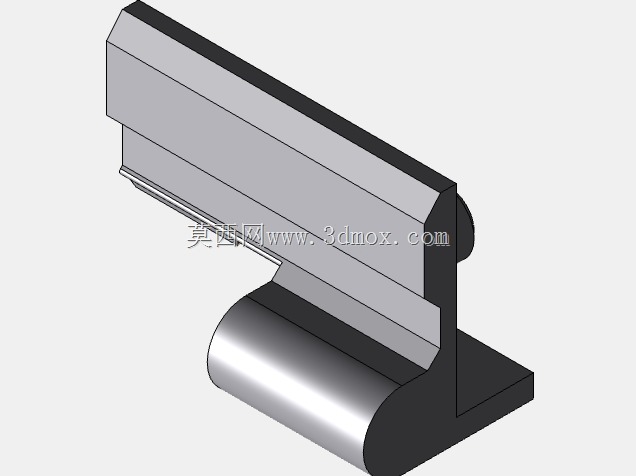

　　从三维建模的角度来看，这个模型完整还原了合页的装配关系，转轴配合面的公差、安装孔的沉头尺寸、页片的折弯角度都做了1:1的还原，在做柜体整体装配设计时，可以直接调用这个模型进行干涉检查，验证门板开合过程中是否会与柜体边框、周边安装的元器件发生碰撞，提前排查设计阶段的装配问题，减少后期打样的修改成本。很多结构工程师在做小型设备柜体设计时，往往会忽略合页的安装空间预留，导致后期装配时合页与柜体加强筋干涉，这个模型的外形尺寸精准，能够直接在装配环境中模拟开合动作，确认安装位的空间余量是否足够，尤其是在做紧凑化设计的小型机箱时，合页的转动包络空间直接影响机箱的内部元器件布局，精准的合页模型能够帮助工程师更合理地规划内部空间，避免出现元器件与合页运动轨迹干涉的问题。
