弧形连接传动手臂结构件设计

　　这类弧形连接手臂构件，常见于多自由度轻载传动机构中，多数用在需要小范围往复摆动传递动力的工位，比如轻工设备的料件拨送机构、小型检测设备的探头摆臂、办公自动化设备的动作执行端，部分康复辅具的关节联动结构里也能看到同类型构件的身影。从实际使用场景来看，这类构件不需要承受大吨位的重载载荷，核心作用是在两个铰接点之间传递摆动力矩，同时利用自身的弧形轮廓避让运动路径上的其他结构件，避免机构运行过程中出现干涉卡滞。

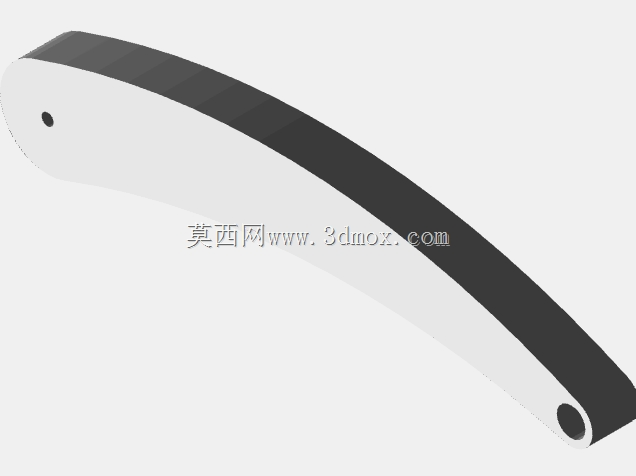

　　从设计思路上看，整体采用长弧形变截面结构，并非等厚度的直杆设计，首先是为了匹配特定的摆动轨迹：两端的铰接孔中心连线对应的运动包络面，刚好沿着构件自身的弧形外沿延伸，当手臂绕其中一端铰接点做定轴摆动时，构件本体不会扫过周边预先布置的管线、相邻传动件，在紧凑的设备安装空间里能最大化利用有限的布局空间。两端的铰接孔采用同轴等径设计，孔位边缘做了局部加厚处理，这是因为铰接位置是应力集中区域，销轴传递的交变载荷会持续作用在孔壁位置，局部加厚能提升孔位的抗挤压强度，避免长期往复摆动后出现孔位磨损失圆、导致传动间隙变大的问题。构件主体的截面采用渐变厚度设计，靠近铰接端的位置厚度更大，向弧形中段逐渐过渡到均匀厚度，这种设计既可以在保证整体结构强度的前提下降低构件自重，减少摆动过程中的转动惯量，让驱动端的动力输出更平顺，也能节省原材料成本，适配轻量化的设备设计需求。

　　从安装边界来看，两端铰接孔的孔径匹配标准微型销轴尺寸，安装时不需要额外做扩孔或者衬套改装，直接穿入对应规格的销轴配合卡簧就能完成轴向定位。构件的弧形外沿做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装调试过程中划伤操作人员，另一方面也能减少运动过程中剐蹭周边线缆、软管的概率。构件表面的贴合区域做了平面度处理，当需要附加安装检测片、触发挡片这类附属小零件时，可以直接通过端面的小孔用微型螺丝固定，不需要额外加工安装平面。

　　实际选型应用时，需要重点核对两个铰接孔的中心距对应的摆动半径，确保手臂摆动到两个极限位置时，弧形本体和周边结构的最小安全间隙保持在2mm以上，避免加工误差、装配误差累积导致运行中出现碰撞。另外要注意，这类构件适合传递摆角范围在30度到120度之间的往复运动，如果摆角过大，弧形结构的受力方向会出现侧向分力，长期运行容易导致铰接孔出现偏磨，这时候就需要调整铰接点位置或者增加辅助导向结构。从建模逻辑上看，这类构件的建模核心是先确定两端铰接孔的中心坐标，再根据运动避让需求绘制弧形的中心轨迹线，以轨迹线为基准做截面拉伸，最后对铰接位置做局部加厚、倒圆角处理，建模过程中要重点校验运动包络和周边零件的间隙，不能只看静态装配位置的干涉情况，要模拟整个摆动行程的全位置干涉检查，才能保证实际生产装配后机构能顺畅运行。
