多工位流体介质中转输送管路集成装置

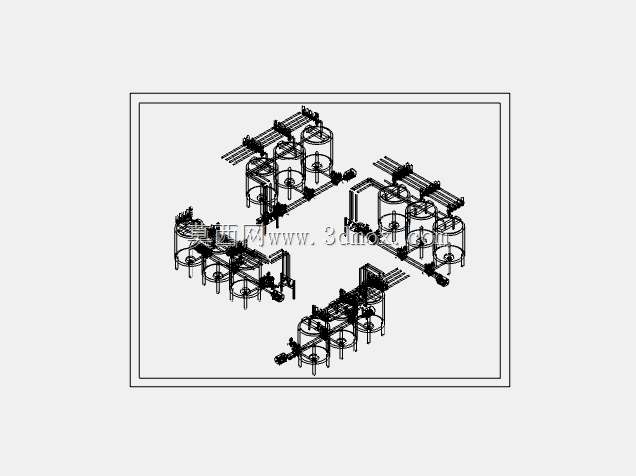

　　这套多工位流体介质中转输送管路集成装置，主要面向精细化工、食品配料、润滑油生产等需要多批次、小流量介质精准转输的生产场景，可衔接上游原料存储罐与下游反应、灌装、调和工序，解决传统分散式管路布局杂乱、转输路径冗余、工位切换效率低的实际问题。从结构布局来看，整套装置采用模块化分组设计，四组罐体单元呈对称式排布，每组罐体配套独立的进出液支管、控制阀门与快接接口，可同时满足四种不同介质的暂存与中转需求，也可根据生产排程切换单路或多路并行输送模式，适配多品种柔性生产的工况要求。

　　管路走向采用分层排布逻辑，上层为主输送干管，沿装置顶部框架敷设，减少地面管线占用的操作空间，下层为分支管路，对应每个罐体的进出接口设置独立控制阀组，操作侧预留足够的阀门操作空间，日常巡检、开关操作无需探身进入装置内部，降低现场运维的操作风险。设计阶段充分考虑了安装边界的适配性，整套装置的底座采用标准化型钢焊接框架，底部预留可调式支撑脚，可适配车间地面±15mm的平整度误差，安装时无需额外浇筑专用设备基础，仅需在地面做膨胀螺栓固定即可完成就位；装置整体的外接接口统一设置在侧面的集中接管区，进料、出料、排空、吹扫接口均做标识区分，现场配管时无需拆解装置内部结构，可大幅缩短现场安装的施工周期。

　　功能层面，每组罐体的进出口均配置了独立的截止与调节组件，可实现单路介质的流量微调、通断控制，管路低点设置排空口，每次换产时可通过排空口将管内残留介质排出，再接入吹扫接口完成管路内部清洁，避免不同介质混掺影响产品质量；罐体顶部设置排气与溢流接口，当介质注入速度过快导致罐内压力波动时，可自动平衡罐内气压，避免出现溢罐、抽瘪等异常工况。从结构细节来看，管路连接优先采用法兰与快装接头组合的形式，经常需要拆解维护的阀组段采用快装接头，减少拆装时间，长期固定的管路段采用法兰连接，保证密封可靠性；所有管路的转弯处均采用大曲率半径弯头，降低介质输送过程中的阻力损失，尤其是对于粘度较高的介质，大曲率弯头可减少管路内的介质残留，降低换产清洁的工作量。

　　装置的框架结构做了等强度设计，立柱与横梁的选型根据满载时的总重量做载荷校核，每组罐体满载时的重量通过支撑梁均匀传递到底座框架上，避免局部应力集中导致框架变形；阀组的安装位置做了人机工程学优化，常用操作阀门的手柄高度设置在距离操作面1.1m-1.4m区间，操作人员站立状态即可完成所有常规操作，无需登高或下蹲，降低长期操作的疲劳度。在实际生产应用中，这套装置可替代传统的分散式泵管布局，将原本零散布置在车间不同区域的中转罐、阀组、管路整合为一体化集成单元，不仅减少了车间的管线占用面积，还能缩短介质转输的路径长度，降低输送过程中的能耗与介质损耗；针对有清洁要求的生产场景，整套装置的管路内壁做抛光处理，减少介质挂壁残留，配合CIP清洗接口可实现在线清洁，无需拆解管路即可完成内部清洗作业，满足食品、医药类生产的卫生要求。设计过程中还考虑了后续的扩展需求，主输送干管预留了备用接口，后续如果需要增加中转工位，只需在预留接口处接驳新增的罐体单元即可，无需对原有管路做大规模改动，适配产能逐步提升的扩产需求；所有阀门的安装位置均预留了足够的拆装空间，后续维护更换阀门时，无需拆解周边管路即可完成阀门的拆卸与安装，降低后期维护的成本与停机时间。
