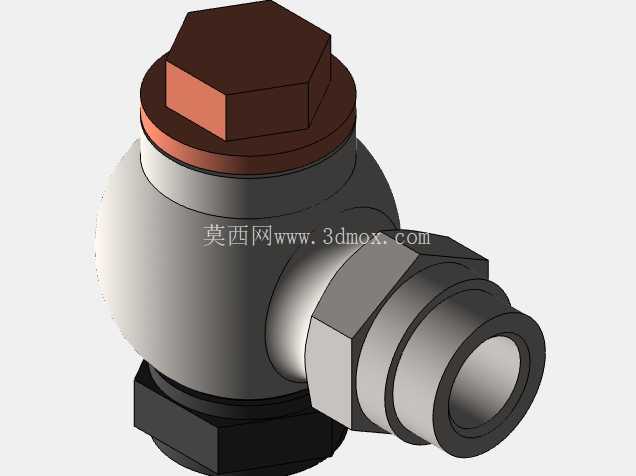

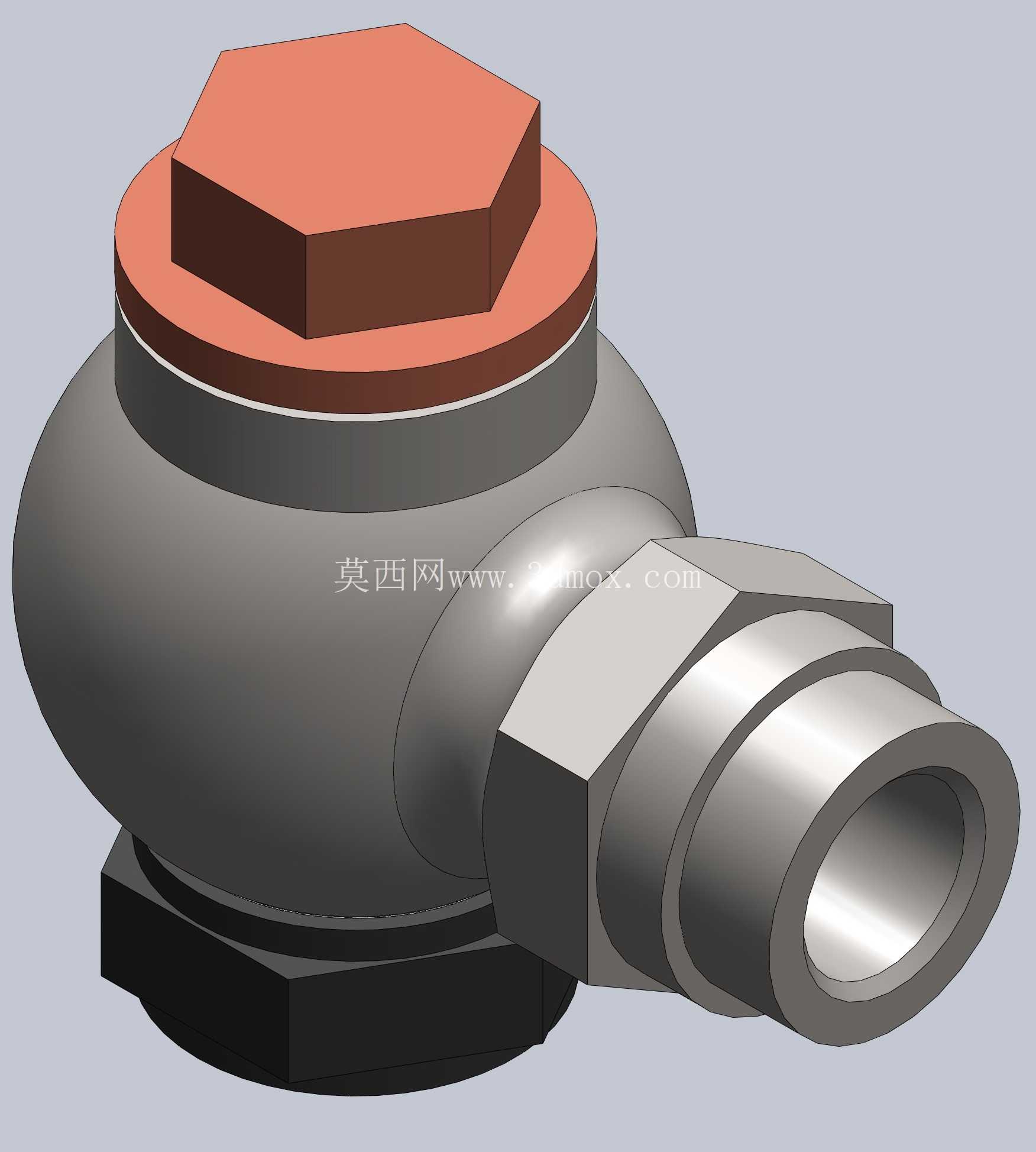

角式锅炉止回阀结构三维设计

　　这款角式结构的止回阀，主要适配小型立式锅炉的给水、蒸汽导出支路的管路布设场景，在锅炉系统的水循环、蒸汽输送环节承担介质单向导通的核心作用，避免管路内介质倒流引发的锅炉水位异常、水锤冲击、蒸汽倒灌等工程问题。从实际安装场景来看，这类角式阀件多用于管路走向需要90度转向的接驳位置，相比直通式止回阀能减少管路弯头的使用数量，压缩阀组安装的整体占用空间，尤其适配锅炉舱内紧凑的管路排布需求，在民用采暖锅炉、小型工业蒸汽锅炉的补水管路、分汽缸出口支路都有广泛应用。

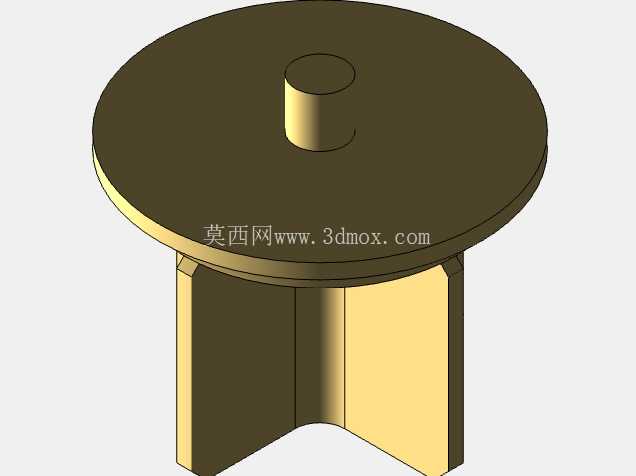

　　从功能特性来看，该阀依靠介质自身压力实现自动启闭，当进口端介质压力高于出口端与阀瓣自重之和时，阀瓣被顶起，介质沿阀腔流道完成导通；当进口端压力下降或出现反向压力差时，阀瓣在自重与反向介质压力作用下快速回落，贴合阀座密封面实现截流，整个动作过程无需额外人工操作或电控驱动，属于纯机械式自动阀件，可靠性强，能在高温、带压的锅炉管路工况下长期稳定工作。阀件的密封面设计采用锥面贴合结构，相比平面密封具备更好的自定心效果，密封面接触比压更高，能有效降低低压工况下的内漏概率，同时减少介质中杂质卡滞阀瓣的风险。

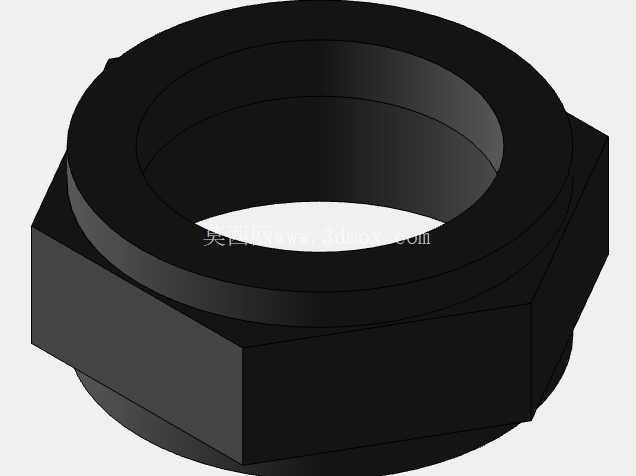

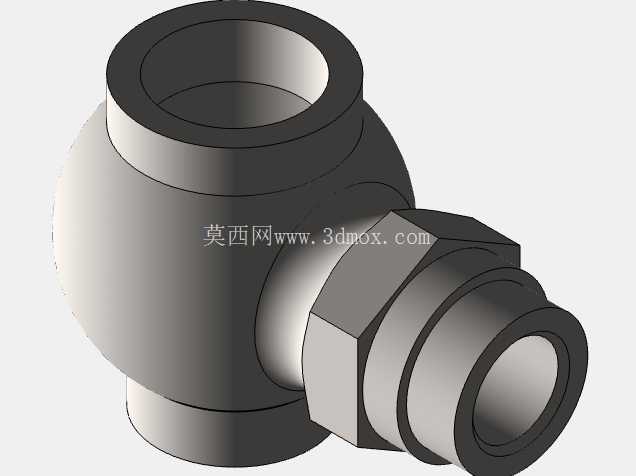

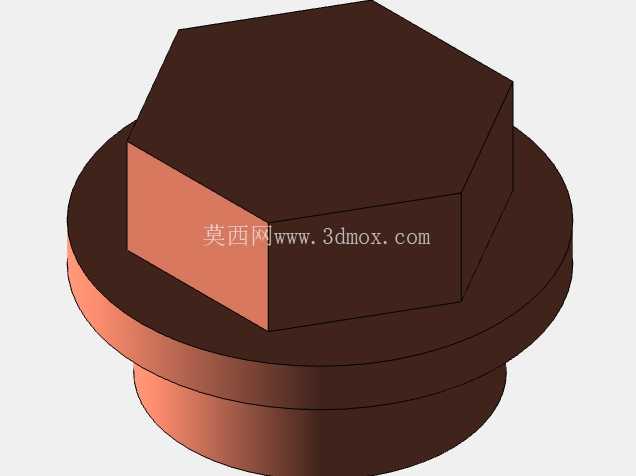

　　设计思路上，整体采用锻造阀体的结构构型，阀体外轮廓做圆弧过渡处理，既能够降低介质在阀腔内的流动阻力，减少流道涡流引发的压力损失，也能优化阀体的应力分布，避免长期承压工况下应力集中导致的阀体开裂问题。顶部的六角螺塞结构为阀腔检修口，无需将整个阀体从管路上拆卸，即可拧开螺塞完成阀瓣的检查、更换与密封面清理，大幅降低后期运维的工作量。侧方的外螺纹接驳端采用标准管螺纹规格，能够直接与同规格的内螺纹管路、活接头对接，底部的六角结构为安装夹持位，安装时可以用普通扳手卡持该位置完成拧紧操作，避免直接夹持阀体圆弧面导致的阀体变形、表面镀层破损问题。

　　从安装边界尺寸来看，该阀的进出口中心距、阀体总高度、螺纹规格均适配常规1寸口径的锅炉支路管路，安装时需要预留顶部螺塞的拆卸空间，侧方接驳端要预留至少两倍螺纹长度的管路操作空间，避免安装后无法完成后期检修操作。阀腔内部的流道做了顺滑过渡处理，没有直角突变结构，能够减少介质流动时的紊流噪声，同时降低水垢、杂质在阀腔内的沉积概率。阀瓣的升降行程经过匹配设计，既保证全开状态下的通流面积满足管路额定流量要求，也控制了阀瓣的回落行程，缩短反向截止的响应时间，降低水锤冲击对管路和锅炉本体的影响。在实际选型应用中，这类止回阀通常会和截止阀、过滤器配套安装在锅炉给水端，过滤器在前拦截管路杂质，止回阀在后防止给水倒流，截止阀用于检修时切断管路，三者配合构成锅炉给水支路的基础阀组，保障锅炉运行的管路安全。建模过程中对各个配合面的公差做了匹配设定，螺纹部分按照标准管螺纹的牙型参数构建，密封面的配合公差满足金属硬密封的精度要求，整体结构完全符合实际加工与装配的工艺要求，可直接用于阀件的结构验证、安装模拟以及教学演示场景。
