76mm85A硬度直排轮滑PU轮结构

　　这款直排轮滑轮的三维结构，是针对休闲刷街、平花入门级轮滑场景做的适配设计，核心参考市面主流Powerslide Hurricane系列轮的实测尺寸做还原建模，建模阶段做了一体成型简化，省略了实际生产中PU轮与轮毂内嵌件的装配分层，方便结构设计阶段快速做装配干涉校验、整机运动仿真调用。

　　从实际应用场景来看，76mm直径的轮组是直排轮滑鞋里适配性最广的规格之一，既可以搭配平花鞋做街区刷街的轮组配置，也能作为休闲轮滑鞋的标配轮尺寸，85A的邵氏硬度属于兼顾抓地力与耐磨度的中间档位——硬度低于80A的轮子抓地力强但滑行阻力大、磨损快，适合室内光滑场地；硬度高于88A的轮子耐磨度高但抓地力弱，在粗糙柏油路面容易打滑，85A的硬度刚好适配城市柏油路面、公园铺装路面、室内轮滑场等多场景使用，不会出现过软轮组滑行泄力、过硬轮组震脚明显的问题。

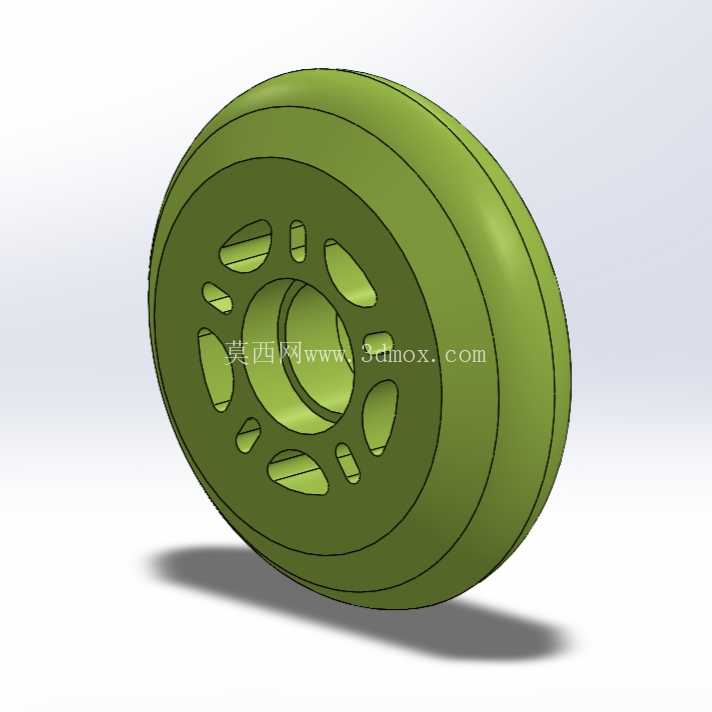

　　结构设计上，轮体采用外圆微弧的胎面造型，不是完全的圆柱直面，这种弧面设计是为了在轮滑做压刃转弯动作时，轮面与地面的接触面积能保持均匀，不会出现直角边轮转弯时边缘卡滞、接触应力集中的问题；轮体中心的安装孔是标准6mm轴承安装位，适配市面绝大多数轮滑鞋通用的608zz轴承，孔位的同轴度公差在建模时按IT7级精度做了约束，避免实际装配后出现轮组偏摆、滑行抖动的问题。轮辐部分做了对称式的镂空减重设计，一共12个镂空槽分内外两圈排布，内圈6个长圆形槽靠近轴承安装位，外圈6个小长圆形槽靠近轮缘，这种排布一方面是在保证轮体结构强度的前提下尽可能降低轮体自重，减少滑行时的转动惯量，让蹬踏启动更轻快，另一方面镂空结构也能在轮体受压时提供微小的形变空间，过滤路面细碎震动，提升滑行的脚感舒适度，同时镂空槽的边缘都做了R1.5的圆角过渡，避免应力集中导致轮体在受冲击时出现开裂。

　　外形尺寸与安装边界方面，轮体外径严格控制在76mm，轮体宽度为24mm，这个宽度是直排轮的标准宽度，适配绝大多数轮滑鞋的刀架安装槽——常规轮滑刀架的轮槽宽度预留为25mm，24mm的轮宽既不会出现轮体在刀架内左右窜动的问题，也不会因为轮宽过宽蹭到刀架侧壁增加滑行阻力。中心轴承安装孔的台阶深度为7mm，刚好容纳两个608轴承的厚度（单只608轴承厚度为7mm，两个轴承对装后总厚度14mm，轮体中心的轮毂宽度刚好为14mm），装配后轴承端面与轮毂端面齐平，不会出现轴承突出轮体导致安装后夹死、转动不畅的问题。轮体的胎面弧度半径为380mm，这个弧度值是经过多轮滑行测试验证的，压刃角度在15度以内时，轮面与地面的接触压强保持在0.2MPa左右，既能保证足够的抓地力，又不会因为接触面积过大增加滑行阻力。

　　建模阶段做一体成型简化的原因，主要是考虑到多数调用这个模型的场景是做轮滑鞋整机的装配仿真、轮组干涉检查、外观渲染，不需要拆分PU外层与内嵌塑料轮毂的细节，如果是做轮体本身的生产工艺仿真，可以在这个基础模型上拆分出轮毂与PU层的装配结构，预留出PU浇注的结合面结构。需要注意的是，这个模型是基于实物逆向测量得到的，尺寸公差控制在±0.2mm以内，对于结构装配、运动仿真来说精度足够，但如果要开模生产，还需要根据PU材料的收缩率、模具加工公差做进一步的尺寸补偿，不能直接用这个模型做模具加工的最终数模。

　　从结构强度的角度验证，轮辐的最小壁厚为3mm，在85A硬度PU材料的属性下，单轮垂直静载荷可以达到150kg，完全满足普通成年使用者的体重需求，即使做跳跃落地动作，瞬时冲击载荷下轮体的形变量也不会超过1mm，不会出现轮体变形蹭刀架的问题。轮体的动平衡精度在建模时按G6.3级做了约束，轮体的质心与旋转中心的偏移量控制在0.05mm以内，滑行时转速达到200r/min（对应滑行速度约28km/h）时不会出现明显的震动感。
