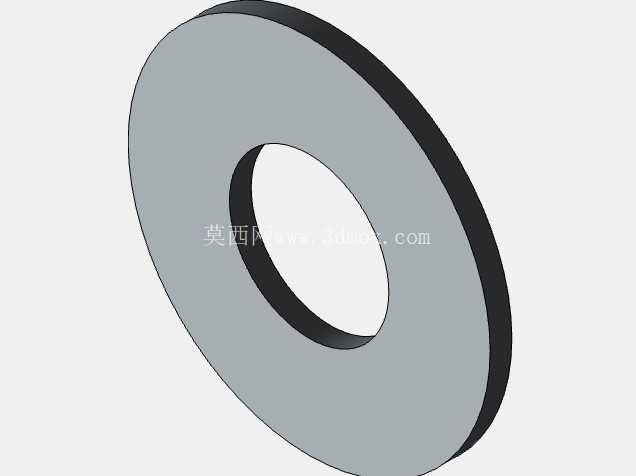

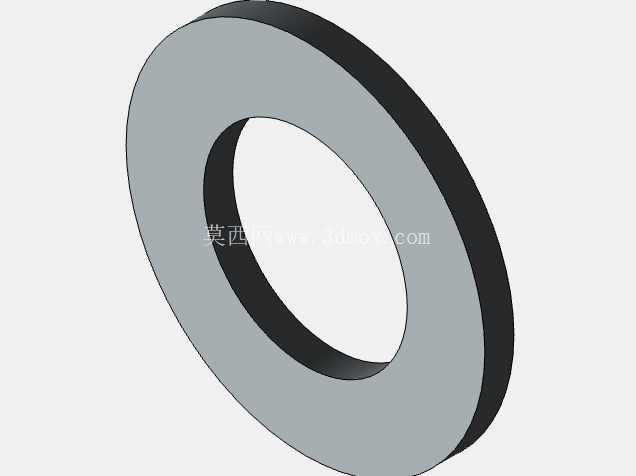

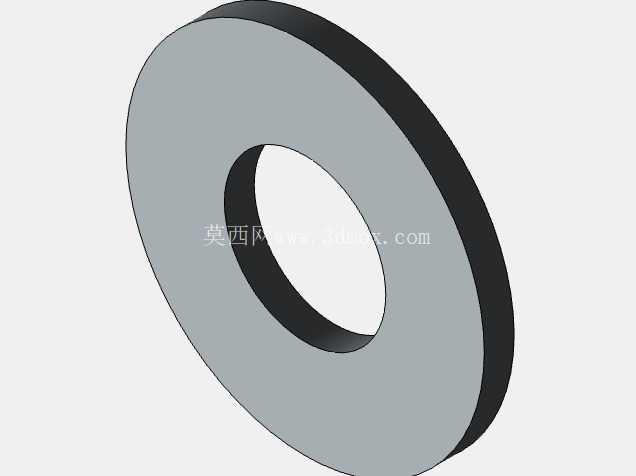

DIN125A型平垫圈M2至M20规格系列

　　很多刚入行的结构设计师容易把平垫圈的作用简单理解为垫在螺栓头和被连接件之间，实际在工程现场，不同工况下平垫圈承担的功能有明确区分：当被连接件表面是喷漆件、阳极氧化件或者材质偏软的铝合金、工程塑料时，平垫圈可以分散螺栓拧紧时的面压，避免螺栓头压溃被连接件表面，造成涂层脱落或者基材凹陷；当被连接件的安装孔存在少量加工偏差、孔位同轴度略超差时，标准厚度的平垫圈可以覆盖孔位偏差，保证螺栓承压面完整贴合，避免螺栓杆受附加剪切力；在有小幅振动的工况下，平垫圈可以增大连接副的接触摩擦力，降低螺栓预紧力衰减的速率，当然这里要明确，平垫圈本身没有防松功能，需要和防松垫圈、螺纹胶等结构配合使用，不能单独作为防松零件使用。在各类机械装配、工装夹具搭建、工业设备运维场景里，平垫圈是最容易被忽略却又直接影响连接可靠性的基础零件，这套覆盖M2到M20规格的DIN125A型平垫圈，完全遵循德标平垫圈的尺寸公差与形位要求设计，适配绝大多数公制螺纹的螺栓、螺钉连接副，能解决实际装配里的诸多共性问题。

　　这套DIN125A型平垫圈的设计完全贴合标准要求，没有做多余的结构改动，内孔尺寸按照对应螺纹规格的标准通孔尺寸设计，保证螺栓杆可以顺利穿过，不会出现卡滞，同时内孔和外圆的同轴度控制在标准公差范围内，安装时不会出现偏心导致的承压面受力不均；垫圈的两个端面都做了平整处理，没有冲压毛刺、翘曲变形，表面粗糙度满足装配要求，拧紧时不会因为端面不平整造成预紧力偏差；厚度尺寸严格对应不同螺纹规格的标准值，M2到M6的小规格垫圈厚度偏薄，适配小型电子设备、精密仪器的小螺纹连接，不会因为垫圈过厚造成螺栓有效啮合长度不足，M8到M20的中大规格垫圈厚度随规格递增，适配钢结构、工业设备、机床附件的大扭矩拧紧场景，能承受对应的螺栓预紧力面压，不会在拧紧过程中出现垫圈压溃变形的问题。从安装边界来看，不同规格的垫圈外圆尺寸都严格遵循DIN125A的标准数值，设计师在做安装沉孔、避让空间设计时，可以直接调用对应规格的垫圈模型核对空间，不需要额外核对非标尺寸：比如M6规格的垫圈外圆刚好适配常用的内六角圆柱头螺钉的头部尺寸，做沉孔设计时只要留出对应垫圈外圆的避让空间，就能保证螺栓头和垫圈完全沉入沉孔，不会突出安装面；M20规格的垫圈外圆尺寸足够覆盖普通C级通孔的间隙，即使安装孔有少量位置偏差，也能保证承压面完全落在被连接件上。

　　在实际建模选型时，这套全系列的垫圈模型可以直接调用到装配体中，不需要逐个绘制标准件，能大幅提升结构设计的效率，同时因为模型尺寸完全符合标准，生成工程图时的明细栏、尺寸标注都可以直接关联，不会出现标准件尺寸和实物不符的问题，避免采购回来的垫圈和设计预留空间不匹配。很多现场装配出现的螺栓连接失效问题，追根溯源往往是垫圈选型错误，比如用了厚度不足的非标垫圈，或者垫圈内径过大导致承压面不足，这套遵循DIN125A标准的垫圈，在通用机械装配、自动化设备搭建、工装夹具制作、五金维修等场景都能适配，只要是公制普通螺纹的连接副，对应规格都可以直接选用，不需要额外做尺寸验证。

　　另外要注意的是，DIN125A型平垫圈是A级精度的垫圈，主要用于配合精度要求较高的连接场景，比如设备的主轴连接、定位面的螺栓连接，如果是对精度要求不高的户外钢结构、临时搭建结构，可以选用C级精度的垫圈，但在大多数工业设备、精密装配场景里，A级平垫圈的形位公差更能保证连接的可靠性。在三维装配过程中，调用这套垫圈模型时，要注意垫圈的安装方向，因为冲压成型的垫圈会有微小的圆角面和冲切面，安装时要把圆角面朝向螺栓头一侧，冲切面贴紧被连接件，这样能保证拧紧时的受力更均匀，当然这套模型在设计时也还原了冲压件的微小工艺特征，方便设计师在做装配工艺说明时明确安装要求。
