镂空框架式立方体趣味机械结构

　　这款镂空框架式立方体结构，最初的设计出发点是作为工业展厅、机械科普展区的互动展示件，也可作为工装夹具设计教学中空间框架受力分析的具象演示载体，区别于常规实心立方体教具，其镂空的框架形式能让观察者直观看到内部空间的构件排布逻辑，理解空间桁架类结构的力传递路径。从结构功能来看，整体采用等截面方条型材拼接成立方体外框，六个面均做了居中镂空处理，外框的每个边角位置都预留了沉头安装孔，可通过标准紧固件将外框各边牢固锁合，拼接完成后整体框架的形位公差可控制在0.1mm以内，保证立方体各边的垂直度与平行度满足演示与装配要求。

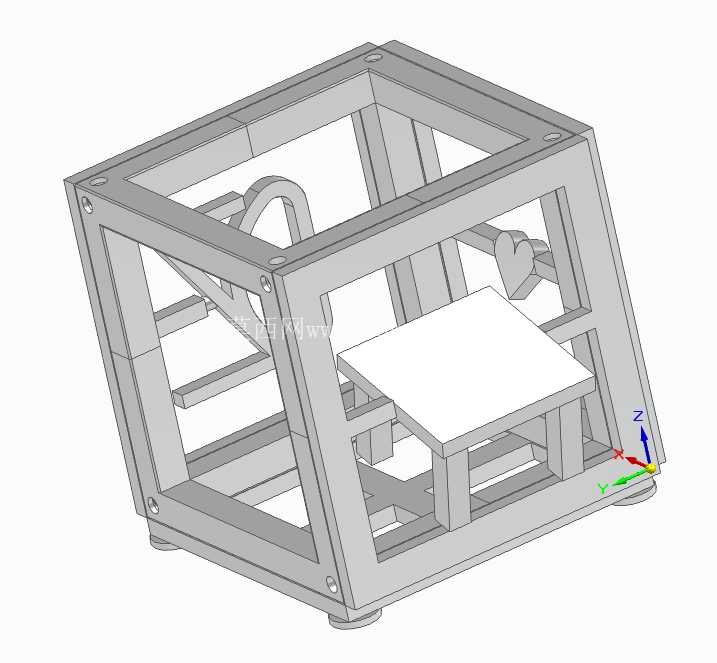

　　内部构件的排布没有采用对称式填充，而是在不同立面设置了差异化的功能结构：其中一个立面内置了可小幅度摆动的环形构件，相邻立面设置了心形凸起的定位挡块，底部框架上搭载了一块独立的平板承载台，承载台通过四根短支撑柱与底部框架连接，支撑柱与框架、承载台的连接位置都做了止口定位，避免装配后出现晃动偏移。设计过程中优先考虑了装配工艺性，所有框架杆件的截面尺寸统一，加工时仅需要调整下料长度即可完成所有外框杆件的制备，不需要定制特殊截面的型材，大幅降低了加工制备的成本；内部的各个功能构件都采用了模块化设计，可根据不同的展示需求更换内部搭载的结构件，比如将环形摆动件替换为齿轮传动演示组件，或是将平板承载台更换为小型工件定位座，拓展不同场景下的使用功能。

　　从安装边界来看，整体立方体的外轮廓尺寸控制在150mm×150mm×150mm的范围内，底部四个角设置了凸起的垫脚，垫脚高度为5mm，可让整个结构放置在平面上时保持底部通风间隙，避免长期放置出现底部接触面磨损，垫脚位置也预留了通孔，可通过螺栓将整个立方体结构固定在展示台、教学实验台的台面上，防止互动触碰时出现倾倒。在实际应用场景中，这类结构除了科普教学使用外，也可作为工业设计领域的空间结构原型，验证小尺寸框架类产品的结构强度与装配逻辑，比如小型设备的防护框架、精密仪器的内置支撑框架，都可以参考这种等截面杆件拼接、边角锁合的结构形式，在保证结构刚度的前提下最大化降低整体重量。

　　结构的受力设计上，外框杆件采用了斜向加强筋布置，在每个立面的镂空区域都设置了斜向支撑杆件，将外框承受的竖向与横向载荷分解传递到整个框架的各个杆件上，避免单个杆件受力过大出现变形，经过受力仿真验证，在顶部承载面施加10kg的竖向载荷时，整体框架的最大变形量不超过0.05mm，完全满足展示与轻载承载的使用需求。内部的平板承载台表面做了平面度处理，平面度公差控制在0.02mm以内，可用于放置小型精密零件、测量表头之类的轻载物件，配合外框的定位结构，也可作为小型三坐标测量的辅助定位工装，对小型工件进行快速装夹定位。整个结构的所有连接位置都没有采用焊接工艺，全部采用紧固件拼接，方便拆解运输与后期维护更换构件，拆解后所有杆件都可以平铺收纳，大幅降低了仓储与运输的空间占用，重新装配时仅需要按照边角的定位标记对齐锁紧紧固件即可，不需要专用的工装夹具辅助，普通操作人员在十分钟内即可完成整体装配。
