间歇传动用八槽日内瓦轮结构设计

　　在自动化生产线的转位工位、包装设备的间歇送料单元、机床的自动换刀转台以及多工位检测设备的分度机构中，槽轮式间歇传动是应用极为广泛的机械结构形式，这款八槽外啮合日内瓦轮正是这类间歇传动系统中的核心从动构件。区别于棘轮传动的冲击噪音大、定位精度差，以及凸轮间歇分割器的成本高、定制化程度高的特点，日内瓦轮结构依靠圆柱销与径向槽的啮合脱开来实现间歇转位，结构简单、加工难度适中，在中低速、工位数量固定的间歇传动场景中有着极高的性价比。

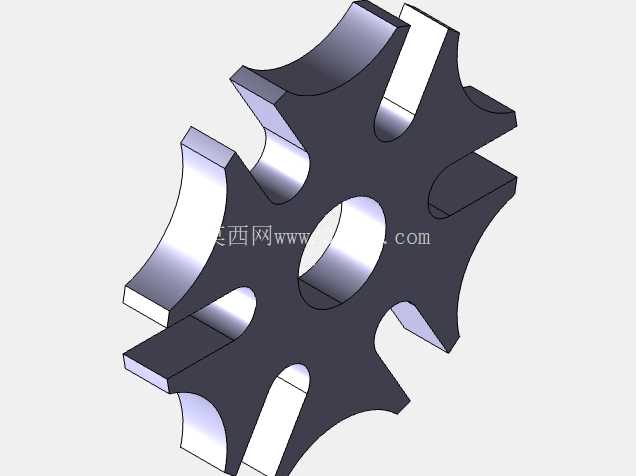

　　从结构功能来看，这款日内瓦轮沿圆周均匀分布8个径向开口槽，相邻槽之间设计有内凹的锁止圆弧面，工作过程中，与之配合的主动拨盘上的圆柱销在未进入径向槽时，拨盘上的凸圆弧锁止面会与日内瓦轮的内凹锁止弧完全贴合，此时日内瓦轮被完全锁止，保持工位静止状态，不会因为负载惯性或者外力出现偏移，保证工位定位的可靠性；当圆柱销随拨盘转动进入径向槽的瞬间，锁止弧刚好脱离配合，圆柱销开始驱动日内瓦轮沿固定角度转动，当圆柱销从径向槽另一侧滑出时，下一组锁止弧重新进入贴合状态，日内瓦轮再次停止转动，完成一次固定角度的间歇转位，单周期转位角度为45度，刚好适配8工位的间歇传动需求。

　　设计过程中首先要明确的是安装边界与配合尺寸，日内瓦轮中心的通孔为安装基准孔，用于与输出转轴配合传递扭矩，孔的公差带通常选用H7级精度，与转轴的k6公差形成过渡配合，保证传动过程中无间隙晃动，同时方便装配拆卸。径向槽的两侧工作面需要做表面硬化处理，因为圆柱销在进入和滑出槽道的过程中会存在接触冲击与滑动摩擦，长期运行下如果表面硬度不足，很容易出现磨损凹陷，导致转位角度出现误差，影响工位定位精度，通常槽面硬度需要达到HRC45-50，表面粗糙度控制在Ra1.6以下，降低摩擦损耗。锁止圆弧的半径需要与主动拨盘的锁止凸弧半径完全匹配，两者之间的配合间隙控制在0.02-0.05mm之间，间隙过大会导致锁止状态下日内瓦轮存在窜动间隙，工位定位不准；间隙过小则会出现锁止面卡滞，导致传动阻力增大，甚至出现机构卡死的故障。

　　从外形尺寸的匹配逻辑来看，日内瓦轮的外径尺寸直接决定了整个间歇传动机构的安装空间，中心孔的尺寸需要根据输出轴的负载扭矩来确定，扭矩越大，轴径越粗，对应的中心孔尺寸也需要同步放大，避免轴的扭转强度不足。径向槽的深度需要根据主动拨盘的回转中心距来计算，保证圆柱销在槽内滑动的过程中不会出现干涉，同时槽的开口处需要设计微小的倒角，一方面可以引导圆柱销顺利进入槽道，避免入槽时出现刚性撞击，另一方面也可以去除加工毛刺，避免装配过程中划伤配合零件。轮体的厚度需要根据传递的扭矩大小来确定，在中低速轻负载的场景下，比如小型包装机的送膜机构、电子元件的检测转台，轮体厚度可以适当减小，降低整体重量与转动惯量；在中负载场景下，比如自动化装配线的工件转位台，就需要适当增加轮体厚度，提升轮齿与槽道的结构强度，避免长期受冲击出现变形断裂。

　　实际应用中，这类日内瓦轮通常搭配深沟球轴承作为输出轴的支撑，降低转动过程中的摩擦阻力，同时在锁止弧面与槽道工作面需要定期涂抹润滑脂，减少磨损，延长机构的使用寿命。在进行三维建模时，需要重点保证径向槽的角度均分精度，8个槽的角度误差需要控制在±0.05度以内，否则会导致各个工位的停留位置出现偏差，后续工位的执行机构无法准确对准工件，影响整个设备的运行稳定性。锁止弧的同轴度需要与中心安装孔保持一致，同轴度误差控制在0.02mm以内，避免锁止过程中出现松紧不一的情况，导致拨盘转动过程中出现卡顿。另外，轮体的边缘需要做倒钝处理，去除锐边毛刺，避免装配和维护过程中划伤操作人员，也可以减少应力集中，提升轮体的抗冲击能力。

　　不同于连续运转的齿轮传动，日内瓦轮的工作过程存在频繁的启停冲击，所以在材料选择上，通常选用45号钢或者40Cr合金钢制作，经过调质处理后整体韧性良好，可以承受频繁的冲击载荷，槽面经过高频淬火后耐磨性能优异，能够满足长期运行的磨损要求。在一些对噪音控制要求较高的场景，比如办公自动化设备、医疗检测设备中，也可以选用POM或者尼龙等工程塑料制作日内瓦轮，运行噪音更低，自润滑性能好，不需要额外添加润滑剂，但是承载能力相对较低，只适合轻负载的间歇传动场景。建模过程中需要对槽道与锁止弧的衔接处做圆角过渡处理，避免应力集中导致长期受冲击出现裂纹，圆角半径通常取0.5-1mm，既不会影响配合精度，又能有效提升结构的疲劳强度。
