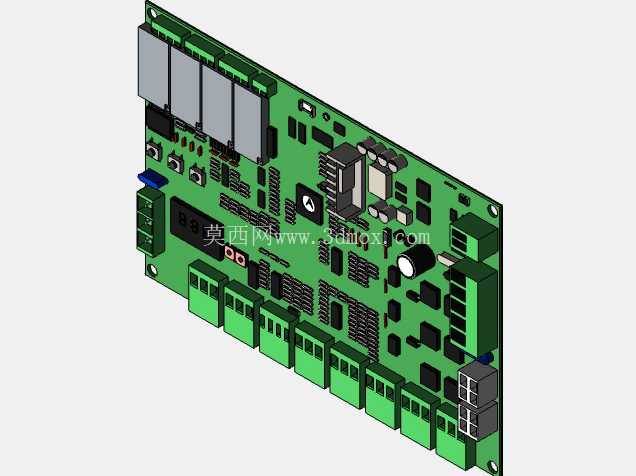

多接口工业控制PCB板三维结构设计

　　这款PCB板的三维结构设计，是面向工业自动化控制场景做的硬件载体方案，日常会被集成在各类工业控制柜、小型设备控制单元里，承担信号采集、指令输出、外设驱动的核心连接作用，小到单机设备的逻辑控制，大到产线工位的信号中转，都能见到这类板卡的实际应用。做结构设计的时候最先要考虑的是安装边界，板体整体采用矩形布局，边缘预留了统一规格的安装孔位，孔位间距匹配工业标准导轨安装件以及常规控制柜内的安装螺柱间距，不需要额外做转接件就能直接固定在电控箱的安装背板上，板体边缘到最高元器件的顶部距离做了严格控制，避免安装后和箱盖、相邻板卡出现干涉。

　　板上的元器件布局完全顺着实际接线、运维的操作逻辑排布，大电流的接线端子全部集中在板体的下侧和左侧边缘，接线时操作人员不用探入板卡深处就能完成端子压接、线路插拔，日常检修更换保险、拨码开关的时候，也不会因为周边元器件过密碰掉周边的贴片元件。板上的多组灰色插槽是扩展接口，用来对接不同功能的子卡，比如模拟量采集子卡、继电器输出子卡，插槽的位置做了防呆结构设计，三维建模时特意核对了插槽的插拔行程，保证子卡插装后不会超出板体的整体安装高度，相邻插槽之间预留了足够的手指操作空间，不用借助辅助工具就能完成子卡的拆装。

　　板载的电容、芯片这类发热元器件，布局时避开了接线端子的正上方，防止接线时的金属碎屑掉落到引脚间造成短路，同时发热相对集中的电源处理区域，特意和板上的精密信号采集芯片拉开了足够间距，减少热传导对信号精度的影响，建模时每一个贴片元件的封装尺寸都和实际物料做了核对，阻容件的高度、芯片的散热片尺寸都完全还原实物，不会出现结构干涉导致的装配问题。板体右侧的网口类通讯接口，位置刚好对应控制柜侧壁的开孔位，外接通讯线的时候不用弯折走线就能直接插接，接口周围预留了固定螺丝的安装空间，保证接头插装后有足够的固定强度，不会因为设备运行的震动出现松脱。

　　做这款板卡的三维建模时，没有简化任何接插件的细节结构，包括端子上的压线螺丝位置、插槽的定位凸点、安装孔的沉头深度都做了还原，结构工程师在做整柜的布局设计时，可以直接调用这个模型做干涉检查，不用再二次测量板卡的实际尺寸，能大幅缩短电控系统的结构设计周期。实际应用里这类板卡往往会和其他控制板并排安装，所以建模时也考虑了相邻板卡的间距要求，板上最高的元器件高度控制在统一范围内，只要按照标准间距排布板卡，就不会出现元件碰擦的情况，板体边缘做了工艺边预留，符合PCB生产的加工工艺要求，设计输出后可以直接对接生产环节，不用再做工艺性调整。
