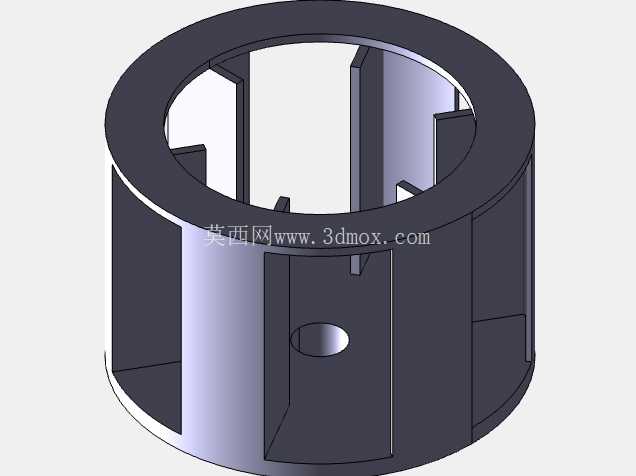

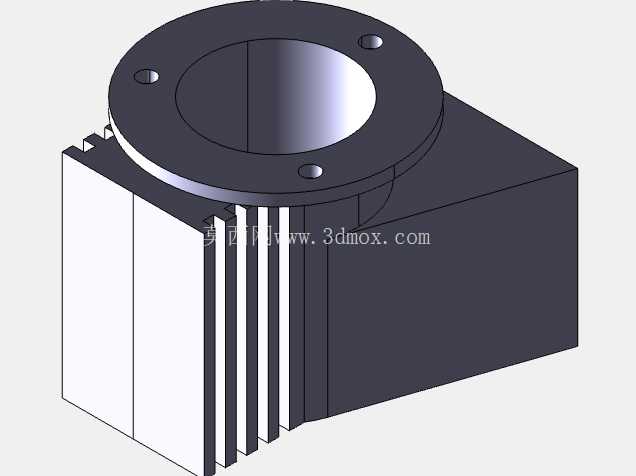

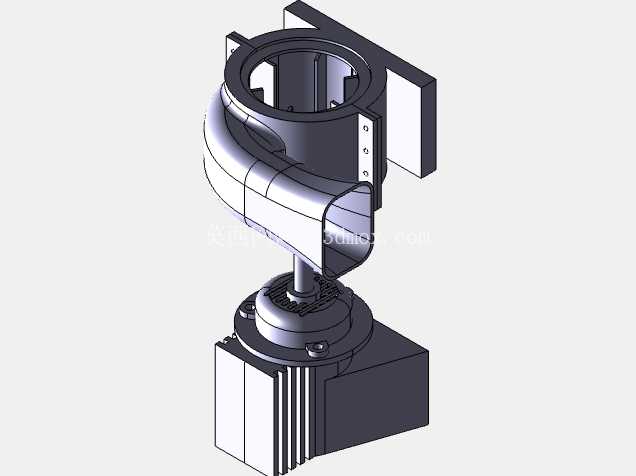

在商用中央空调风管送风末端、工业厂房岗位送风系统、洁净车间层流送风单元这类对气流组织均匀性有明确要求的场景里,这类筒式结构的鼓风机风轮组件是决定送风效率与运行噪音的核心部件。不同于常规轴流风轮直吹的送风模式,该结构采用周向布叶的筒式设计,气流从风轮轴向进入后,沿叶片间的流道完成90度转向后从周向送出,能在有限的安装空间内实现更大的送风压头,适配需要接长距离送风管道的应用场景。从结构设计逻辑来看,风轮整体采用薄壁圆筒式承力框架,上下两端的环形端圈作为主要的安装基准面,加工时需要保证两端面的平面度公差控制在0.1mm以内,避免高速旋转时出现端面跳动引发的振动问题。

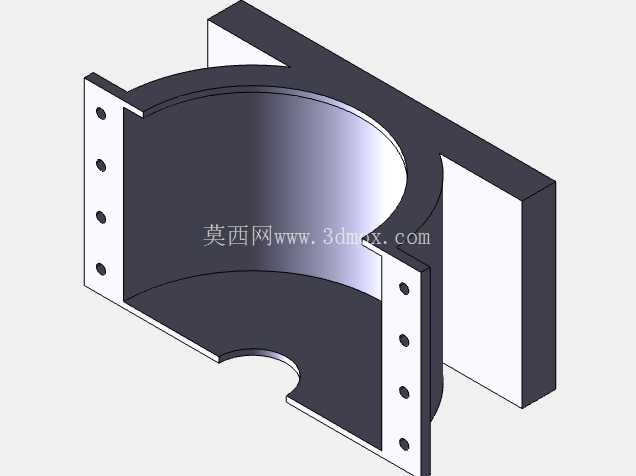

周向均匀分布的叶片采用直板径向布置,叶片与端圈的连接位置做了小圆角过渡,一方面减少焊接或一体成型时的应力集中,另一方面也能降低气流经过叶根位置时的涡流损耗,减少气动噪音。风轮筒体侧壁预留的定位小孔,是用于和电机输出轴端的定位销配合,保证风轮与电机轴的同轴度,装配时需要保证销孔与轴孔的位置度公差不超过0.05mm,避免高速转动时出现动平衡超差的问题。从安装边界尺寸来看,该风轮的外径尺寸适配常规150mm到200mm直径的送风风道,轴向高度控制在120mm到180mm区间,能直接嵌入标准尺寸的风机蜗壳内部,不需要额外定制变径连接件,降低现场安装的适配成本。

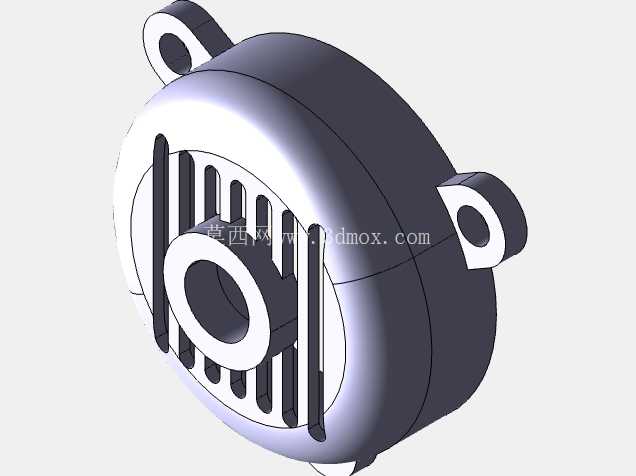

在实际运行过程中,风轮的叶片数量经过气流仿真优化,在保证足够过流面积的前提下,将叶片间距控制在合理范围,避免叶片过密导致风阻增大、电机负载升高,同时也防止叶片过疏引发的送风脉动问题,保证出风气流的平稳性。针对不同应用场景的耐温需求,该结构可以适配不同的材质选型,普通常温通风场景采用ABS工程塑料一体注塑成型即可满足强度要求,在高温排烟或者工业热风循环场景下,则可以采用镀锌钢板冲压焊接或者铝合金压铸成型,保证在120℃到180℃的工作温度下结构不会出现形变。设计过程中需要重点校核风轮的动平衡等级,一般要求达到G6.3级以上,对于安装在静音要求较高的办公区域HVAC系统内的组件,动平衡等级需要提升到G2.5级,避免运行时的振动传递到风管壁面引发结构传声。另外,风轮下端面的中心位置预留的轴孔配合公差采用H7/k6的过渡配合,既可以保证与电机轴的装配紧密度,不会出现高速转动时的打滑问题,也方便后期维护时的拆卸更换,不需要使用专用拉马工具就能完成风轮的拆装。

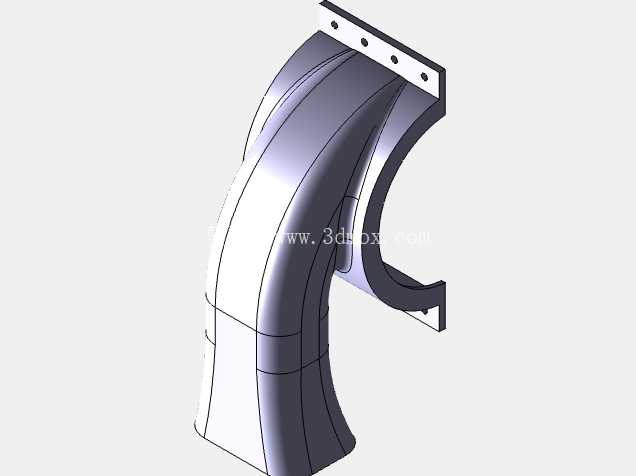

在流道设计上,叶片的安装角度经过反复迭代,在保证送风压头满足管道阻力要求的前提下,尽量减小叶片入口处的气流冲角,降低气流入口损失,提升风机的运行效率,实际测试数据显示,该结构相比同尺寸的前倾式离心风轮,在相同转速下送风效率能提升8%左右,同时运行噪音降低3到5分贝。对于结构设计从业者来说,这类风轮建模时需要重点注意周向阵列的叶片与两端端圈的布尔运算处理,避免出现零厚度面或者几何间隙,导致后续有限元分析或者3D打印、模具开模时出现错误,同时要预留好动平衡去重的工艺位置,一般在上下端圈的外边缘预留1到2mm的去重余量,方便生产时完成动平衡校正。在设备选型匹配时,需要根据系统需要的送风量与管道阻力损失,对应选择合适高度与直径的风轮规格,同时匹配对应功率的驱动电机,避免出现小马拉大车导致电机过载,或者大马拉小车造成的能源浪费问题。
