阿尔加维游艇改进型舱底泄放阀结构设计

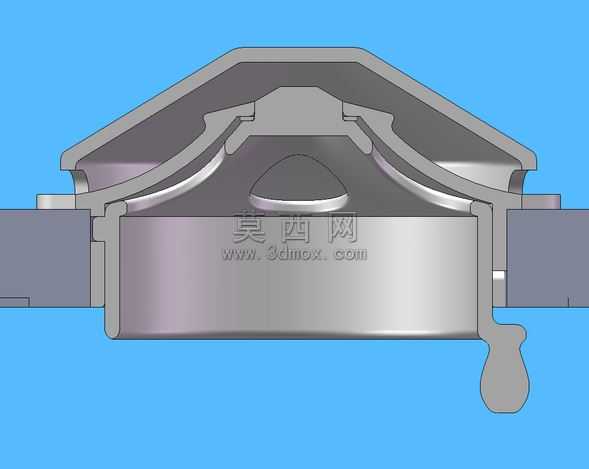

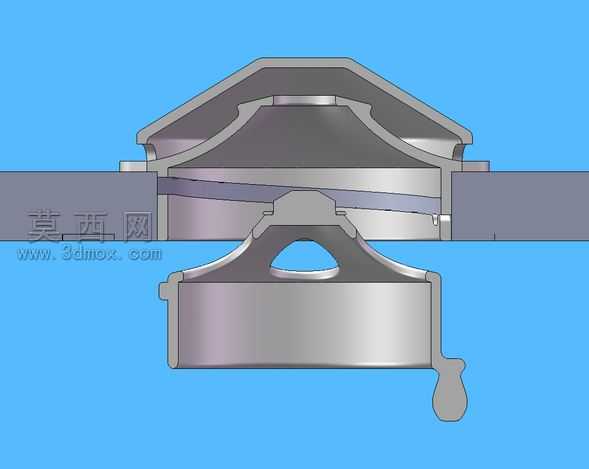

本模型为游艇舱底泄放装置的优化设计方案，基于原有简易泄放结构进行迭代升级，采用三维参数化建模方式完成全结构构建，建模过程中对各配合部位做了公差预留设计，确保各组件装配后无干涉问题。模型整体采用上下分体式结构布局，上部为与游艇甲板嵌合的安装基座，基座边缘做了圆弧过渡处理，避免应力集中，同时适配甲板的曲面安装形态，中部设置硅胶密封垫层，垫层采用压缩量可控的设计参数，安装后可实现甲板上下空间的静密封效果，杜绝舱底水反向渗漏的问题。下部为泄放主体结构，设置有带导流弧面的泄放通道，通道内壁做了光滑曲面处理，减少泄放时的流体阻力，同时在主体外侧设置快拆式卡扣结构，无需专用工具即可快速完成外部滤罩的拆卸清理，滤罩表面开设多道导流槽，既可以阻挡大体积杂物进入泄放通道造成堵塞，又不会影响正常泄放的流量。建模阶段对整体结构做了轻量化处理，在保证结构强度满足船用使用要求的前提下，削减了非受力部位的材料厚度，降低配件整体重量。渲染阶段采用金属哑光材质模拟船用316不锈钢的表面质感，密封部位采用半透明硅胶材质表现，背景采用蓝色水体与甲板的分层场景，直观展示该泄放装置安装后的工作状态，结构剖面视角清晰呈现内部密封结构与泄放流道的走向，便于使用者快速理解产品的装配逻辑与工作原理。该设计兼顾了低成本制造与易维护的使用需求，所有结构均可采用注塑工艺批量生产，大幅降低配件的制造成本，同时快拆结构的设计让日常清理维护无需专业人员操作，普通游艇使用者即可自行完成维护作业，适配小型休闲游艇的使用场景。
