简易低成本Saare游艇阀件三维结构设计

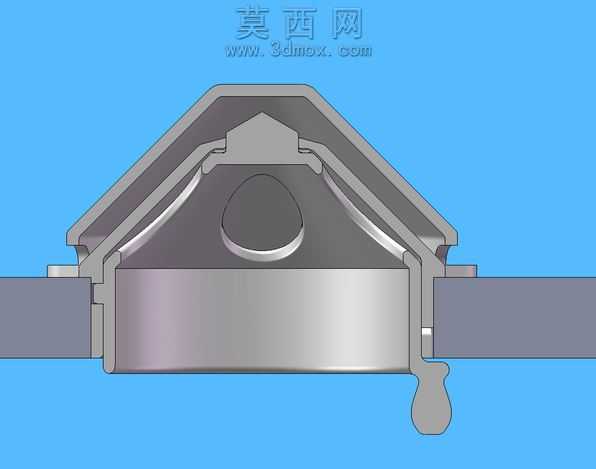

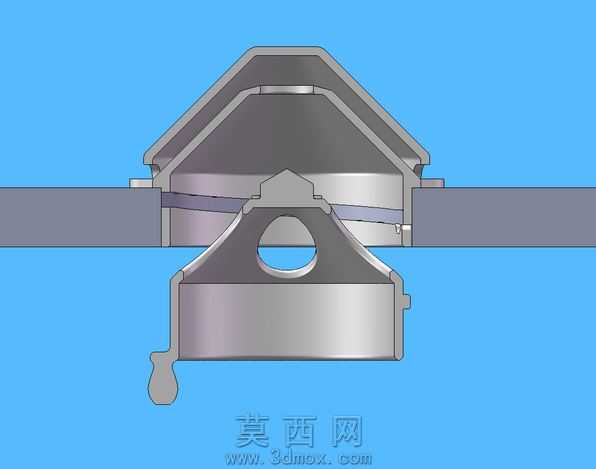

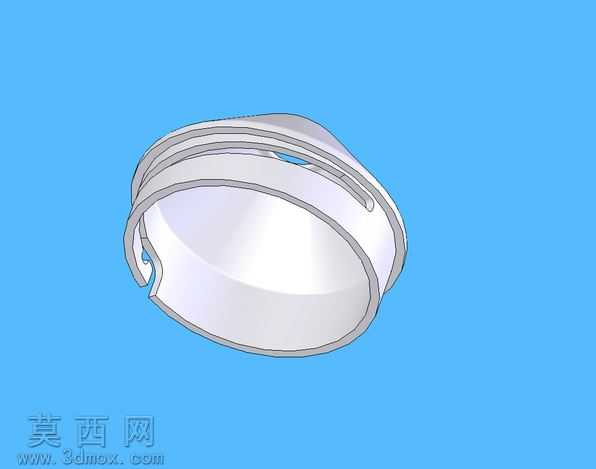

本作品为面向小型游艇打造的简易低成本阀类舾装件三维建模成果，建模过程依托三维参数化设计流程完成全特征构建，所有结构尺寸均经过参数化关联设置，可根据实际装配需求快速调整整体口径、安装高度、密封面宽度等核心参数，适配不同吨位小型游艇的甲板安装场景。模型构建过程中严格遵循易加工、易装配的设计原则，主体结构拆分为外罩、中段密封座、甲板密封垫片、启闭控制件四大模块，各模块间采用卡扣式配合加密封面压合的连接方式，无需复杂专用工装即可完成拆装与日常维护，大幅降低生产组装与后期运维成本。材质设定上，主体非承压外罩模块选用常规模塑塑料材质，可通过普通注塑工艺实现批量生产，进一步压缩制造成本；若有特殊使用需求，外罩模块也可快速替换为金属材质，无需改动整体装配结构即可提升部件抗冲击、抗老化性能。中段密封结构采用双密封面设计，与甲板接触位置设置整片式密封垫片，可有效阻断外部水流渗入甲板内部；阀件内部密封面经过精密配合公差设计，可实现从全开到完全关闭的全行程密封效果，启闭过程无卡滞、无渗漏。设计阶段特意优化了阀件整体高度参数，适当提升的高度可有效阻挡航行过程中飞溅的浪涌进入船体内部，同时为甲板内部预留出充足的气体流通空间，可兼顾舱内通风换气的辅助功能；若实际安装场景对高度有严格限制，也可通过调整参数快速削减非必要高度，适配不同船型的安装空间要求。模型渲染阶段采用金属质感与工程塑料质感分层赋材，清晰区分不同功能模块的结构边界，剖面视角可直观展示内部密封配合关系与启闭行程的运动逻辑，所有配合面均经过干涉检查，确保实际生产装配过程中无结构冲突，可直接导出工程图用于生产加工参考。
