汽车气路系统方形连接减压阀结构

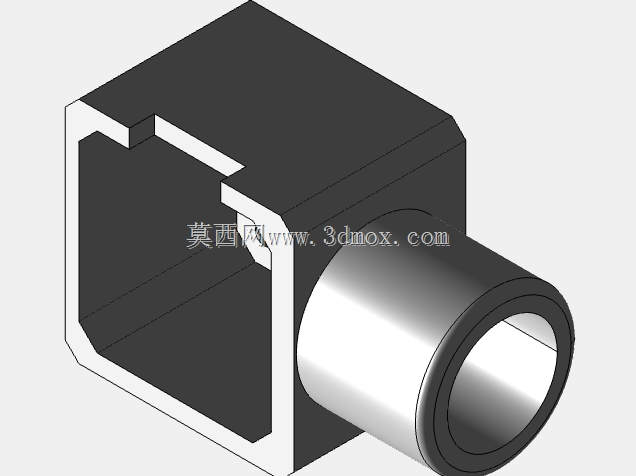

　　这款方形阀体侧出式减压阀，主要面向商用车气制动回路、乘用车辅助气路系统的压力调控场景设计，区别于常规圆柱式减压阀的安装逻辑，方形主体结构在车载紧凑安装空间里的适配性更强，尤其是车架内侧、驾驶舱底板下方这类存在直角安装基准面的位置，方形阀体可以直接贴附基准面完成固定，不需要额外设计转接支架来抵消圆柱阀体的圆弧面间隙，能有效减少安装环节的零件数量，降低整车装配的累计公差。

　　从功能实现逻辑来看，这款阀件的核心作用是将上游气源输出的高压气体，稳定调节至下游用气部件所需的额定工作压力，不管是上游气源因为空压机工作周期出现压力波动，还是下游用气端因为多个部件同时工作出现流量骤变，阀件内部的压力反馈结构都能快速响应，通过改变阀口的通流面积来维持输出压力的稳定，避免压力过高损坏下游精密气动元件，或是压力不足导致制动、离合这类关键执行机构动作不到位。阀体侧部伸出的圆柱段是标准管路对接接口，接口内壁做了密封槽结构，可以直接适配快插式气管接头或者卡套式硬管接头，不需要额外加工密封面，接口的同轴度控制在0.02mm以内，能保证管路对接后不会出现偏载漏气的问题。

　　设计过程中优先考虑了车载工况的抗振需求，方形阀体的壁厚做了差异化设计，靠近安装基准面的一侧壁厚比其他面厚1.5mm，用来承接车辆行驶过程中传递过来的持续振动，避免阀体长期受振出现应力开裂；内部的流道做了圆弧过渡处理，没有直角转折的流道结构，能减少高压气体流过时的压力损失，同时也能避免气流在直角位置形成紊流产生异常噪音，这一点对靠近驾驶舱安装的阀件来说尤为重要，能有效降低车内的气动噪音。阀体的外部棱角全部做了R1.2的倒钝处理，一方面是避免安装过程中锐边划伤操作人员或者周边的线束管路，另一方面也能减少应力集中点，提升阀体的抗冲击能力。

　　安装边界方面，方形主体的外轮廓尺寸适配车载常用的50mm安装孔距标准，阀体上预留的两个安装沉孔可以直接用M6螺栓固定在安装基准面上，安装后阀件整体的突出高度比同通径的圆柱式减压阀低12mm，能给周边的线束、管路布置留出更多安全间隙，不会出现阀件与周边部件运动干涉的问题。侧出接口的中心高度与方形阀体的中心平面重合，管路对接后不会产生额外的弯矩作用在阀体上，能延长阀件的密封件使用寿命。在实际选型匹配过程中，这款阀件可以覆盖多数轻型商用车、新能源乘用车的辅助气路压力调节需求，不管是给制动分泵提供稳定的控制气源，还是给空气悬架、气动座椅这类舒适性部件提供调压后的供气，都能满足工作要求，结构上没有冗余的设计，整体重量比同规格的常规减压阀轻18%左右，符合整车轻量化的设计趋势。建模过程中对内部的阀芯运动行程、弹簧预紧力对应的压力调节范围都做了参数化关联，调整弹簧刚度参数就能快速适配不同的压力输出需求，不需要对阀体主体结构做大幅修改，能缩短同系列不同参数阀件的开发周期。
