减压阀配套网格修剪构件结构设计

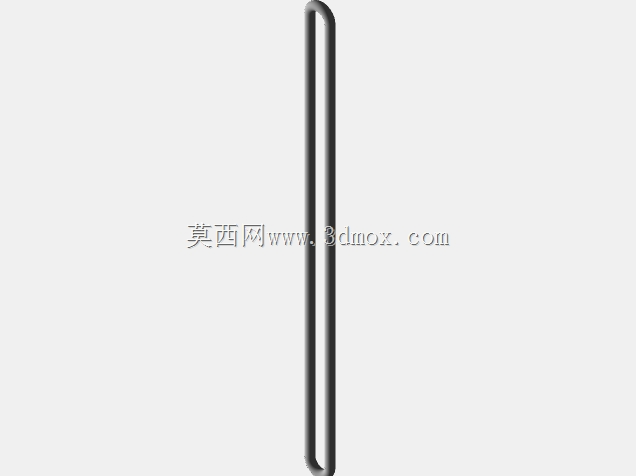

　　在工业流体管路系统的减压阀配套组件设计中，这类网格修剪构件往往承担着流体整流、杂质初步拦截的核心作用，很多刚接触阀组设计的工程师容易忽略这类前置构件的结构合理性，实际在石化、市政供水、工业气体输送的现场工况里，减压阀前端的流态紊乱、焊渣或硬质颗粒冲蚀密封面是导致减压阀失效的Top3诱因，而这类网格修剪构件正是安装在减压阀入口端的第一道功能性屏障。从结构设计逻辑来看，该构件采用长杆式对称双端挂钩结构，整体为细长圆柱构型，两端的弯钩结构并非随意设计，而是对应减压阀阀腔内部的预装卡槽，安装时无需额外紧固件，直接将两端挂钩卡入腔体内的定位槽即可完成固定，这种无紧固件的设计一方面避免了紧固件在流体长期冲蚀下松动脱落卡滞减压阀阀芯的风险，另一方面也大幅缩减了现场拆装维护的时间，运维人员无需专用工具即可完成构件的取出清理或更换。

　　从安装边界来看，构件的整体长度严格匹配减压阀入口段的整流腔长度，外径略小于腔体内径，预留的1.5mm环形间隙既可以避免构件受热胀冷缩影响出现卡滞，也能保证构件与腔壁之间不会出现旁流，让所有流经的流体都必须穿过网格区域完成整流与过滤。网格部分的修剪精度直接决定了构件的实际使用效果，网格丝径选取0.8mm的304不锈钢材质对应参数，网孔尺寸统一为2mm见方，这个参数是经过多轮流场仿真验证的：如果网孔过大，无法有效拦截管路施工残留的焊渣、密封带碎屑等硬质杂质，这些杂质一旦进入减压阀的减压腔，会划伤密封副、卡滞活塞运动副，直接导致减压阀调压失效、出口压力超压；如果网孔过小，又会造成过大的流阻，使得减压阀入口压力损失超标，影响整个管路系统的压力调节精度。

　　长杆部分的结构做了等径设计，表面粗糙度控制在Ra1.6，一方面减少流体经过时的紊流产生，另一方面也避免长期使用后杂质在杆体表面结垢，影响后续拆装。在实际应用场景中，这类构件除了配套减压阀使用，也可适配在其他对入口流态有要求的调节阀、安全阀前端，尤其是在压缩空气系统、消防供水系统、工业燃气输配系统中，这类构件的存在可以将减压阀的非计划维修率降低40%以上。设计过程中需要特别注意两端挂钩的折弯半径，折弯半径过小会导致应力集中，在流体长期脉动冲击下出现断裂，折弯半径过大则会导致挂钩与卡槽的配合间隙过大，构件在腔体内出现晃动，产生额外的流致振动噪音，甚至长期振动下出现疲劳断裂。另外，构件的整体同轴度公差需要控制在0.1mm以内，否则安装时会出现一端卡入到位另一端无法卡入的情况，强行安装还会导致腔体内壁的防腐层被刮伤，埋下腔体腐蚀的隐患。很多工程师在做阀组三维建模时，往往只关注阀体、阀芯、弹簧这些核心部件，忽略这类前置网格构件的结构细节，实际在做装配干涉检查、流场仿真分析时，如果缺失这类构件的准确模型，仿真得出的流阻系数、压力分布数据会和实际工况存在15%以上的偏差，直接导致后续选型计算出现误差，甚至引发现场管路压力不稳、阀件提前失效的问题。

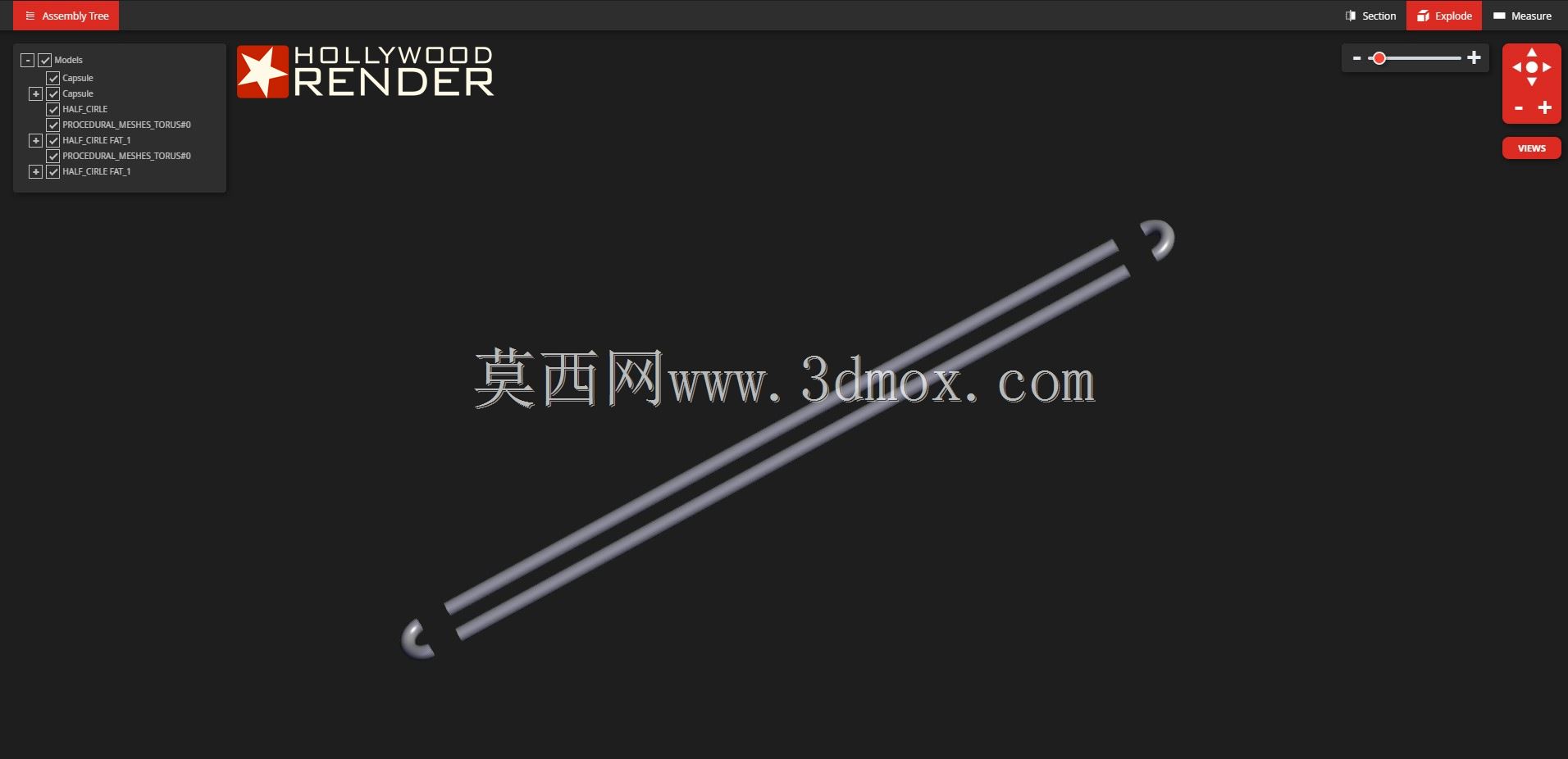

　　在做该构件的三维建模时，需要重点还原网格的编织结构、两端挂钩的折弯角度、杆体与网格段的过渡圆角，这些细节直接决定了后续出工程图时的加工精度，也能在装配仿真阶段提前发现安装干涉、配合间隙不合理等问题，减少后续样机试制阶段的改模次数。从工况适配性来看，该结构的网格修剪构件可以适配最高1.6MPa的工作压力，适用介质温度范围在-10℃到120℃之间，覆盖了大部分常规工业流体管路的工况需求，如果是用于腐蚀性介质工况，只需要将材质更换为316L不锈钢即可，整体结构无需做大幅调整，具备较强的工况适配通用性。
