减压阀用圆柱式阀芯结构三维设计

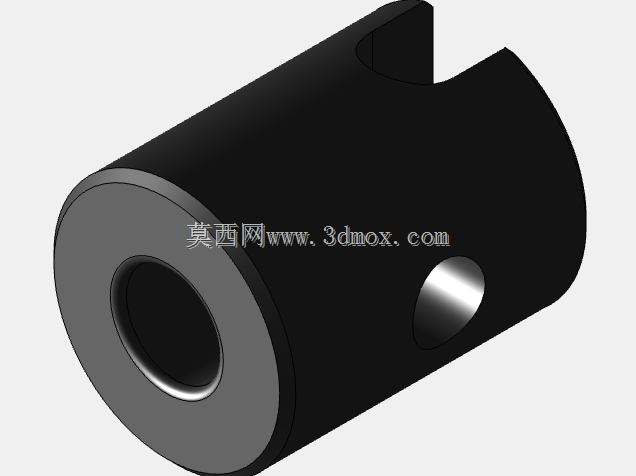

　　在工业流体输送管网、气动控制系统以及液压动力回路中，减压阀作为压力调节的核心执行元件，其内部阀芯构件的结构合理性直接决定了整套压力调控系统的运行稳定性与压力输出精度，本次呈现的圆柱式阀芯结构，正是针对小通径直动式减压阀的工况需求完成的结构设计。从实际应用场景来看，这类阀芯结构多用于轻工生产流水线的气动控制支路、小型液压工装的压力调节回路、实验室气路的终端减压模块，以及家用供水系统的支管减压单元，这类场景普遍对阀件的安装空间有严格限制，同时要求压力调节过程无卡顿、输出压力波动值控制在允许区间内，不会因为介质流动的脉动出现压力骤升骤降的问题。从结构功能特性来看，该阀芯采用整体圆柱式主体设计，主体外圆面与阀体内腔的配合面经过精度匹配设计，配合间隙控制在合理范围内，既可以保证阀芯在阀腔内沿轴向顺畅滑动，又能避免高压介质从配合间隙处过量泄漏，保障减压环节的密封可靠性。阀芯主体的中心开设贯通式轴向通孔，作为介质流通的主通道，介质从高压侧进入通孔后，会通过阀芯侧部开设的径向孔与阀腔的低压侧连通，通过阀芯的轴向位移改变径向孔的通流面积，从而实现输出压力的动态调节，这种侧孔调节的结构相比端面密封调节的结构，对介质中的微小杂质容忍度更高，不容易因为杂质卡滞导致调压失效。

　　阀芯上部开设的缺口式卡槽结构，是与阀杆驱动端的配合接口，卡槽的宽度与深度尺寸经过匹配设计，既可以保证阀杆的驱动力平稳传递到阀芯上，避免传动过程中出现旷量导致的压力调节滞后，又能预留足够的装配间隙，方便生产装配环节的快速组装，不需要额外的紧固件连接，减少阀件内部的零件数量，降低故障发生概率。从设计思路层面来看，整个阀芯的结构设计始终围绕加工便利性与运行可靠性两个核心维度展开，主体结构采用回转体设计，绝大多数加工面都可以通过数控车床一次装夹完成加工，仅侧部径向孔与上部卡槽需要后续工序完成，能够有效降低零件的加工成本，适合批量生产。

　　外圆面的粗糙度要求根据配合需求做了差异化设定，与阀腔密封件接触的区域粗糙度要求更高，减少密封件的磨损，延长阀件的整体使用寿命，非配合区域则适当降低粗糙度要求，减少不必要的加工工序。在安装边界尺寸设计上，阀芯的整体外径尺寸与对应规格减压阀的阀体内腔尺寸做了严格匹配，轴向总长度满足阀腔内部的行程需求，当阀芯处于最大开度位置时，不会与阀腔的上端盖发生碰撞干涉，当阀芯处于完全关闭位置时，径向孔能够被密封面完全覆盖，彻底切断介质通路，实现截止功能。径向孔的孔径大小经过通流能力计算，能够满足额定流量下的介质通过需求，不会因为通流面积不足导致阀件内部出现节流啸叫或者压力损失过大的问题。

　　上部卡槽的位置设计充分考虑了阀杆的行程范围，保证在整个调压行程内，阀杆与卡槽的配合不会脱开，驱动力传递始终保持稳定。在实际选型匹配过程中，设计人员可以根据具体的工况压力范围、介质类型、额定流量参数，对阀芯的轴向长度、径向孔孔径、配合间隙数值做针对性调整，比如用于气体介质的工况可以适当缩小配合间隙减少泄漏，用于水介质的工况可以适当放大配合间隙避免水垢卡滞，用于液压油介质的工况则可以根据油液粘度调整径向孔的通流面积，保障不同工况下的调压稳定性。这类圆柱式阀芯结构相比传统的锥形阀芯、活塞式阀芯，结构更加简单，零件加工难度更低，装配工序更少，后期维护拆解也更加方便，在中小通径的减压阀产品中有着非常广泛的应用空间，能够覆盖绝大多数常规低压流体控制场景的使用需求。
