减压阀配套操纵杆结构设计

项目分类:阀门 发布时间:2024-12-12 ID:843108
  • 减压阀配套操纵杆结构设计

  这款操纵杆是减压阀组件中的核心操控执行零件,主要应用在工业管路调压系统、小型流体控制设备的减压阀模块上,承担人工调节减压阀开度、设定输出压力阈值的直接作用,操作人员通过扳动该操纵杆,可带动减压阀内部的阀芯组件产生位移,改变阀口过流面积,最终实现管路下游压力的稳定调控,在小型气动控制回路、实验室低压流体输送装置、民用供水支路调压阀等场景中都能见到这类结构的应用。

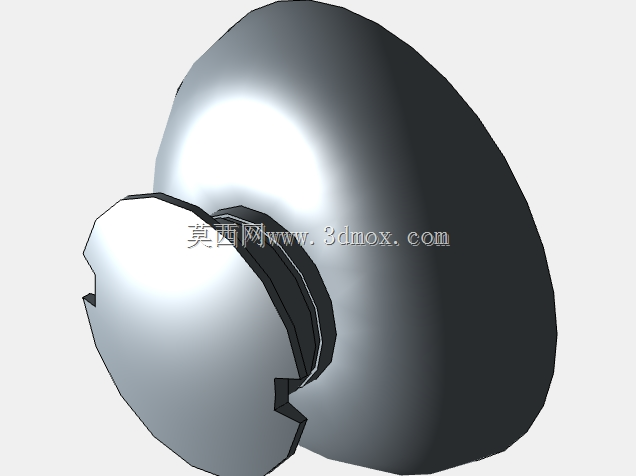

  从结构设计思路来看,该零件采用了偏心盘式的主体构型,主体为大直径的弧形回转盘面,盘面边缘做了平滑的圆弧过渡,没有尖锐的棱角,一方面是为了避免操作人员扳动调节时被锐边划伤,另一方面大弧面的设计也能在手动操作时提供足够的受力接触面,不需要额外加装操作手柄就能完成调压动作,减少了零件装配的工序。在盘面与阀芯连接的部位,设计了带定位缺口的卡接结构,缺口的角度与阀芯端部的卡位凸台完全匹配,装配时不需要额外的紧固件就能实现周向固定,避免操纵杆受力时与阀芯发生相对转动导致调压精度失效,卡接部位的侧壁做了加厚处理,因为这个位置是扳动操纵杆时扭矩传递的集中区域,加厚设计可以有效降低长期反复操作带来的应力集中,避免零件根部断裂。

  从安装边界来看,该操纵杆的大直径盘面完全覆盖减压阀端部的调节腔开口,安装后盘面与阀体外壁之间预留了1.5mm左右的活动间隙,既不会因为间隙过大导致外界粉尘、水汽进入阀腔内部影响阀芯运动,也不会因为间隙过小导致扳动操纵杆时盘面与阀体发生摩擦卡滞。零件的连接柱直径与阀芯端部的安装孔采用H7/h6的间隙配合,装配时可以直接压入到位,不需要额外的粘接或者焊接工序,后期维护更换时也可以直接拔出拆卸,降低了现场维护的难度。在功能特性上,该操纵杆的盘面侧面做了哑光的粗糙纹理处理,手上沾有少量油污或者水汽的时候操作也不会打滑,每次扳动的角度可以通过盘面的转动行程直观判断,配合阀体上的压力刻度标识,操作人员可以快速将压力调整到需要的数值。

  不同于常见的杆式操纵手柄,这种盘式操纵杆的力臂更长,相同调节扭矩下需要的操作力更小,对于需要频繁调整压力的工况来说,能有效降低操作人员的手部疲劳。设计时还考虑了零件的加工工艺性,整体结构可以通过压铸一次成型,后续只需要对卡接缺口和连接柱的配合面做少量的机加工就能达到装配精度要求,不需要复杂的多工序加工,适合批量生产降低制造成本。在实际使用中,该操纵杆的转动角度范围被阀体内的限位结构限制在0到90度之间,对应减压阀从完全关闭到完全开启的全行程,不会因为过度扳动导致阀芯被顶出阀腔造成设备故障,盘面的厚度经过受力校核,在施加最大操作力矩的时候不会发生塑性变形,保证长期使用的结构可靠性。针对不同的使用介质环境,该结构可以选用铝合金或者工程塑料作为加工原料,铝合金材质的零件强度更高,适合在工业管路的高压减压阀上使用,工程塑料材质的零件重量更轻、成本更低,适合民用低压供水、气动回路的减压阀配套使用,两种材质的结构尺寸完全一致,可以实现互换装配,不需要调整阀体的相关配合尺寸。
