L型直角胶带定位夹持工装夹具结构

　　在消费电子组装、包装产线的贴胶工位，这类L型直角胶带夹具的应用场景非常集中——不少产品外壳的直角棱边位置需要粘贴缓冲泡棉胶带、导电胶带或者密封胶条，人工贴胶很容易出现棱边对位偏移、胶带褶皱、两侧粘贴长度不一致的问题，尤其是小尺寸壳体的内直角贴胶，人工操作的良率长期卡在七成左右，换用这类专用夹具定位后，贴胶良率能稳定提升到九成五以上，还能把单工位的操作节拍压缩近四成。

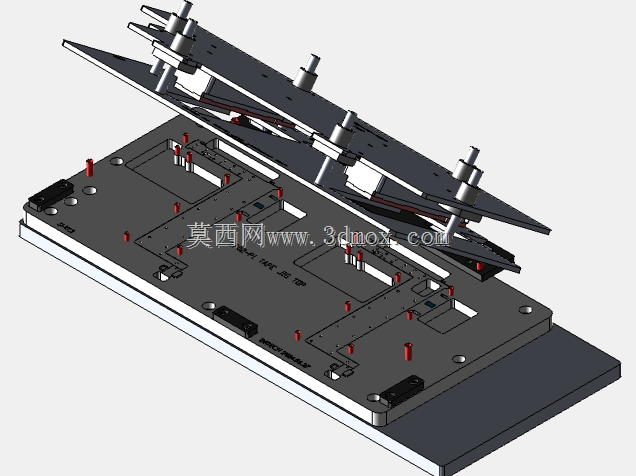

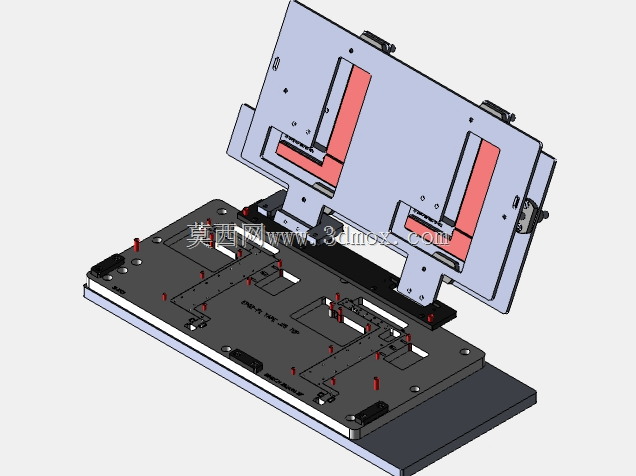

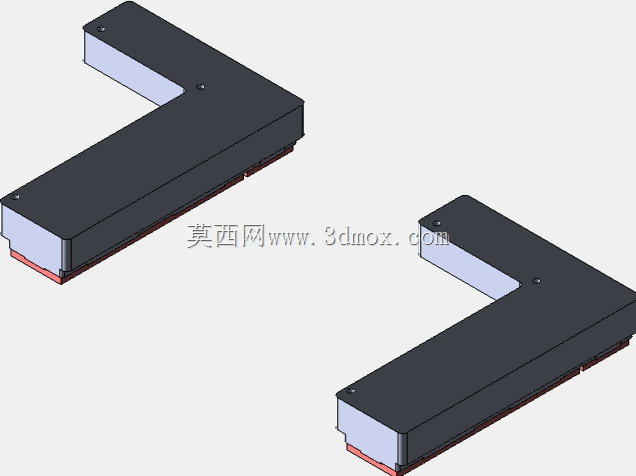

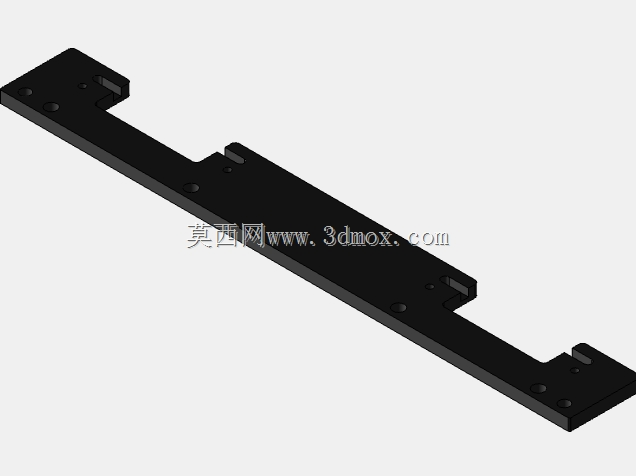

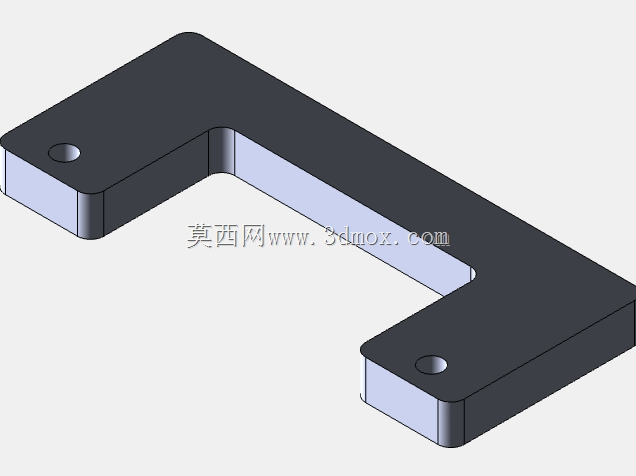

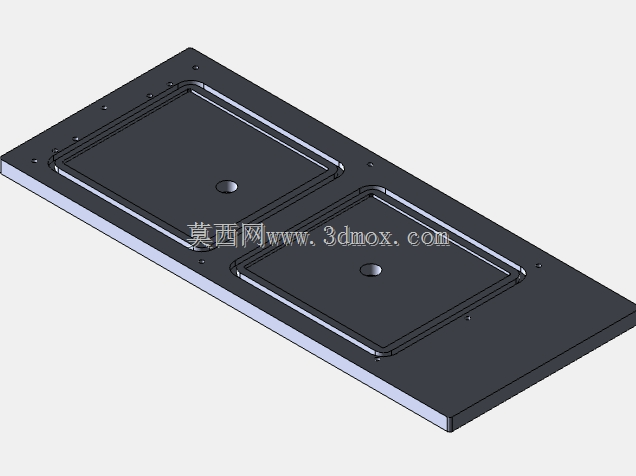

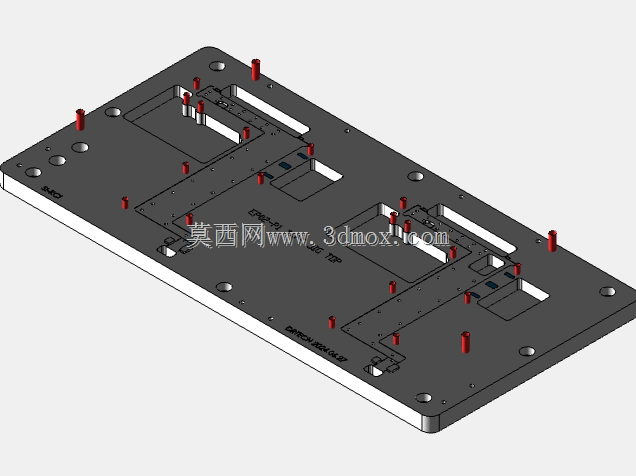

　　从实际使用逻辑来看，这套夹具的核心功能是完成胶带的预定位与直角折弯定型，不需要额外的动力源，纯靠结构限位实现操作。夹具整体采用L型直角布局，两个长臂的长度根据常用胶带的最大适配宽度设计，长臂的上表面做了0.2mm深度的沉台，沉台的宽度和待粘贴胶带的标准宽度做公差配合，单边预留0.1mm的间隙，既方便操作人员把成卷裁切好的胶带快速嵌入沉台定位，又不会因为间隙过大导致胶带放置歪斜。沉台的内侧直角棱边做了R0.3mm的小圆角处理，避免胶带在折弯过程中被锐边刮伤胶层面或者离型纸，导致胶带提前失去粘性。

　　设计这套结构的时候，最先敲定的是直角的精度参数——两个长臂的定位面垂直度控制在0.02mm以内，这个精度是匹配多数3C产品外壳的直角公差要求的，如果夹具本身的直角超差，贴出来的胶带会在产品棱边处出现错位，要么一侧胶带超出壳体边缘，要么另一侧粘贴不到位。夹具的主体材质选用了常见的6061铝合金，整体做硬质阳极氧化处理，表面硬度达到HV400以上，长期和胶带、操作人员的手指接触不会轻易出现划痕，避免沉台内的毛刺刮坏胶带；和胶带接触的沉台表面做了细磨砂处理，粗糙度控制在Ra1.6，既不会因为表面太光滑导致胶带放置后轻易滑移，也不会因为表面太粗糙导致离型纸剥离时带起胶层。

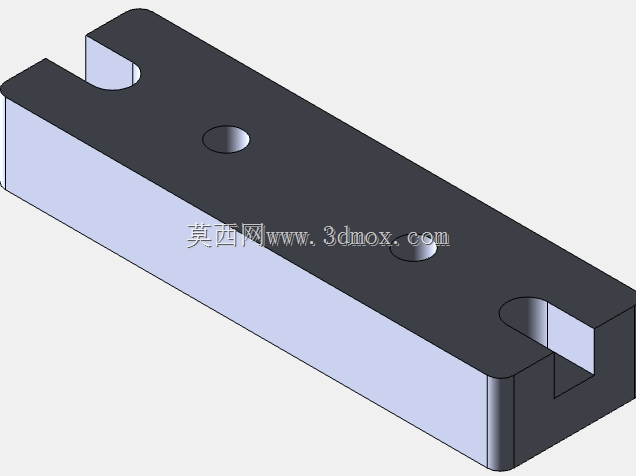

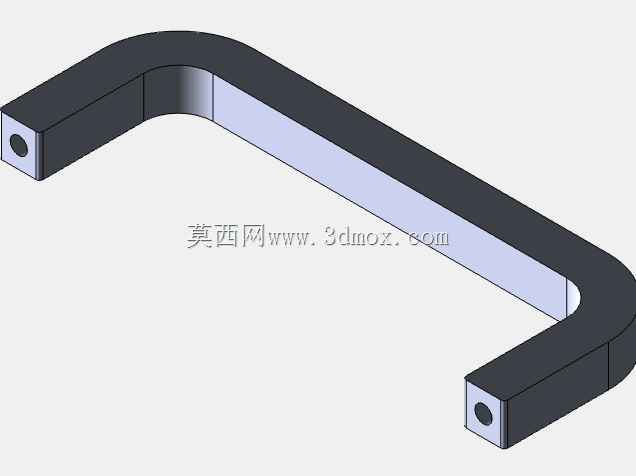

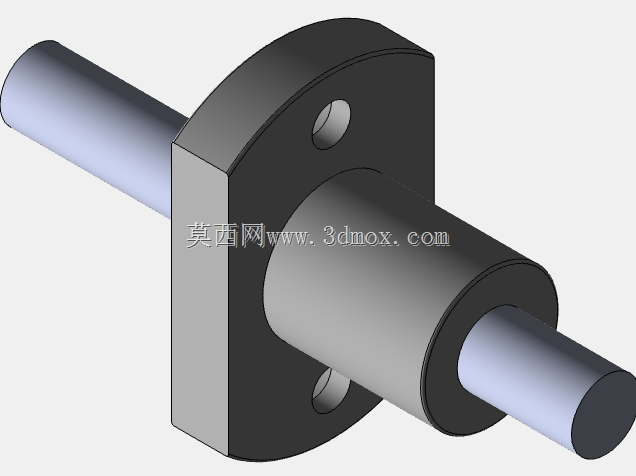

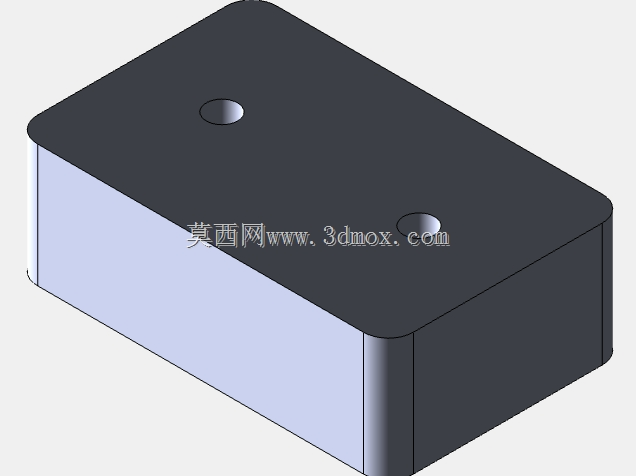

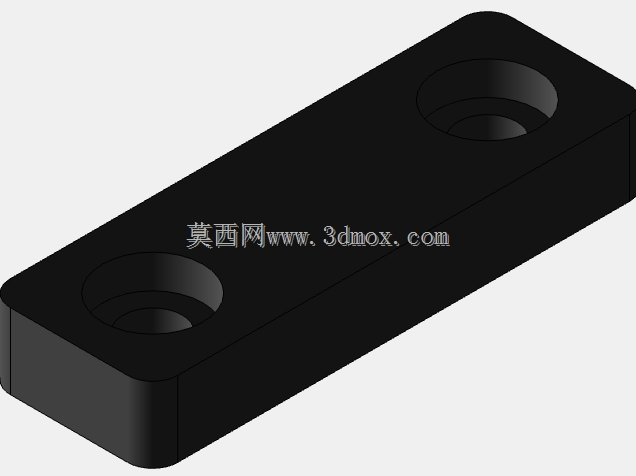

　　安装边界方面，这套夹具属于桌面式手动工装，底部做了两个M4的螺纹安装孔，孔位间距按照标准小型工装的安装基准设计，可以直接固定在工位的防静电工作台面上，也可以搭配快速夹钳升级成半自动压合结构。夹具的整体高度控制在25mm，长臂的长度分别为120mm和80mm，不会占用过多的工位操作空间，操作人员在工位上坐立时，手臂自然下垂就能刚好碰到夹具的操作位置，不需要刻意抬臂或者俯身，符合工位的人机工程学要求。夹具的两个长臂末端都做了15度的斜角导向，方便操作人员把胶带从沉台的一端顺利滑入定位位置，不需要反复对准调整。

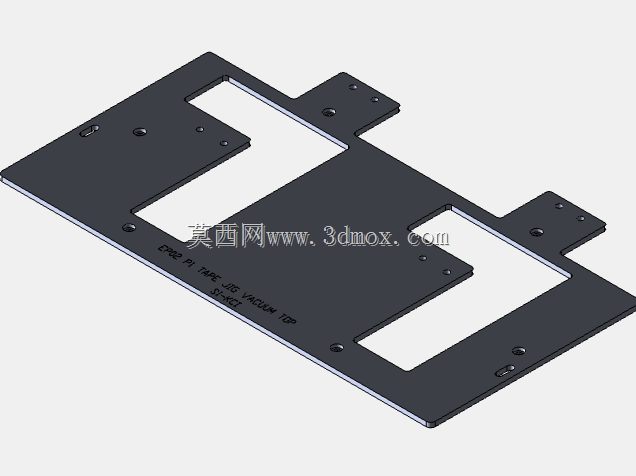

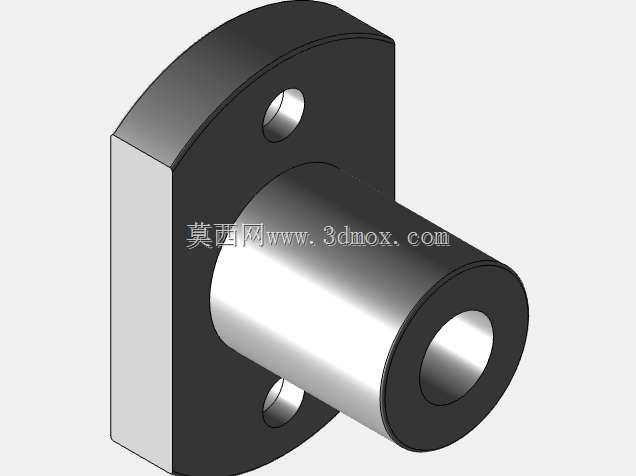

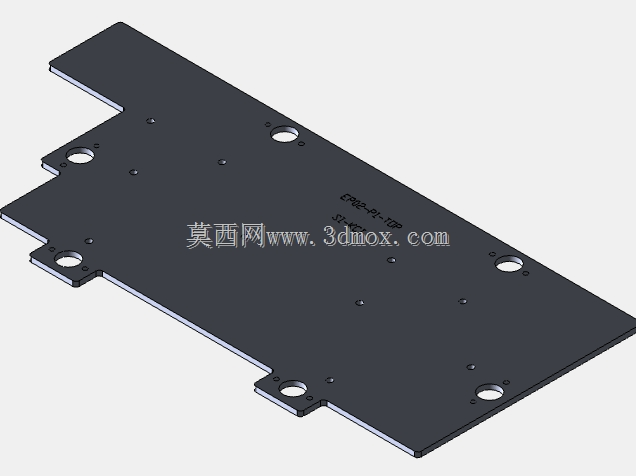

　　在实际产线使用中，这套夹具还兼顾了胶带离型纸的剥离辅助功能，在直角拐角的位置设计了一个0.5mm深度的小缺口，操作人员把胶带嵌入沉台完成折弯后，可以从缺口位置轻松挑起离型纸的边缘，一次性把整段胶带的离型纸剥离，不会出现胶层被带起的问题。夹具的上表面还设计了两个定位销孔，后续如果需要适配不同宽度的胶带，只需要更换对应沉台尺寸的上盖板，不需要重新制作整个夹具体，能降低多规格产品生产时的工装投入成本。针对薄型胶带的粘贴需求，沉台的深度还可以根据胶带的实际厚度做调整，确保胶带放入沉台后，表面和夹具上表面基本齐平，后续压合到产品上的时候不会出现压痕或者粘贴不牢的问题。

　　不少刚接触工装设计的工程师容易忽略这类小夹具的细节，比如直角处的圆角大小、沉台的公差配合、表面粗糙度的选择，这些细节恰恰是决定工装好不好用的关键——如果直角处做尖角，胶带折弯时很容易在棱边处出现胶层断裂；如果沉台间隙留得太大，胶带定位不准，贴出来的产品一致性差；如果表面太光滑，胶带放上去容易移位，太粗糙又会粘住胶层，导致胶带无法顺利转移到产品上。这套结构在设计时还考虑了长期使用的磨损问题，在沉台的直角位置镶嵌了一小块硬质合金片，因为这个位置是胶带每次折弯都会摩擦的位置，普通铝合金使用几个月后就会出现磨损凹槽，导致直角定位精度下降，镶嵌硬质合金片后，使用寿命能提升五倍以上，减少工装的维护更换频率。
