多工位焊接定位工装治具结构设计

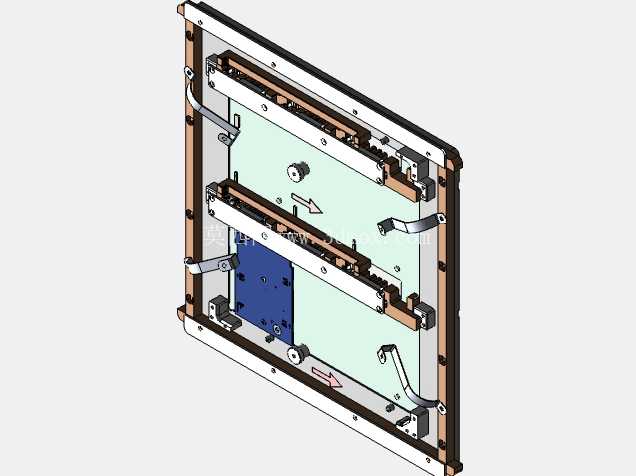

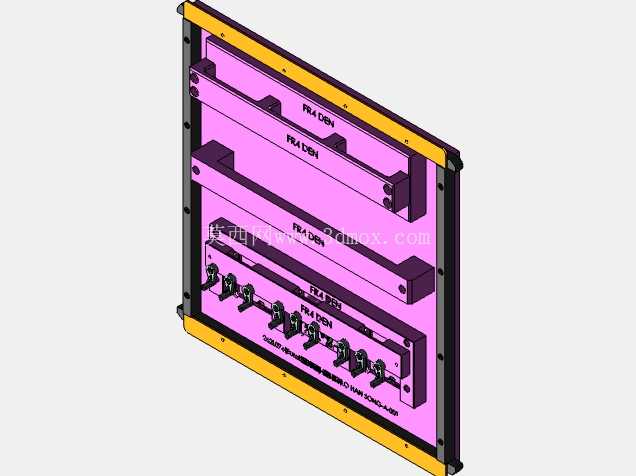

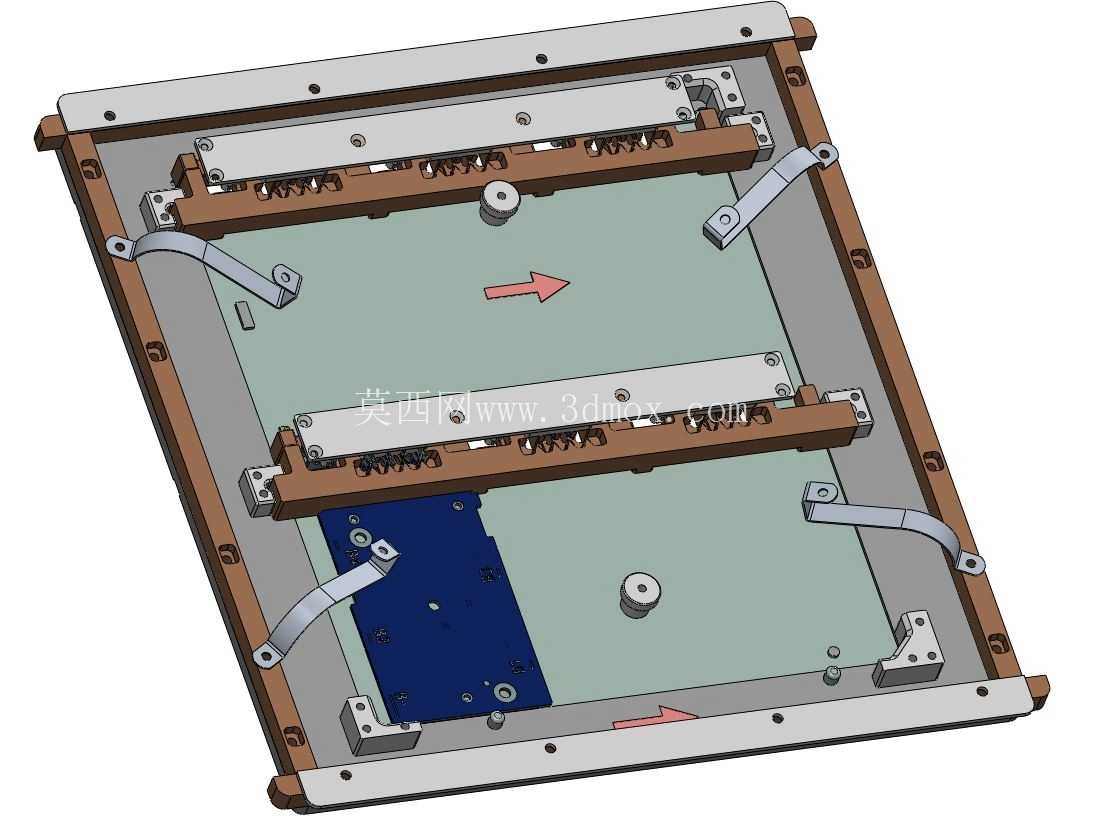

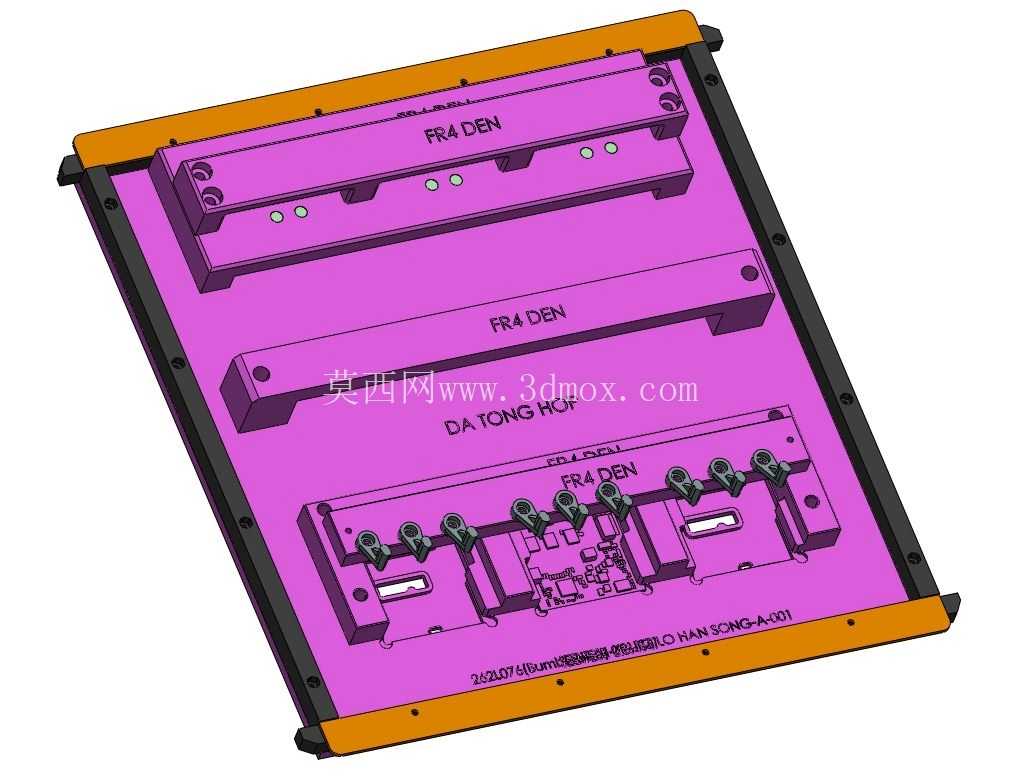

　　底板上分层布置了三组定位模块，最上方的长条形定位块设置了两个定位销孔与一组避让槽，主要用于承载长条形FR4材质的绝缘衬板，定位块上的沉头孔用于将模块锁紧到底板上，避让槽的位置刚好对应衬板上需要焊接引脚的位置，焊接时焊枪可以直接穿过避让槽完成焊点作业，不会与工装本体发生干涉。中间层的长条形定位块长度更长，表面同样标注了FR4 DEN的标识，两端设置了圆形定位柱，用于对长度更大的条状工件进行侧向定位，定位块的侧面做了15度的倒角处理，方便工件取放时的导向，不会因为边缘尖锐刮伤工件表面的镀层。这套多工位焊接定位工装主要面向薄板类金属零部件的批量焊接加工场景，在电子结构件、小型五金组件的焊接生产线上应用较多，核心作用是在焊接作业过程中对多个待焊工件提供精准的位置约束，避免焊接热变形导致的工件尺寸偏移，同时减少人工对位的辅助时间，提升批量焊接的一致性。从结构布局来看，工装采用框式底板作为承载基础，底板四周设置等高的挡边结构，既可以作为工装整体安装到焊接工作台的定位基准，也能对底板上的所有定位模块提供外围防护，避免焊接飞溅掉落到工装安装面影响重复定位精度。

　　最下方的多工位定位模块是整套工装的核心功能区，模块上设置了八个等间距排布的弹性压头，每个压头对应一个待焊工件的装夹位，压头采用侧向旋转压紧的结构，工件放置到位后扳动压头即可快速锁紧，焊接完成后扳开压头就能直接取件，不需要额外的工具辅助。每个装夹位都设置了独立的定位型腔，型腔的轮廓与待焊工件的外形完全贴合，单边预留0.05mm的装配间隙，既保证工件可以顺畅放入，又能将工件的位置偏差控制在焊接允许的公差范围内。型腔中间设置了方形的避让通孔，用于避让工件底部的凸台结构，同时也能让焊接过程中产生的焊渣从通孔掉落，不会堆积在型腔内影响后续装夹的精度。

　　整套工装的所有定位模块都采用模块化设计，每个模块通过内六角螺丝独立固定在底板上，当需要加工不同规格的工件时，只需要更换对应的定位模块，不需要重新制作整套工装底板，能够大幅降低多品种小批量生产的工装制造成本。工装的外形尺寸根据常规焊接工作台的装夹空间设计，整体长宽比例适配常见的自动焊接工作站的作业范围，安装时只需要通过底板四周的安装孔将工装锁紧在工作台的T型槽上，不需要额外制作转接板。底板表面做了硬质氧化处理，能够抵御焊接飞溅的高温灼伤，长期使用不会出现表面凹坑，定位块的工作表面做了抛光处理，粗糙度控制在Ra1.6以内，减少工件取放时的摩擦阻力。

　　在设计过程中，重点考虑了焊接热变形对工装精度的影响，所有定位模块的安装面都设置了隔热槽，减少焊接热量向底板传递，避免底板因为受热不均产生翘曲。压头的压紧力经过调校，刚好可以克服焊接过程中工件的变形应力，又不会因为压力过大压伤质地较软的FR4衬板。每个装夹位的间距经过反复核算，保证相邻焊点之间的焊枪操作空间足够，不会出现焊枪与相邻压头干涉的情况。工装的边缘设置了统一的基准角标识，安装时可以快速识别工装的放置方向，避免装反导致的批量加工报废。整套结构没有复杂的传动部件，日常维护只需要定期清理定位型腔内的焊渣，在压头的旋转轴处添加少量润滑脂即可，长期使用的维护成本极低，非常适合中小批量的焊接加工场景使用，能够帮助生产环节快速提升焊接工序的装夹效率，降低人工对位的劳动强度，同时保证焊接成品的尺寸一致性。
