润滑系统用渐缩式导流喷嘴结构

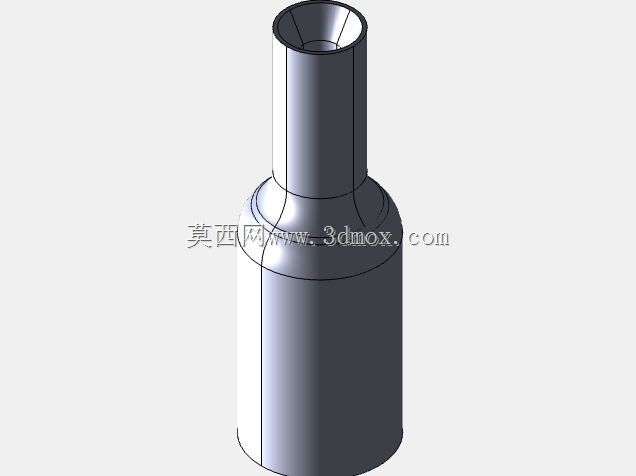

　　在各类工业设备的集中润滑系统、微量润滑供给单元以及小型流体喷淋工况中，喷嘴作为终端流体输出部件，直接决定了润滑介质的喷射覆盖范围、射流汇聚性与供给精度，是影响润滑效果、介质利用率的核心结构件。这款喷嘴采用上下异径的回转体结构设计，整体为同轴对称构型，下部为大直径圆柱段，作为主体安装与介质稳压腔使用，上部为小直径圆柱段，作为射流输出通道，两段之间采用平滑的圆弧过渡锥面衔接，避免流道出现直角突变造成的局部涡流与压力损失。从流道设计逻辑来看，下部大直径内腔的作用是对输入的润滑介质进行稳压，当介质从上游管路进入喷嘴内腔后，大容积腔室可以抵消上游管路带来的压力脉动，让介质以更稳定的压力进入上部收缩段；上部流道从过渡锥面开始逐步收窄，到顶端出口处形成规整的圆形喷口，这种渐缩式流道可以让介质在流动过程中逐步加速，同时保证射流的同轴度，避免出现射流发散、偏斜的问题，适配定点润滑的工况需求。

　　在安装边界方面，下部大直径圆柱段的外圆面可直接适配标准快插接头、卡套式接头的安装尺寸，无需额外加工转接结构，安装时可直接插入对应规格的润滑管路终端，依靠管路接头的密封结构实现端面或径向密封，整体轴向长度控制在常规润滑喷嘴的安装尺寸范围内，不会与周边的运动部件、结构件产生干涉，可直接替换同规格的传统铜制润滑喷嘴使用。从实际使用场景来看，这类喷嘴可应用在机床导轨润滑、轴承座定点供油、小型3D打印设备的润滑介质喷射、自动化生产线的微量油品喷涂等场景，针对粘度在10-100cSt范围内的润滑油脂、低粘度润滑油都有较好的适配性，流道内壁的平滑过渡设计可以减少高粘度介质的流动阻力，避免介质残留堵塞喷口。

　　设计过程中重点考量了流道的顺滑性与结构的工艺性，整个外轮廓与内流道都采用回转面构型，不管是采用机加工方式生产，还是采用3D打印工艺快速试制，都可以在一次装夹下完成全部型面的加工，有效控制加工精度与生产周期；外表面没有多余的凸台、棱角结构，安装时不会出现卡滞，日常维护中也可以快速拆卸清理喷口处的杂质，避免长期使用后介质中的杂质堆积造成喷口堵塞。不同于市面上常见的一体式铜喷嘴，这款结构的稳压腔长度更长，在相同入口压力下，射流的稳定性更优，当系统供油压力出现小幅波动时，腔室内的介质可以起到缓冲作用，保证喷口处的输出流量不会出现大幅跳变，避免出现润滑点供油不足或者过量喷油的问题。

　　在结构强度方面，整体壁厚采用均匀化设计，过渡区域的壁厚差控制在0.5mm以内，不管是采用金属材料机加工还是工程材料3D打印，都不会出现壁厚突变造成的应力集中问题，在常规的0.1-0.6MPa润滑系统工作压力下，结构不会出现变形、开裂的问题，长期使用的可靠性更高。针对不同的喷射距离需求，只需要调整上部小直径段的长度与喷口的内径尺寸，就可以快速衍生出不同射流距离、不同覆盖范围的衍生型号，基础结构不需要做大幅改动，具备较好的系列化拓展能力，可适配不同设备的润滑点位设计需求。
