二十引脚贴片式集成电路封装结构

　　在工业控制板卡、消费电子主板、车载电控单元的PCB布局设计环节，二十引脚的贴片集成电路是极为常见的板载核心元件，这类元件承担着信号处理、逻辑运算、电源管理等核心功能，其封装结构的三维建模精度，直接影响到PCB Layout阶段的干涉检查、SMT产线的钢网开孔设计、以及后期产品组装的良率控制。从实际工程应用场景来看，这类宽体小外形封装的集成电路，常被用于工业传感器信号调理模块、小型PLC的IO扩展板、便携检测设备的主控单元中，相比直插式封装，它的贴装占用板面面积更小，高频信号传输路径更短，能够适配波峰焊、回流焊等主流SMT生产工艺，适合批量自动化产线的组装需求。

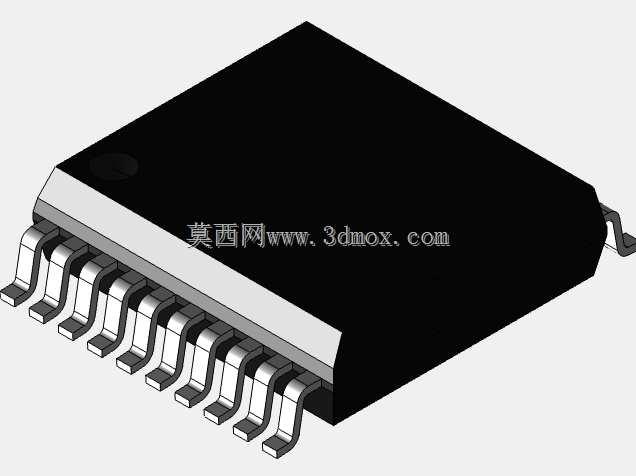

　　在建模过程中，首先要明确封装的外形边界约束，这类二十引脚贴片器件的本体主体为黑色环氧树脂塑封结构，本体边角做了微小的倒角处理，避免生产转运过程中出现边角崩裂的问题，本体一角设置的圆形凹点是引脚1的定位标识，这一细节在建模时必须精准还原，能够为后续PCB装配时的极性核对提供直观参照，避免生产过程中出现元件贴反的批量质量问题。引脚部分采用鸥翼式成型结构，每侧均匀排布十根引脚，引脚的弯折弧度、伸出本体的长度、引脚之间的节距都严格遵循行业通用的封装尺寸规范，引脚末端的平直段是与PCB焊盘焊接的接触区域，建模时要保证该平面的平面度公差符合焊接工艺要求，避免出现虚焊、立碑等SMT焊接缺陷。

　　从设计思路层面来看，这类封装的三维建模不需要还原芯片内部的晶圆、键合线等结构，重点要还原的是外部装配相关的所有尺寸特征：包括本体的长宽高尺寸、引脚相对于本体的位置度公差、引脚的成型角度、引脚底部距离PCB板面的 standoff 高度，这些尺寸直接决定了元件能否顺利贴装到对应的PCB焊盘上。在实际的结构设计评审中，常出现因为封装模型尺寸偏差，导致元件贴装后和周边的电容、电阻等元件出现空间干涉，或是引脚和焊盘对位偏移导致焊接不良的问题，因此建模时需要严格对应封装规格书的安装边界要求，预留出足够的元件之间的安全间距，同时要考虑到塑封本体在过回流焊时的微小热膨胀量，在布局阶段留出合理的膨胀间隙。

　　这类元件的实际用途覆盖了绝大多数低压电子控制场景，从家用智能家电的控制板，到工业现场的信号采集模块，再到新能源汽车的辅助控制单元，都能见到该封装规格的集成电路。建模时除了还原可见的外部结构，还要注意引脚的金属材质表现、塑封本体的哑光表面质感，这些视觉特征能够帮助结构工程师在整机虚拟装配时，更直观地判断元件的布局合理性，也能为产品的宣传渲染图提供真实的元件效果支撑。在进行整机结构的堆叠设计时，这类贴片元件的高度尺寸是上层结构件设计的重要参考，要保证元件本体上方的结构件和元件表面留有足够的安全距离，避免组装时压损元件本体，同时要考虑到元件工作时的散热需求，不要在元件正上方布置完全封闭的隔热结构，保证工作时的热量能够顺利通过引脚和PCB板面传导散发。

　　很多刚接触结构设计的工程师在做PCB封装匹配时，容易忽略引脚的弯折细节，直接把引脚建为平直的片状结构，这样的模型在做干涉检查时会出现误判，要么误以为引脚和周边元件有干涉，要么忽略了引脚成型后实际的占用空间，导致实际生产时出现元件组装卡滞的问题。因此在建模过程中，要严格按照实际生产中的引脚成型工艺来还原引脚形态，保证每一处弯折的半径、引脚的厚度都和实际物料一致，这样导出的STEP模型才能在不同的三维软件中交互使用，为结构设计、工艺设计、产线编程等不同环节提供准确的尺寸参照。
