1600W高斯冗余式服务器电源结构设计

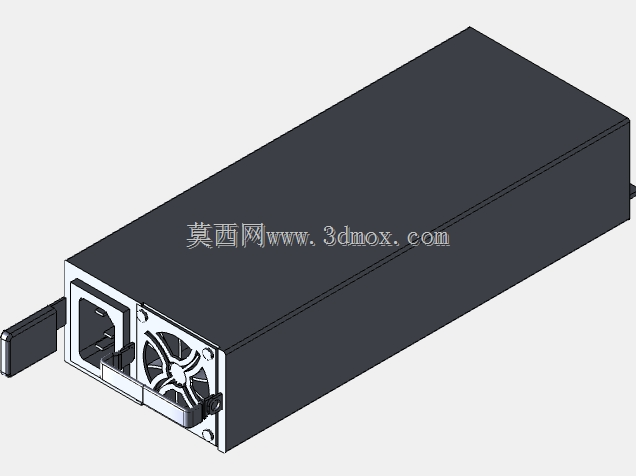

　　这款1600W功率等级的高斯电源，主要面向机架式服务器、工业工控机柜、高密度计算集群这类对供电连续性要求极高的应用场景，作为设备内置的热插拔供电单元使用，可在单路供电故障时无缝切换冗余回路，避免核心计算业务因供电中断出现数据丢失、硬件损坏的问题。从结构设计层面看，整体采用标准1U机架式电源的长方体外型，壳体采用SECC镀锌钢板一体冲压弯折成型，接缝处采用卡扣加拉铆点的固定方式，既保证壳体的结构强度，满足机柜内安装的抗振动要求，也能实现良好的电磁屏蔽效果，避免电源内部的高频开关信号干扰机柜内其他计算板卡的正常运行。

　　输入端设置在壳体短边端面，采用标准C14品字电源输入接口，接口旁集成了标准的热插拔锁定扳手，扳手与电源内部的微动开关联动，在拔出电源时会提前触发信号通知系统供电切换，完全插入后扳手自动卡入机柜电源笼的卡槽，避免运输或运维过程中电源松脱。紧邻输入接口的位置设置了轴流散热风扇，风扇采用带防尘网的模块化安装结构，扇叶为七叶动平衡设计，可根据电源内部的负载温度自动调整转速，在低负载工况下降低运行噪音，高负载时保证足够的通风量带走功率器件产生的热量；风扇出风方向沿电源壳体长度方向贯通，与服务器机柜前进后出的整体风道走向完全匹配，不会打乱机柜内部的散热气流组织。

　　电源内部的功率器件布局遵循高低压分区的设计原则，输入端的EMI滤波电路、整流桥、PFC升压电路靠近输入接口布置，后端的DC-DC变换模块、输出滤波电容靠近输出端，大电流走线采用加厚铜排连接，降低线路损耗与发热，功率器件与壳体之间填充导热硅胶垫，将部分热量直接传导至金属壳体辅助散热。安装边界上，这款电源的外形尺寸完全符合通用1U冗余电源的行业安装规范，可直接适配标准的1U/2U服务器电源背板，无需额外定制安装支架，壳体两侧预留的导轨槽与电源笼的导轨匹配，插拔过程顺滑无卡滞，输出端的金手指接口定义遵循通用服务器电源的标准定义，可直接兼容同功率等级的同规格冗余电源位，替换时无需修改设备内部的接线与结构。

　　在实际设备选型应用中，这类电源通常成对布置在设备后端的电源仓内，两路电源分别接入不同的市电供电回路，单路电源可承担整机满负载的供电需求，当其中一路电源出现过流、过压、过热故障或者外部供电中断时，另一路电源可在毫秒级时间内承担全部负载，保证设备持续运行，运维人员可在设备不停机的状态下拔出故障电源进行更换，大幅降低核心设备的停机维护时间。结构建模过程中，对壳体的折弯圆角、安装卡扣的变形量、风扇与壳体的装配间隙、金手指接口的位置公差都做了精确的还原，所有配合面的公差设定符合钣金加工与接插件装配的行业通用标准，可直接用于电源笼的适配设计、设备内部的结构干涉检查，也可作为机柜供电系统布局设计的参考模型，帮助结构工程师在整机设计阶段提前确认电源的安装空间、风道走向、接线位置，避免后期样机试制阶段出现装配干涉、散热不畅的问题。
