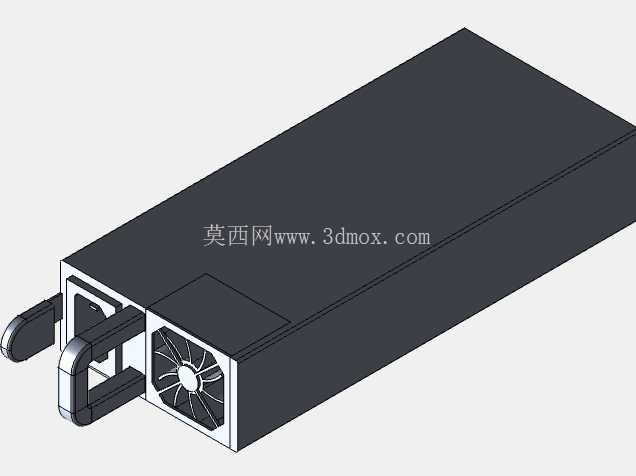

戴尔750W服务器冗余开关电源结构设计

在机架式服务器、高密度存储机柜、工业级工控机柜这类需要持续稳定供电的场景中，冗余式开关电源是保障设备不间断运行的核心部件，本次呈现的750W功率等级电源，正是针对2U标准机架设备开发的热插拔供电单元。从实际部署场景来看，这类电源通常成对安装在设备后端的电源仓内，单台即可满足整机满负载运行的供电需求，双台配置时可实现负载均分，任意一台出现故障时另一台可瞬间承接全部负载，运维人员无需关停设备即可直接拔出故障单元完成更换，完全匹配数据中心7*24小时不间断运行的要求。

从功能特性层面拆解，该电源采用AC-DC转换架构，前端集成标准C14/C20规格的交流输入接口，适配通用服务器电源线缆，输入端自带防浪涌、EMI滤波电路，可滤除电网中的尖峰脉冲与杂波干扰，避免电网波动对后端主板、硬盘、计算板卡等精密部件造成冲击；输出端采用金手指连接结构，与设备仓内的供电背板直接插接，无需额外接线，插拔过程中自带缓启动设计，避免热插拔瞬间产生的电弧损伤接插件。电源侧面集成的轴流散热风扇采用温控调速逻辑，可根据内部功率器件的实时温度动态调整转速，在低负载工况下降低转速控制运行噪音，高负载时提升转速保证散热效率，风扇外侧的金属防护网既可以避免异物进入扇叶造成卡滞，也能在运维操作时防止手指触碰高速旋转的扇叶造成损伤。

在结构设计思路上，整个电源外壳采用0.8mm厚度的镀锌钢板一体冲压弯折成型，拼接处采用卡扣配合拉铆固定，既保证外壳的结构强度，满足热插拔操作时的受力要求，也能形成连续的电磁屏蔽腔体，避免电源内部开关电路产生的电磁辐射外泄干扰周边设备，同时也可阻隔外部电磁干扰影响电源本身的运行稳定性。电源前端的抽拉把手采用内嵌式旋转结构，解锁状态下把手向外弹出形成施力点，方便运维人员发力将电源从仓体内拔出，推入到位后把手自动回弹卡入锁紧位，避免设备运输或震动过程中电源松脱脱出。外壳表面采用黑色哑光喷塑处理，既提升金属外壳的防锈耐腐蚀能力，也与服务器整机的黑色外观风格保持统一。

从安装边界与尺寸适配来看，该电源完全遵循CRPS冗余电源的标准尺寸规范，长度适配2U机架设备的电源仓深度，宽度与高度匹配标准冗余电源仓的卡槽间距，安装时只需对准仓内导轨平稳推入即可完成接插，无需额外调整固定结构。外壳上预留的定位凸点与仓体内的定位槽对应，可避免电源插反或插不到位的情况，接插件的引脚定义遵循行业通用标准，可适配同规格的通用服务器背板，无需定制改型即可直接替换同功率等级的同规格冗余电源。电源外壳上的通风开孔采用错位排布设计，在保证通风量满足散热要求的前提下，尽可能减少电磁辐射从开孔处外泄，同时开孔尺寸控制在安全范围内，避免运维过程中手指误触内部带电部件。

在内部结构排布上，高压输入区、功率转换区、低压输出区采用分区隔离设计，高低压区域之间设置绝缘隔离板，满足安规认证中的电气间隙与爬电距离要求，避免高压侧与低压侧之间出现击穿短路风险。功率器件全部通过导热硅胶垫贴合在外壳的金属壳体上，将工作时产生的热量通过金属外壳传导散出，配合前端风扇形成的前后贯通风道，可将内部MOS管、变压器、整流桥等发热器件的工作温度控制在合理区间，保证电源长时间满负载运行时的可靠性。内部PCB板采用螺丝固定在外壳的定位柱上，关键受力位置增加减震胶垫，可吸收设备运输、风扇运行过程中产生的震动，避免PCB板上的贴片元件出现虚焊脱落问题。
