GY-912多参数集成传感模块结构设计

　　在工业传感检测、小型智能装备姿态采集、消费电子外设开发这类场景里，多参数集成的传感模块一直是结构设计里容易被忽略但直接影响整机装配可靠性的部分，GY-912这类集成模块的结构设计，核心是在极小的板卡空间内完成多颗传感芯片、电源调理电路、接口电路的布局，同时兼顾安装便利性与电磁兼容性，避免不同传感单元之间的信号串扰。从实际应用场景来看，这类模块常被嵌入到小型无人机飞控板、工业设备振动监测节点、便携式环境检测手持终端、机器人关节姿态反馈单元中，需要同时输出加速度、角速度、磁场方位、环境压力、环境温度五类参数，相比单传感器分立搭建的方案，集成模块能大幅缩减整机布线空间，降低外围电路的设计冗余，减少装配环节的焊接出错概率。

　　从功能特性的结构落地来看，模块板载的ICM20948作为九轴姿态传感核心，集成了三轴加速度计、三轴陀螺仪、三轴磁力计，BMP388负责高精度气压与温度检测，板载的电平转换电路直接兼容3.3V与5V的主控I2C接口，不需要用户额外外接电平转换芯片，电源端的直流稳压器能在输入电压存在小幅波动时保证传感芯片的供电稳定性，避免供电纹波导致的传感数据跳变。设计时特意将黑色PCB作为基板，一方面黑色阻焊层的光学对比度更高，生产环节的AOI检测更容易识别焊接缺陷，另一方面对于部分需要在板上做屏蔽层设计的场景，黑色阻焊的散热辐射系数略高于常规绿色阻焊，能小幅提升密集布板下的被动散热能力。

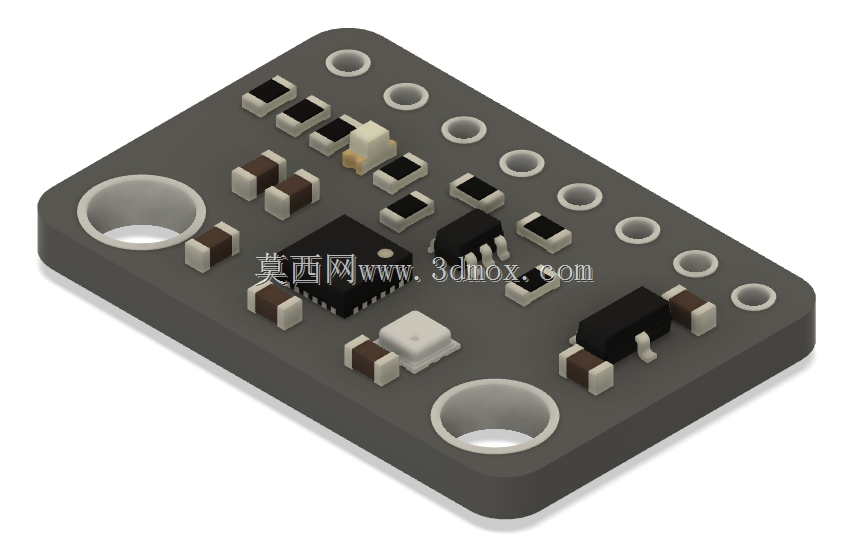

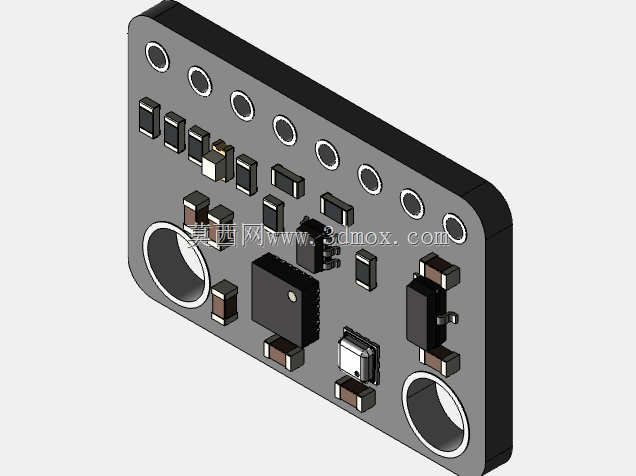

　　布局思路上，设计时将两类核心传感芯片放置在板卡的几何中心区域，尽可能远离板边的安装孔与接插件位置，避免安装时的结构应力直接传递到传感芯片引脚，导致芯片内部MEMS结构的应力偏移，影响检测精度。板卡边缘均匀布置的安装孔采用统一的孔径参数，孔位周边做了足够的铺铜避让，既可以用铜柱配合螺丝将模块固定在设备内部的安装柱上，也可以通过尼龙隔离柱垫高，避免板卡背面的焊盘与设备金属外壳直接接触造成短路。板上的无源器件全部采用贴片封装，沿着信号流向依次排布在核心芯片周边，电源输入路径上的去耦电容尽可能贴近芯片的电源引脚布置，最大化缩短电源回流路径，降低电源噪声对传感模拟电路的干扰。I2C接口的上拉电阻靠近接口端布置，减少信号线上的反射干扰，保证长距离布线时的通讯稳定性。

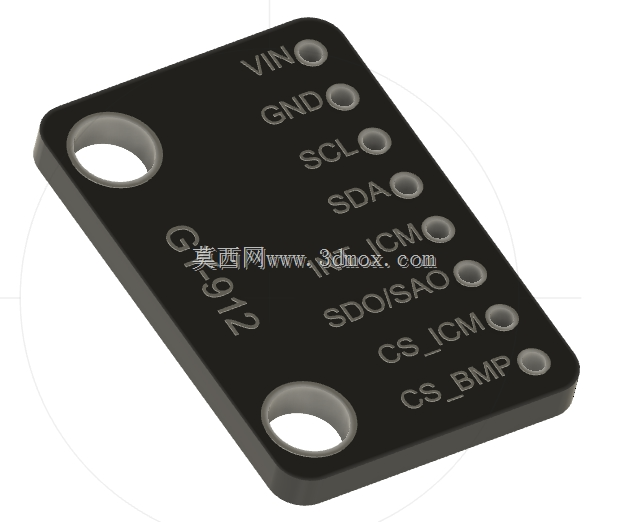

　　安装边界方面，板卡整体采用矩形切角设计，两个大直径的定位孔分布在板卡的对角位置，安装时可以通过这两个孔完成快速定位，不需要额外做对位标记，板卡的整体厚度控制在常规PCB工艺的标准厚度范围内，所有贴片元件的最高高度不超过板卡表面3mm，安装时预留4mm的垂直空间即可完成装配，不会和周边的其他板卡或者结构件产生干涉。板边的接插件焊盘做了加宽处理，能承受反复插拔带来的机械应力，避免焊盘脱落。对于需要在高振动场景下使用的情况，板卡的安装孔位置可以额外增加橡胶减震垫圈，进一步隔绝外部振动传递到MEMS传感单元，保证检测数据的稳定性。电平转换电路的器件单独布置在板卡的一侧，和传感核心区域保持一定的隔离距离，避免电平转换芯片的开关噪声耦合到高灵敏度的磁力计检测回路中，影响磁场检测的精度。电源稳压器放置在板卡的边缘位置，其工作时产生的少量热量可以通过板边的铺铜快速散出，不会因为热量堆积导致周边的温度传感器检测值出现偏差，保证温度检测数据能真实反映环境温度，而不是板卡自身的发热温度。
