MLX90640热成像传感元件三维结构建模

　　在工业非接触测温、人体热成像筛查、设备热故障排查这类场景里，红外阵列传感元件是核心探测部件，MLX90640作为常用的32*24分辨率红外热堆阵列，其封装结构的准确建模，直接影响整机结构设计阶段的装配干涉校验、光学视场匹配以及PCB布局合理性验证。做这个模型的时候，首先要考虑实际量产元件的安装边界，这类TO封装的传感元件，尾部直插引脚的间距、伸出长度都要匹配常规2.54mm间距的焊盘设计，不能出现引脚偏位导致的装配错位，建模时特意核对了实际元件的引脚排布，四个引脚的相对位置、直径都按照实物测绘尺寸还原，保证导入PCB装配文件时能直接匹配焊盘位置，不需要二次调整。

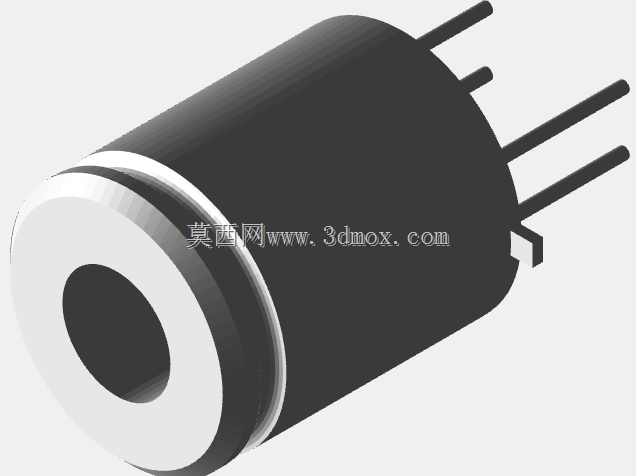

　　从功能特性来看，这个元件的前端是红外通光窗口，建模时特意还原了窗口的内凹结构以及金属封装外壳的台阶特征，这个台阶是整机设计时安装遮光罩、固定红外滤光片的关键定位面，很多新手建模容易忽略这个台阶的尺寸公差，实际装配时就会出现滤光片压合不严、漏光导致测温不准的问题，所以建模时把这个台阶的直径、深度都做了精准还原，顶部的曲线边缘因为实物本身是封装注塑的过渡圆角，没有严格的几何参数，所以做了近似处理，不影响整体装配校验的精度。

　　实际选型做结构设计时，这个元件的圆柱形主体外径是核心安装尺寸，建模时严格按照实物测绘的外径尺寸构建圆柱面，保证安装孔位设计时能匹配合适的配合公差，不管是过盈压装还是胶粘固定，都能给结构设计师提供准确的尺寸参考。尾部引脚的弯折角度也做了还原，考虑到实际生产中可能存在直插、弯脚两种安装方式，模型保留了直插状态的原始引脚形态，设计师可以根据自身PCB安装位置自行调整引脚弯折角度，不需要重新构建引脚基础模型。

　　从设计思路上来说，这个模型没有做过度的细节冗余，比如封装内部的热堆芯片、键合线这些不影响外部装配的结构都做了省略，只保留了所有和外部装配、结构干涉相关的外部特征，既能保证文件体量轻便，导入大型整机装配时不会卡顿，又能完全满足结构设计阶段的校验需求。前端通光孔的内孔深度也做了准确还原，这个尺寸直接关系到红外探测的视场角遮挡问题，如果建模时内孔深度做深了，会导致设计师在做光学仿真时误判视场遮挡范围，实际生产出来的产品就会出现边缘测温点缺失的问题，所以这部分尺寸是测绘时反复核对的重点。

　　在设备集成的场景里，这类传感元件经常要搭配金属遮光套筒、硅胶密封垫圈使用，模型外壳表面的粗糙度相关特征虽然没有做纹理渲染，但外形尺寸的准确性足够支撑垫圈、套筒的配套设计，设计师可以直接基于这个模型的外圆柱面、前端台阶面做配套零件的设计，不需要再单独测绘实物。另外，元件尾部的引脚长度也按照实际直插元件的标准留长，做波峰焊工艺的结构设计时，可以直接校验引脚伸出PCB背面的长度是否满足波峰焊的工艺要求，避免出现引脚过短上锡不良、过长碰壳短路的问题。

　　很多工程师做这类电子元件建模时，容易只做个大概的圆柱外形，忽略引脚的相对位置、前端台阶的细节，导致装配时才发现干涉问题，反复修改图纸耽误项目进度，这个模型在测绘阶段就把所有和装配相关的关键尺寸都做了核对，虽然顶部的封装边缘因为实物工艺圆角的原因做了近似处理，但所有涉及装配、定位、工艺校验的特征都完全符合实物参数，不管是做手持热像仪的结构设计，还是做工业在线测温设备的集成，都可以直接调用这个模型完成装配校验、干涉检查、布局优化工作，不需要再花费时间单独测绘元件。
