户外立式单杆市政照明路灯结构设计

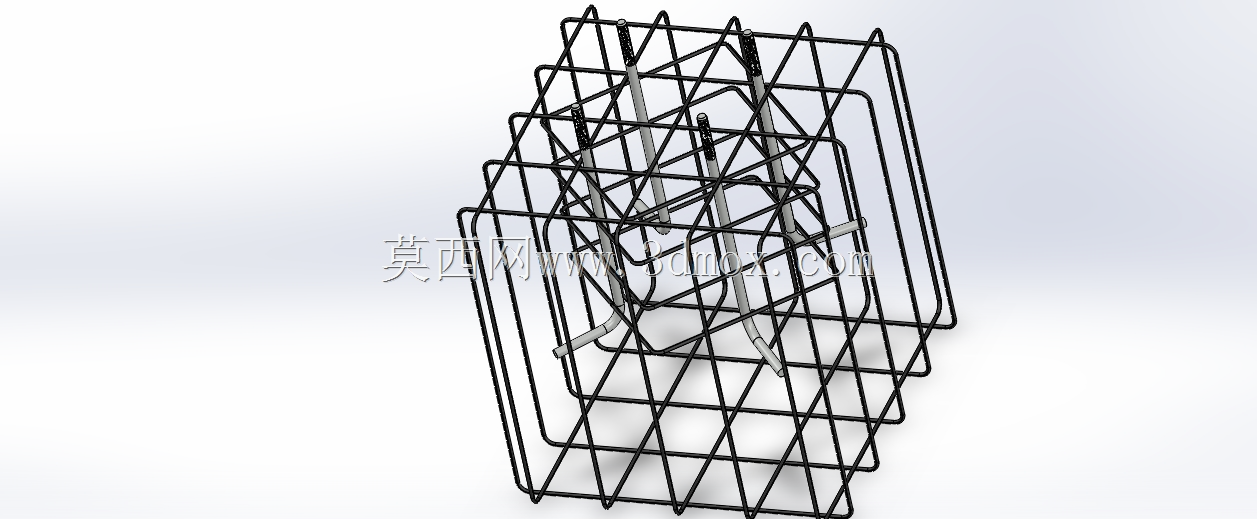

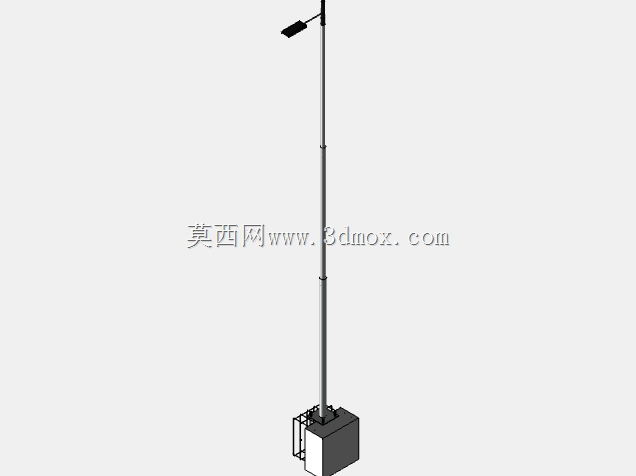

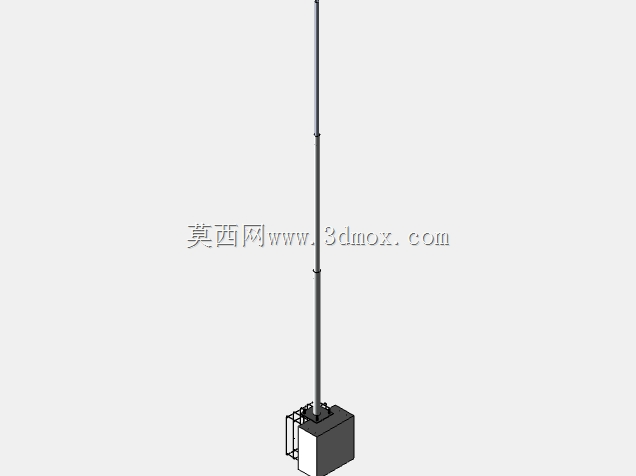

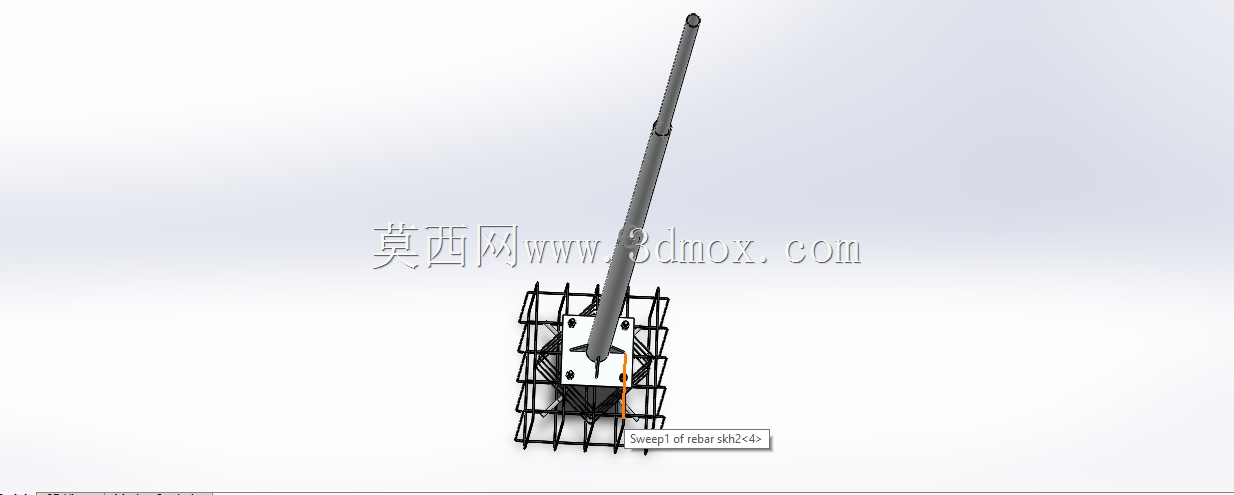

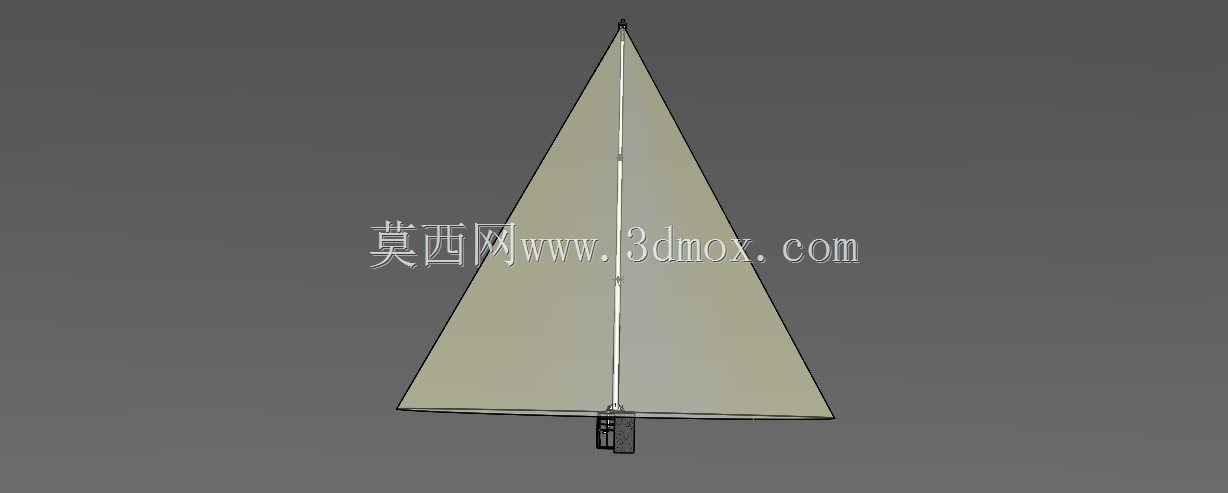

　　这款立式照明设施的结构设计，首先要匹配城市支路、园区步道、厂区内部道路的夜间照明需求，实际应用中需要覆盖3-5米的路面照射宽度，同时兼顾安装点位的抗风、防腐蚀要求。从结构拆分来看，底部采用方形配重基座设计，基座预留了穿线孔与地脚螺栓安装位，安装时可直接通过膨胀螺栓固定在硬化混凝土基础上，基座侧面预留的检修口可容纳线路接头、保险装置，后期运维无需拆解上部灯杆即可完成线路检修。灯杆采用分段式等径圆管结构，两段杆体通过内置插接段配合紧定螺钉固定，既降低了长途运输的长度限制，也能根据实际安装场景的照明高度需求，灵活调整杆体总长度，常规配置下杆体总高度适配6-8米的照明高度，满足多数非主干道的照明照度要求。

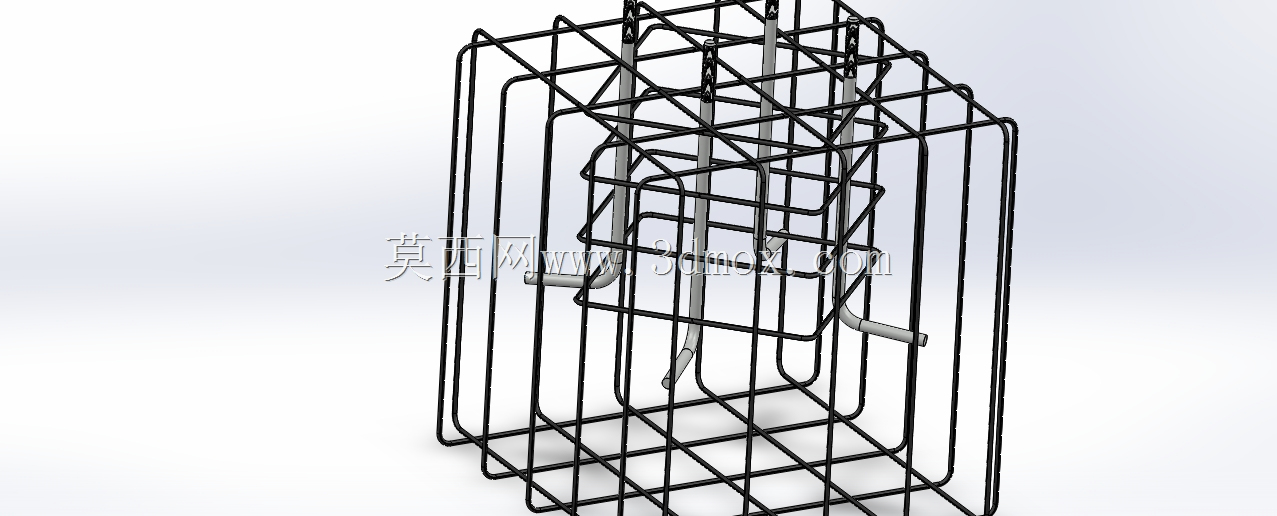

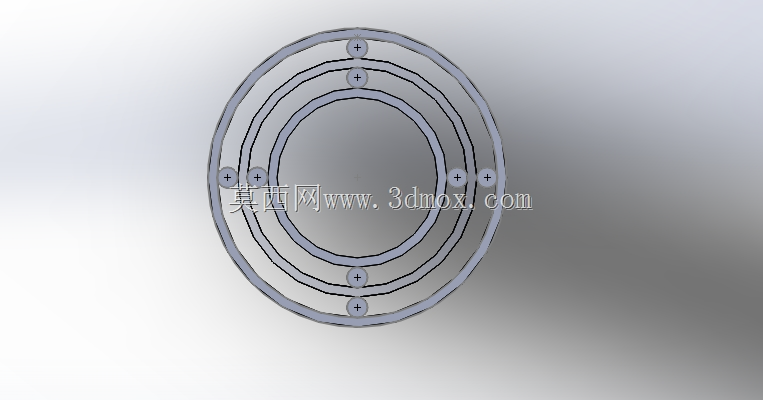

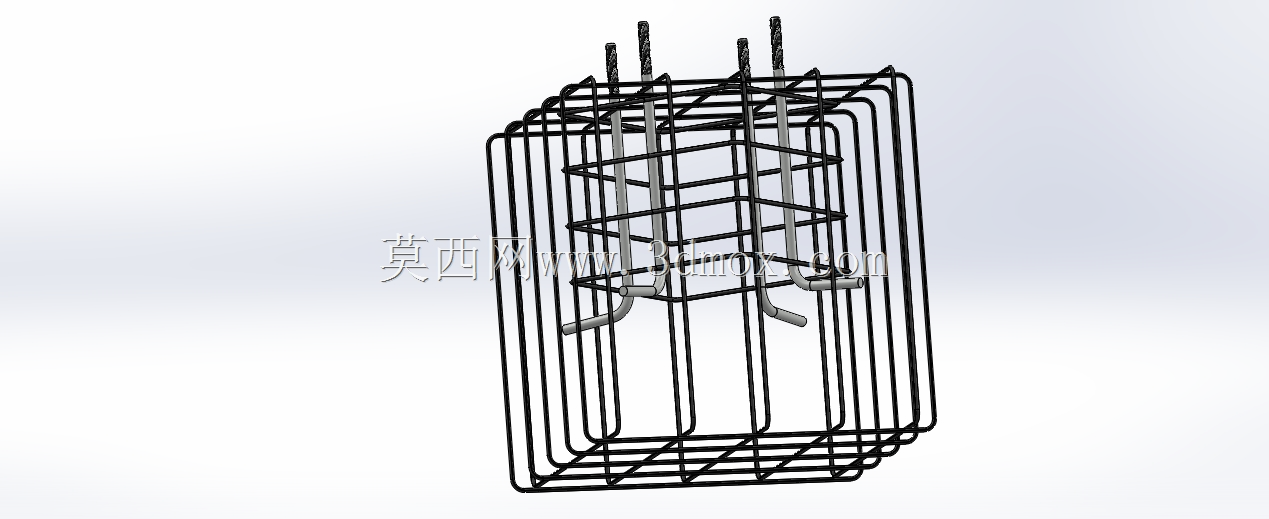

　　杆体顶部预留了灯具安装法兰盘，法兰盘上的安装孔位采用通用化间距设计，可适配多数市售常规LED灯头、高压钠灯头的安装尺寸，无需额外加工转接件即可完成灯具装配。设计过程中优先考虑了户外长期使用的结构可靠性，杆体壁厚选取常规户外杆件的通用厚度，可抵御沿海区域12级阵风的横向载荷，杆体表面的处理工艺预留了喷塑、热镀锌的工艺余量，建模时已经将表面处理层的厚度公差纳入尺寸链计算，避免后续加工出现装配间隙超差的问题。基座部分的配重空腔设计，可根据安装区域的地质条件选择灌注混凝土或者直接装配预制配重块，在软土地基安装时可通过增加配重降低基础开挖的深度，减少施工工程量。

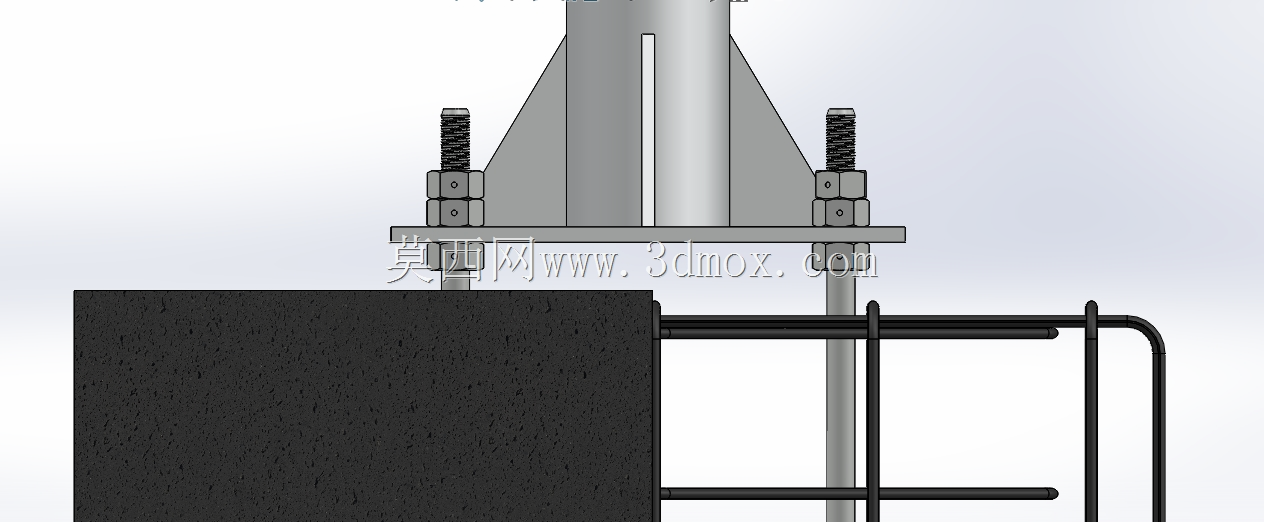

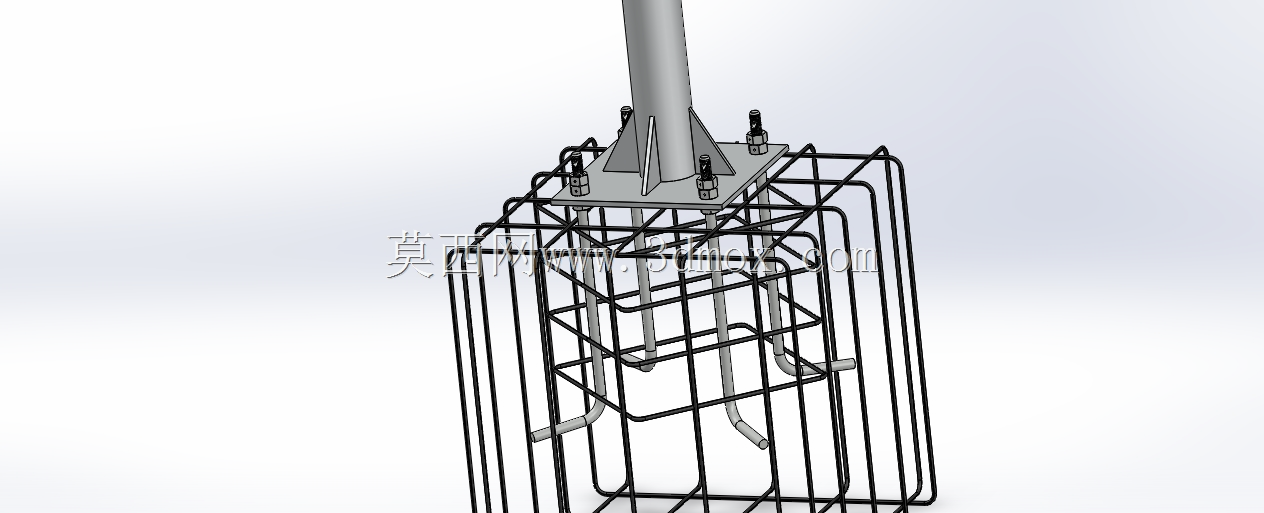

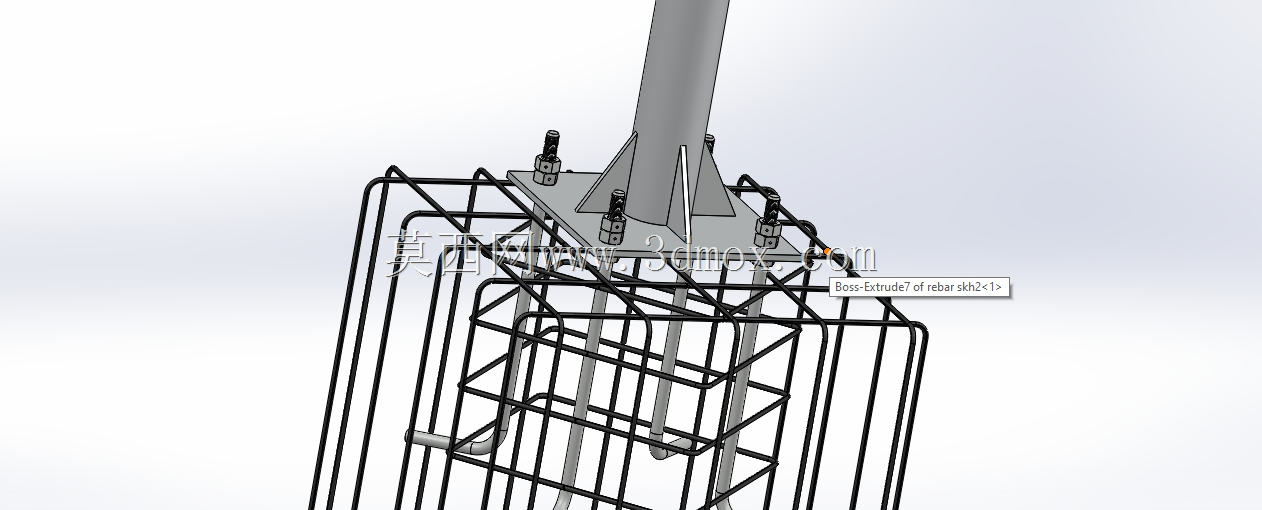

　　杆体内部全程预留穿线通道，所有线缆从基座内部穿入直达顶部灯具位置，全程无外露走线，避免线缆长期受紫外线照射老化，也能防止人为破坏线缆。从安装边界来看，基座的平面尺寸控制在400mm见方以内，安装时仅需要预留500mm见方的硬化操作面即可完成施工，不会过度占用步道的通行空间，杆体的底部过渡段做了圆弧收边处理，避免棱角磕碰过往行人。在结构校核阶段，已经针对杆体的风振系数做了简化模拟，杆体中部的连接位置做了加强筋结构，避免长期受交变风载出现连接松动的问题，基座与杆体的连接法兰采用8.8级标准螺栓紧固，螺栓的预紧力矩按照户外钢结构安装规范取值，建模时已经预留了螺栓的装配操作空间，现场施工时普通扳手即可完成紧固作业。

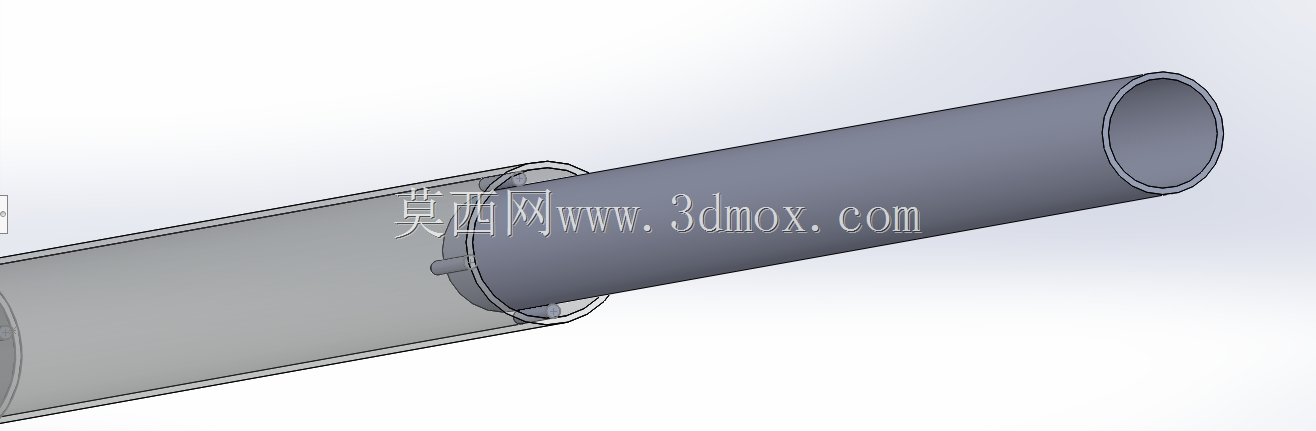

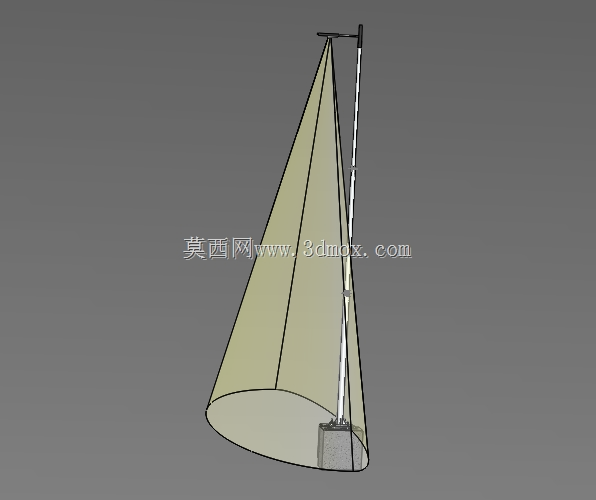

　　这款模型的结构拆分完全贴合实际加工工艺，所有钣金件、机加工件的尺寸都符合常规钢材的下料规格，不需要特殊定制原材料就能完成生产加工，杆体的插接段公差按照H8/f7的间隙配合设计，现场装配时不需要额外打磨就能顺利插接，同时保证连接后的同轴度误差控制在允许范围内，不会出现杆体歪斜的问题。顶部的灯具安装位还预留了角度调节的冗余空间，安装灯头时可根据路面的实际宽度调整照射角度，不需要额外加装角度调节支架。
